1. DVI 的构成

DVI(数字视频接口)。图 1 是按照英特尔、康柏、惠普、富士通等公司共同推出的接口标准，以 Siliconlmage 公司的 Panal Link 接口技术为基础，以 TMDS(最小化传输差分信号) 电子协议作为基本电气连接方式的显示系统。DVI 显示系统包括一个传送器和一个接收器：传送器是信号的来源，一般建立在显卡芯片中；接收器实际上是显示器上的一块电路，它可以接收数字信号，并将接收到的信号进行解码再传送给数字显示电路。通过传送器和接收器，使显卡发出的信号成为显示器上的图像。

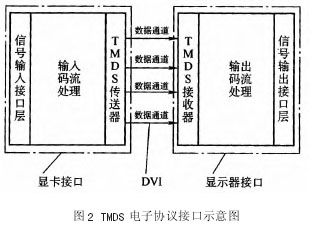

TMDS 是一种差分信号机制，可以将像素数编码，并通过串行连接传递，其连接传送结构如图 2 所示。发送器将显卡产生的数字信号传送给 TMDS，TMDS 运用编码运算法把 8 bit 数据经过 DC 平衡后，采用差分信号发给接收器，再经过解码传送给显示设备。

2. DVI 的优点

与传统的 VGA 接口(即 D-SUB)相比，DVI 具有以下优点：

（1)减少了信号的转换过程

传统的 VGA 接口，是先将数字信号转为模拟信号，再将模拟信号转入数字显示器，最后通过数字显示器内部再次转为数字信号。而 LCD 采用的是纯数字设备，可以直接通过数字信号的界面输入数字信号，减少了信号的转换过程。

(2)保证了信号的质量

由于传统的 VGA 接口在信号传输中，最终还是要将模拟信号转换成数字信号，而在转换过程中不可避免地引起信号质量下降；而 DVI 全部内容却采用数字格式传输，保证了从主机到显示器的传输过程中资料的完整性，可以得到更清晰的图像。

3. DVI 的种类

DVI 有三种，分别是 DVI-D、DVI-A 和 DVl-I，如图3 所示。虽然 DVI 是为了数字显示设备所制定的标准，但在实际使用中，为了考虑能转换模拟信号，就出现了这三种接口。这三种接口的相容性如下：

DVI-I 可以与 DVI-D 装置及连线相容，但 DVI-D触头却不能使用 DVI-I 连接线，所以在数字显示设备中就会出现设备是 DVI-D 的触头，连接线是 DVI-I 的触头，显卡是 DVI-I 的触头。而且 DVI-I 也可以转接成为传统的 D-sub l5pin 的电脑显示器触头。

在实际使用中可以看到，DVI 的使用有以下 3 种情况：

（1)DVI-I，兼容 DVI-I 和 DVI-D 的连接线，如图 4所示。

（2)DVI-D，并使用 DVI-D 连接线，如图 5 所示。

（3)双 DVI。使用 DVI-I，在使用 DVI 转 VGA 触头之后，亦能在 CRT 显示器上传输信号，如图 6 所示。
