一、微处理器中断口保护电路

微处理器单独外设保护引脚(PROTECT或简称PRO)，称为中断口，该脚外接一路或多路过流、过压故障检测电路。当被测电路发生过流、过压故障时，故障检测电路将检测信息传给微处理器，引起中断口的电压发生变化，由微处理器根据程序设计采取相应的保护措施，并向使用者提供故障提示，使保护电路更加智能化、自动化。

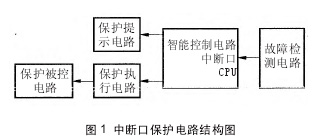

采用微处理器中断口保护电路的彩电，其保护电路的方框图如图 1 所示，主要由故障检测电路、智能控制电路、保护执行电路和保护提示电路四部分组成。

( 1) 故障检测电路

微处理器中断口保护电路外接的故障检测电路与分立元件构成的保护电路相同。当被检测的电压或电流超过设定值时，检测电路的电压发生变化，将检测结果送往微处理器的中断口，由微处理器根据该脚的信息，采取相应的保护措施。微处理器的中断口电压正常时大多为高电平，故障检测电路检测到故障时，将该脚的电压拉低：也有个别机型中断口的电压正常时为低电平，检测到故障时，变为高电平的。

有的微处理器还可对输入的行、场脉冲、识别信号以及电源、复位、晶振、矩阵电路进行检测，当上述电压和信号发生异常时，也会采取相应的保护措施。

（2）智能控制电路

微处理器是保护电路的指挥控制中心，对中断口等各路输入的故障检测信息、电压、信号等进行分析和判断。当判断被检测电路发生过流、过压、短路、断路故障或各路输入的电压、信号异常时，微处理器按设计程序，从保护输出端输出保护指令，执行相应的保护措施。

（3）保护执行电路

微处理器中断口保护电路采取的保护措施大多采用待机的方式，其保护执行电路多为待机控制电路。保护时，从微处理器的待机控制端输出待机电压，进入待机或关机状态。

（4）保护提示电路

有的微处理器中断口保护电路还具有保护提示功能，进入保护状态时，还通过指示灯的闪烁，改变颜色，改变发光亮度等方式，提示该机已进入保护状态，为维修提供参考。如索尼彩电在停机保护的同时，多以指示灯闪烁次数报告故障部位；夏普部分机芯出现故障时，微处理器点亮面板上红色发光管，使红、绿双色发光二极管由原来的绿管发光，变为红、绿同时发光，指示灯变为黄色，警告用户保护停机。

2. 微处理器中断口保护电路引发的故障特征

（1）与待机状态相同

由于微处理器中断口保护执行电路是待机控制电路，进入保护时产生的故障现象，与待机状态相同。由于从开机到保护，要经过启动、工作、检测、保护的过程，往往出现在开机后，电视机进入工作状态，在不按待机控制键的情况下，自动进入待机状态故障现象。

（2）微处理器中断口的电压发生翻转

由于微处理器执行保护的依据是中断口电压变化，进入保护时中断口的电压会发生翻转，有的微处理器中断口电压由正常时的低电平变为高电平，有的微处理器中断口电压由正常时的高电乎变为低电平。

（3）微处理器输出待机控制电压

保护时，微处理器的待机控制端，由正常时的开机电压，变为待机控制电压，迫使整机进入待机保护状态。

（4）有相应的故障提示

有的微处理器中断口保护电路具有保护提示功能，进入保护状态时，往往通过指示灯变色、闪烁、亮度变化等方式，提示进入保护状态。

3. 微处理器中断口保护电路检修技巧

微处理器中断口保护电路检修，可通过以下三个途径进行检修：(1)观察保护前的故障现象，确定是否进入保护状态；(2)通过电压或电阻测量的方法，进一步判断是否保护和由哪路故障检测电路引起的保护，再对相应的被检测电路进行检测，找到故障元件；(3)设法解除保护状态，看到真实的故障现象，根据真实的故障现象，对故障范围作出判断，再对其故障范围内的元件进行检测。由于保护电路结构的差异，检修时，应注意以下几点。

（1）首先排除微处理器控制系统故障

在微处理器中断口保护电路中，微处理器不但是整个电视机的控制中心，还担任保护的检测和执行，当微处理器和控制系统发生故障时，一是整机控制功能发生故障，造成遥控和操作障碍；二是影响保护电路的正常运行，引起误保护，严重时甚至引起整机瘫痪，造成“死机”故障。在检修采用微处理器中断口保护电路彩电时，一定要把微处理器和控制系统的检测放在首位，首先排除微处理器控制系统的故障。与检修传统彩电一样，首先检测微处理器的供电、复位、晶振三个工作条件是否正常，然后检查矩阵电路有无漏电、短路的故障。确保微处理器进入正常的工作状态。

（2）测量关键点电压，确定故障范围

微处理器中断口保护电路关键点，除了由分立元件组成的各路故障检测电路的输出端外，主要是微处理器中断口的电压和开关 / 机控制端的电压。

微处理器中断口大多采用低电平保护，正常时为高电平 5 V，故障检测电路检测到故障时，将该脚电压拉低，微处理器据此判断被检测电路发生故障。如果微处理器采用 5 V 电源供电，该脚电压低于 2.5 V 以下时，微处理器就会判断检测到故障，采取相应的保护措施；也有少数微处理器中断口采用高电平保护的（正常时为低电平 0 V），故障检测电路检测到故障时，该脚电压变为高电平，一般高于 2.5 V 以上时，微处理器就会采取保护措施。

微处理器开 / 关机控制端的电压因机型而异，进入保护状态时，有的为高电平 5 V 关机，有的为低电平 O V 关机。检修时，应根据各机型电路，进行检测和判断。
