用示波器检修彩电，不一定要遵守一些固定的步骤，但对初用示波器修彩电的人，掌握一般的检修程序则是必要的，往往可少走弯路，起到事半功倍的效果。这里用16个字对检修的一般程序作简单概括：准备工作，压缩范围，限定范围，确定故障。

　　一、准备工作检测前，先根据故障现象初步分析，并进行万用表测试稳压电源输出电压、行输出管集电极电压和显像管各脚电压等常规检查。有条件的可为彩电接上100 W、1：1隔离变压器。COS5020型通用示波器、SB-05通用示波器、SBT-5同步示波器等示波器的电源都采用了变压器与电网隔离，因而检修彩电时不用加接隔离变压器也可进行测量，测量电源或热底盘彩电时，要更小心一些就是了。

　　二、彩电关键波形测试点与压缩故障范围关键部分与关键点：

　　对信号分离点和交汇点等关键点检测，可以抓住要害，初步压缩故障部位的寻找范围，提高检修效率。

　　我们以采用A3机心的黄河HC3710彩电为例进行说明。在A3机心中，一些大的信号分离点和交汇点主要有：预视放输出端子、行输出管集电极、场输出级OTL 电路中点、色度信号输出端子、亮度通道末级放大管、基色矩阵电路等。微处理器部分本身就是个信号集散中心。

　　1．预视放输出端子预视放输出端子是一个最典型的信号分离点，其信号波形为全电视信号波形，这个关键测试点的波形既反映公共通道工作正常与否，又能影响许多后级电路的工作状态，在信号传输中具有“承前启后”的作用。

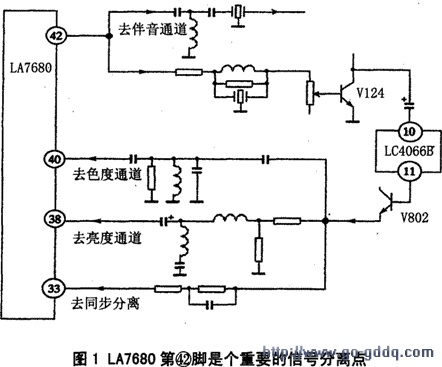

　　该点信号一般被分别送往亮度通道、色度通道、伴音通道和同步分离电路，在A3机心中为主集成块LA7680(图像中放、伴音中频、视频、色度和扫描等小信号处理电路)的第(42)脚，见图1。在TA两片机中为图像中放、AGC、AFC视频检波和伴音小信号处理集成电路TA7680AP的视频输出端子第(15)脚；在JVC7695系列机心中则为图像中放集成电路TA7607AP的第(12)脚。如果有图像故障、色彩故障、伴音或行、场均不同步故障，都可先检测一下预视放输出这个信号分离点，如果该点波形正常，可分别检查该点后面的有关电路，如果该点信号不正常，则应检查预视放的外围电路。中频通道以及高频头等公共通道电路。视频幅度调整管V124射极这个信号分离点也很重要，作用基本与LA7680第(42)脚相同，仅无第二伴音中频信号而已。

　　2．行输出管集电极在A3机心中，行输出级除向行偏转线圈提供偏转电流外，还提供下列信号：

　　(1)向主集成块LA7680第(26)脚(鉴相器输入端子)提供行逆程脉冲；(2)向亮度通道末级视放管V241基极提供行消隐脉冲；(3)向微处理器M34300N4的第(39)脚提供屏幕显示定位用行同步脉冲(用逆程脉冲)，因而行输出级也是一个信号分离点。

　　另外，行输出级还有下列任务：

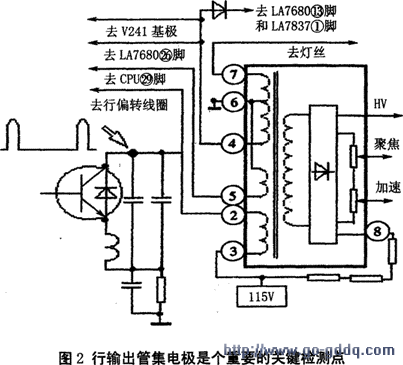

　　(1)向LA7680的第(13)脚视频及色度通道供电端子和场输出集成块LA7837第(1)脚小信号处理电路供电端子提供9．2 V直流电压；(2)向显像管电路提供灯丝电压、加速电压、聚焦电压和第二阳极高压(在其他机心中也提供基色矩阵供电电压及主板小信号处理电路供电电压)。检测的关键点是行输出管的集电极，见图2。其波形是峰一峰值约1000 V的行逆程脉冲，该点波形正常与否，是反映行扫描电路工作是否正常的标志，也影响由行输出级提供逆程脉冲的LA7680内部的行鉴相器、微处理器的屏显电路的工作和由行输出级供电的场扫描以及显像管电路的工作。行推动级以前、行输出级以及偏转线圈支路的故障在行输出管集电极波形上都能反映出来。如果波形频率不正常或脉冲波形前沿有突起等，可检查行输出级以前的电路，如果逆程脉冲宽度不正常、幅度不正常或正程有振铃波形，则应检查行输出级本身，如：逆程电容、行输出变压器及偏转线圈支路等负载。

　　3．场输出级中点A3机心场输出集成块LA7837的输出级为OTL电路。LA7837的第(12)脚向场偏转线圈L902提供偏转电流，第(9)脚向微处理器M34300N4的第(38)脚提供屏显定位的场逆程脉冲(见图3)。有些机型彩电(如东芝TA两片机心)场输出级还向亮度通道末级视放管提供场消隐脉冲(A3机心的场消隐则是从视频信号中用低通滤波器分离出场同步，再经整型后由LA7680内部加入亮度输出端子第(24)脚的)。在JVC7695系列机心中，场输出级还通过场偏转线圈向枕形失真校正变压器初级线圈提供场频锯齿波。由此看来，场输出电路也是一个重要的信号分离点，检测的关键点是OTL电路中点，即LA7837的第(12)脚。该脚的波形是峰一峰值为45 V的锯齿形脉冲波形。譬如故障为水平一条亮线，检测第(12)脚波形以及反馈电路；如果波形幅度很小且严重畸变，可检查场偏转线圈支路。
