分析及检修TCL王牌液晶(SVP EX52 机芯)彩电故障(三)
来源:本站整理  作者:佚名  2012-10-05 08:24:25

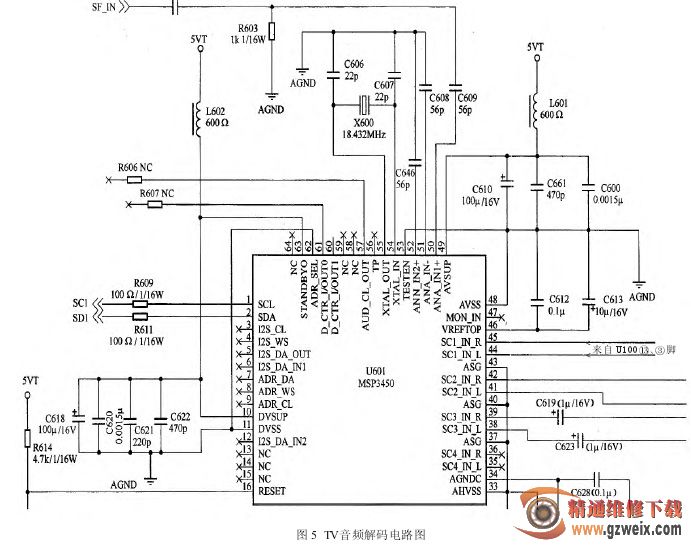

TV 音频解码电路如图 5 所示。



二、AV信号流程

1. AVl 视频信号流程(见图 6)



AVl 信号从 AVl接口 J201 的②脚输入,经过由 C143 和L120 组成的低通滤波器后,输入到视频选择芯片 U104(NJM2244)的①脚。U104 将从 AVl 和 AV2 中选择一路信号从 U104⑦脚输出。



通过接口 J100 和 CN201 的32脚,AVl 信号从接口板输入到主板。经过耦合电容 C351 后,输入到主芯片U302(SVPEX-256)的253脚。经过 U302 的视频解码和缩放后,输入到显示屏进行显示处理(图中未画)。

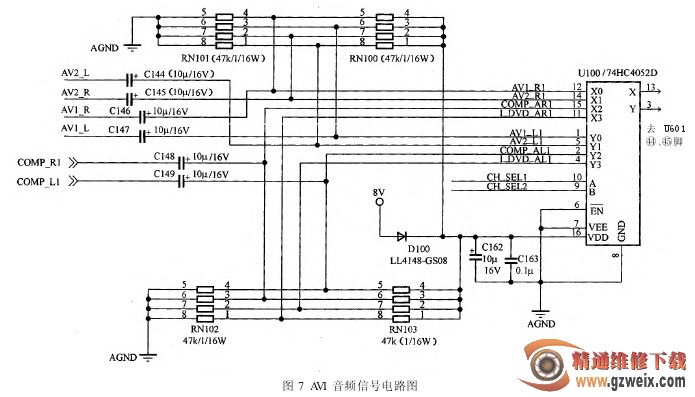

2. AVl音频信号流程(见图 7)

(注:AV2的视频信号和音频信号流程与AVl相似)。



AVl 音频信号分为左(L)、右(R)声道,从 J102 的⑤脚和⑧脚输入,经过由 L124 和 C153、L123 和 C152组成的低通滤波器和耦合电容 C147、C146 后,输入到音频选择芯片 U100(74HC4052D)的①脚和12脚。U100将从 AVl、AV2、COMPO NENT 三路音频信号中选择一路从 U100③脚和13脚输出。经过 R610、R608 限流和耦合电容C615、C614后,输入到音频解码芯片U601(MSP3450)44脚和45脚。经过 U601 音频解码后,输出的信号流程和 TV 音频信号流程相同(参见图 6)。



三、S-vi deo 信号流程

1. 视频信号流程

S-video 的 Y(亮度)、C(色度)信号分别从 J101 的③脚和②脚输入,经过 L113 和 C132、L112 和 C131 组成的低通滤波器后,输入到接口 J100 和 CN201 的36脚和24脚,从接口板输入到了主板上。



经过耦合电容 C352、C353 后,输入到主芯片 U302(SVP-EX52)的244脚和211脚。经过 U302 的视频解码和缩放之后输入到屏。



2. 音频信号流程

与 AV2 相同。

四、YPbPr 信号流程

1. 视频信号流程

YPbPr 信号分别从 J03 的15、⑨脚和④脚输入。经过由 L116 和 C137、L100 和 C141、L118 和 C140 组成的低通滤波器输入到接口 J100 和 CN201 的④、12、⑩脚,并由此输入到主板;经过耦合电容 C320、C321、C322后,输入到主芯片 U302<SVP-EX52)的146、233、225脚;经过 U302 的视频解码和图像缩放之后,输入到显示屏进行显示处理。





2.音频信号流程

YPbPr 的左(L)、右(R)声道信号分别从 J101 的⑦脚和 J102 的③脚输入。经过由 L111 和 C131、L114 和C135 组成的低通滤波器后,再经过耦合电容 C149、C148 输入到音频选择芯片 U100(74HC4052D)的②脚和15脚。经过音频选择之后,输出的信号和 AVl 的音频信号流程相同(参见图 7)。





五、VGA信号流程

1. VGA视频信号流程

RGB 信号从 P200 的①、②、③脚输入,经过电感L201、L202、L203 和由 D201、D202、D203 组成的双向限幅电路后,再经过耦合电容 C336、C325、C329 输入到主芯片 U302(SVP-EX52)的236、248、233脚,经过 U302 的缩放之后,输入到屏。



2. VGA音频信号流程

VGA 音频信号经左、右声道分别从 P201 的⑤脚和②脚输入。经过由 L207 和 C200、L206 和 C224 组成的低通滤波器后,输入到接口 CN201 和 J100 的⑦脚和⑨脚,并由此从主板输入到接口板,再经过限流电阻R613、R612 和耦合电容 C616、C617 后,输入到音频解码芯片 U601(MSP3450)的42、41脚。经过 U601 的音频解码后,输出的信号和 TV 信号流程相同。
