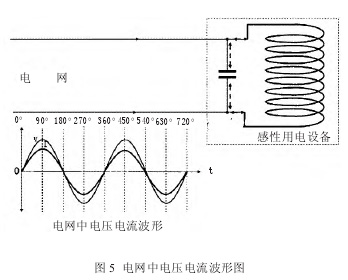

在正弦交流电路中，电容器的特性是：电流超前电压90°（电工原理），而正弦交流电路中电感的特性是：电压超前电流90°，一个电压超前电流90°；另一个电压滞后电流90°，把这两个（电感和电容）放在一起，只要参数搭配适当，就达到了电压和电流的相位相同，只要搭配精确功率因数就校正到接近于1了，多么巧妙。从图5可以看出，采用在感性设备上并联电容器来校正功率因数的原理是：

感性负载和电容器之间就地进行能量交换，感性负载所需用的无功功率一部分或大部分可以由并联的电容器供给。

能量的吸收与释放，原来只在负载与电源之间进行，现在一部分或大部分改在感性负载与电容器之间进行，从而减小因能量交换而在外部线路上流通的那部分电流，节省了能耗、降低了线路损耗，这是供电、用电部门希望看到的结果。

在正弦交流电路中，阻性负载（电熨斗、电炉）是电压、电流同相位；感性负载是电压相位超前电流相位；容性负载是电流相位超前电压相位，如果在感性负载的电动机，变压器上并联一个适合的电容器；超前的和滞后的相互抵消，那么从电网看过去，这个感性负载的电动机或变压器的供电电压和电流相位就相同了。也就是其负载特性也变成阻性的了，某些部门也就是依靠判断电路中电压、电流的相位差，来判断其设备的功率因数是否校正合格。
