分析大众AJR发动机电路图

来源：本站整理作者：佚名 2012-10-05 10:51:44

本文以大众AJR发动机电路图为例进行分析、解读，有助于对全车电路图的掌握和使用。

The circuit diagram for VW is special in drawing, detailed in content and important for checking andrepairing. The diagram of AJR engine is analyzed and explained in this article so that it contributes to the masteryand use of the circuit diagram of entire car.

1 大众车系电路图的特点

采用分立式竖排结构，避免线路的交叉，清晰明了，但对于追踪线路的走向略显繁琐。图中符号、代号、导线等均按标准绘制。其中电器元件代号中以大写字母N开头的代号表示线圈类执行器；以大写字母G开头的代表传感器；以大写字母J开头的代表控制器，包括继电器和控制单元；以大写字母F开头的代表开关；以大写字母D开头的代表点火开关；以大写字母S开头的代表熔断丝；以大写字母V开头的代表电机； A代表蓄电池； B代表起动机等。整个电路图从上到下表示电流的走向，各种标识详细，便于检测维修。线束代号取决于中央电气接线盒（简称接线盒）背面多孔插座的代号。

下面以大众公司典型的AJR发动机部分电路为例进行分析。

2 电源部分电路图

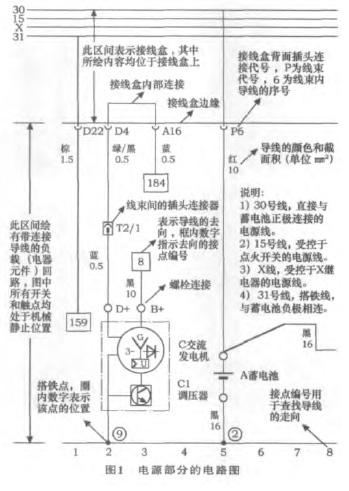

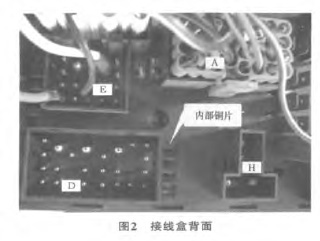

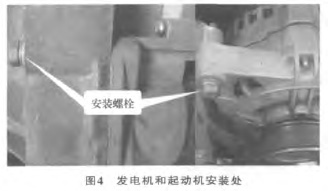

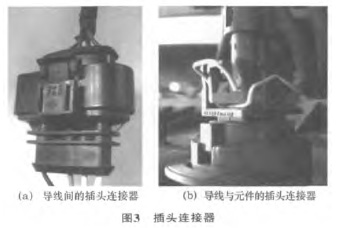

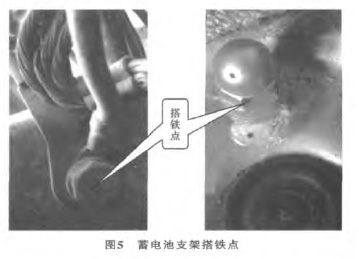

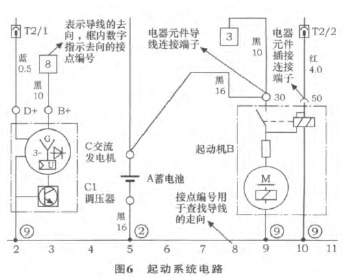

电源部分电路图如图1所示。其中30、 15、 X、31号线位于接线盒内，存在方式多为铜质连接片。接线盒背面对应于不同的线束，分别有多个多孔插座，被定义为D、 E、 H、 A等，如图2所示。导线间的插头连接器和导线与元件的插头连接器如图3所示，代号以大写字母T开始，例如T2/1，其中T2表示两针的连接器， 1表示两导线通过序号为1的针/孔连接。电路图中搭铁点9表示自身搭铁，发电机和起动机的安装处如图4所示； 2号搭铁点在蓄电池支架上，如图5所示；其它位置为1号在发动机控制单元旁边的车身上， 3号在自动天线附近的车身上，4号在离合器壳的支架上， 5号在接线盒左侧星搭铁爪上， 6号在左后阅读灯前方车顶上， 7号在右后阅读灯前方车顶上， 8号在左组合后灯左侧车身上，10号在接线盒后面车身前围板上。
