2.场扫描异常保护电路

NU05 的11脚为场扫描脉冲输入端，内接场输出工作状态监测电路。场输出电路 N301(TDA8354)的①脚为场输出电路保护检测输出端，正常时 N301 的①脚输出场脉冲电压经 V311 放大后，经 VD309、R330、RU58 送到 NU05 的11脚，作为场输出电路工作是否正常的检测信号。

该脉冲电压正常时，NU05 从21、22脚输出场正、负激励脉冲；当场输出电路工作异常时，N301 的①脚输出的保护信息通过 V311 放大后，输入到 NU05 的11脚，NU05 就会切断21、22脚输出的场正、负激励脉冲,同时切断29脚的行激励脉冲信号，达到保护的目的。

三、稳压连锁保护电路

该机不但具有上述晶闸管和行、场扫描保护电路，其稳压电路的设计也有独到之处，几乎所有小信号处理电路的稳压电源，均受大功率输出电路电源的控制，具有连锁保护的功能。

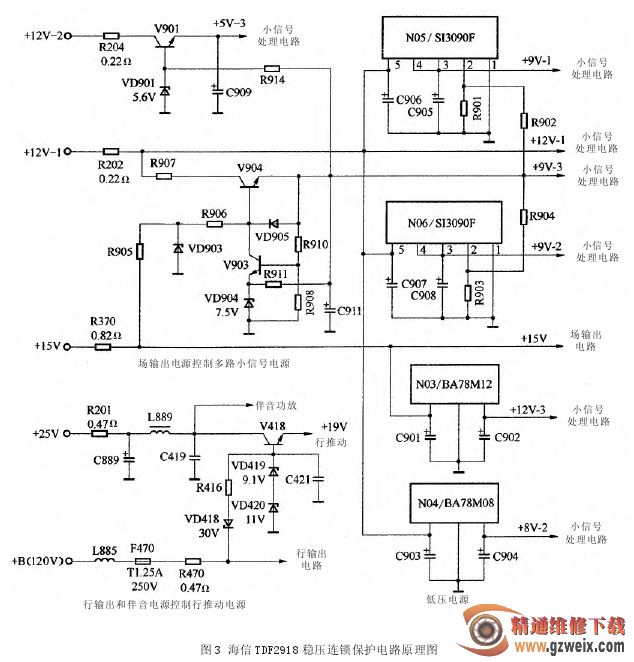

行输出电路、场输出电路、伴音功放电路由于工作于高电压、大电流的状态，是彩电中故障较多的部位，极易发生短路击穿故障，将其供给电源的保险电阻、保险丝管烧断，造成供给电源失压；该机巧妙地利用行输出电路、场输出电路、伴音功放电路易发电源失压故障的特点，用这些电路的电源电压为与其相关的小信号处理电路的电源稳压电路提供偏置电压或供给电压，当行输出电路、场输出电路、伴音功放电路发生电源失压故障时，相应的小信号处理电路的电源稳压电路也失去了偏置电压而截止，停止向小信号处理电路供电，达到保护的目的。其稳压连锁保护电路如图 3 所示。

1.行输出和伴音功放电源控制行激励电源

行激励电源取自开关电源的输出的 +25 V，经过V418、VD419、VD420 组成的稳压电路变为 19 V 电压。该稳压电路中 V418 的偏置电压由行输出电路的 +B 电源通过 VD418、R416 提供。当行输出电路发生短路故障，而造成保险丝管 F470 烧断，+B 电压丢失时，V418基极的正向偏置电压也同时丢失，V418 截止，行推动电路电源被切断，达到连锁保护的目的。

另外，+25 V 电压还为伴音功放电路提供电源，当伴音功放电路发生短路故障，而造成 +25 V 电路中保险电阻 R201(0.47Ω)烧断时，行激励电路也同时失去电源，达到连锁保护的目的。

2.小信号处理总电源控制行

、场扫描处理电源行、场扫描信号处理电路的 +5 V-2 电压，取自开关电源输出的 +12 V-2（见上期图 1），经 V430、VD431组成的稳压电路稳压后输出。该稳压电路 V430 的偏置电压不但受开 / 关机电路的控制，由于其正向偏置电压取自小信号处理电路的总电源 +12 V-1，还受 +12V-1 电压的连锁控制。

该机的小信号处理电路的电源大多取自 +12 V-1，当小信号处理电路发生短路故障，将 +12 V-1 电路中的保险电阻 R202(0.22 Ω)烧断，而造成 +12 V-1 电压丢失时，V430 也同时失去正向偏置电压，行、场扫描信号处理电路的 +5 V-2 电压被切断，达到连锁保护的目的。

3.场输出电源控制多路小信号处理电源

行输出电路产生的“二次”+15 V 电源，不但为场输出 N301 提供电源，还为小信号处理电路提供电源或正向偏置电压。场输出 +15 V 电源控制的小信号处理电路电源分两种：一是直接控制；二是间接控制。

直接控制的电源有两路：一路直接为 +12 V-3 的稳压电路N03(BA78M12)提供电源；二路通过R905、VD903、R906 为 +9 V-3 稳压电路 V904 提供正向偏置。

间接控制的电源有三路：15 V 电压控制的 V904不但为小信号处理电路提供 +9 V-3 电压，还为其他三路小信号处理稳压电路提供正向偏置电压，一是通过R914 为 +5 V-3 稳压电路 V901 提供正向偏置电压；二是通过 R902、R901 向 +9 V-1 的稳压电路 N05(SI3090F)的②脚提供高电平控制电压；三是通过 R904、R903 向+9 V-2 的稳压电路 N06(SI3090F)的②脚提供高电平控制电压。

当场输出电路发生短路故障将 +15 V 电路中保险电阻 R370(0.82Ω)烧断，或行输出电路因故障停止工作，造成 +15 V 电压丢失时，上述 5 路被控小信号处理稳压电路将失去正向偏置电压和高电平控制电压而截止，切断小信号处理电路的电源，达到连锁保护的目的。由此看来，小信号处理电路的电源，不但受 +15 V 电压的控制，还受行输出电路的控制，也受开 / 关机电路的控制，三者之间存在连锁互动保护的功能。
