分析TCL王牌液晶彩电PW L4202C 电源板(下)
来源:本站整理  作者:佚名  2012-11-03 07:41:52

3.PFC(功率因素校正)电路(图 5)

15 V 电压进入 ICl 的⑧脚后,ICl 开始工作,从⑦脚输出脉冲信号,控制 Q7、Q8 组成的推挽电路的交替截止、导通。当 PFC 电路的驱动信号是高电平时,Q7 导通、Q8 截止,Q5 和 Q6 的栅极为高电平,栅、源极两端电位正向偏置,Q5 和 Q6 导通。



当 PFC 电路的驱动信号是低电平时,Q7 截止、Q8导通,控制 Q5、Q6 的栅极为低电平(此时栅、源极两端电位反向偏置),Q5 和 Q6 截止,使 L4A 不断地进行储能,将整流后的电压提升到 380 V 左右,经电容C13滤波,输出到PWM(脉冲宽度调制)电路。

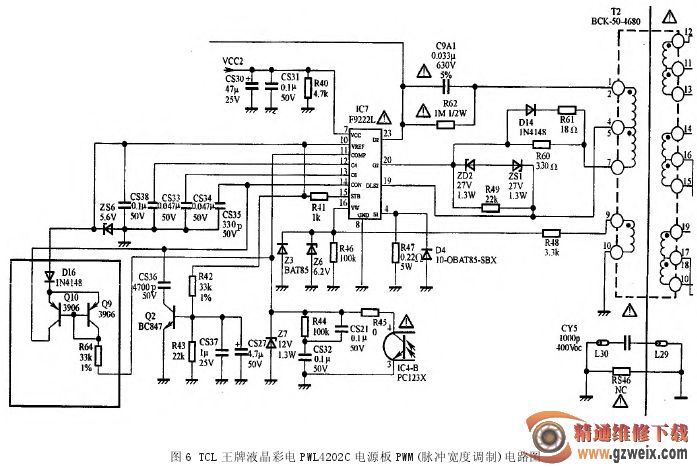

4.PWM(脉冲宽度调制)电路(见图 6)

F9222L 是一个内部集成 MOS 管的 PWM 控制 IC。经过 PFC 电路输出的 380 V 电压会加到 IC7 的23脚。当 17 V 的工作电压加到 IC7 的⑦脚后,IC7 内部的PWM 电路就开始工作,控制变压器 T2 的初级绕组的开关,从而感应次级绕组输出工作电压。



黑色框中的电路实际上是一个镜像恒流源,此电路没有也可以开机工作。



该电路的作用是:在启动瞬间提供稳定的恒流源,在开机瞬间将 IC7 的14脚拉为低电平。

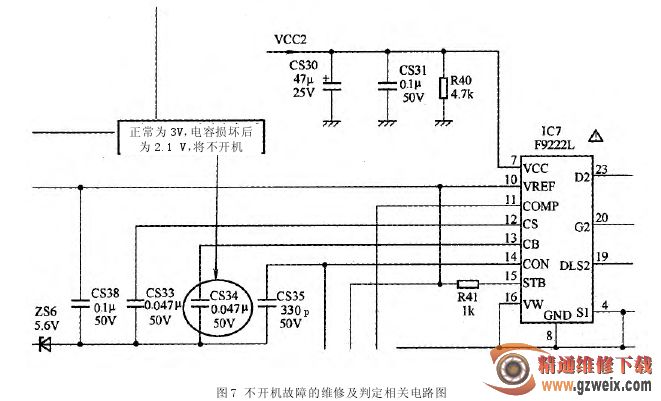

5.不开机故障的维修及判定(见图 7)

检测发现,开机、待机电压及 IC7 供电均正常,但无电压输出。测试 IC7 及输出负载无异常,此时需测试IC7 的⑩脚电压,



该脚电压若为 2.1 V,即可判定为 CS34 损坏引起的故障。该电容是 IC7 内部触发器输入端的锯齿波形成电容,其开路后将导致 IC7 内部停振而不工作。在实际维修中已有多起电源板由于该电容损坏而导致不开机的故障。
