一、电源板工作原理

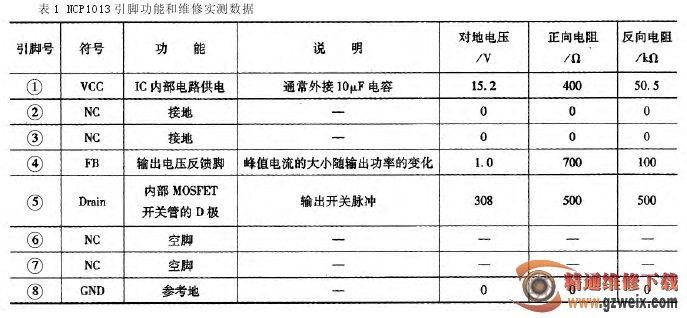

TCL PWL42C 电源板电路框图如图 1 所示，分为三部分：一是以厚膜电路 IC6(NCPl013)为核心组成的副开关电源，为主板上微处理器控制系统提供 +5 V（STB） 供电，同时为 PFC (功率因素校正) 电路提供PFC-VCC电压，以及为主开关电源驱动控制 PWM（脉冲宽度调制）电路提供 PWM-VCC工作电压。

二是以驱动控制电路 ICl(NCPl653)和 MOS-FET

(开关管)VTl、VT4 为核心组成的 PFC 电路，校正后为主开关电源提供约 380 V 的工作电压。

三是以驱动控制电路 IC2 (NCPl217) 和 MOS-FET

(开关管)VT2、VT3 为核心组成的主开关电源，为负载电路提供 +12 V、+18 V、+24 V 的电压；待机采用切断PFC-VCC和 PWM-VCC供电的方式，PFC 和 PWM 主开关电源停止工作。

通电后，市电整流、滤波后的 VACTEST 约 300 V 脉动电压，经“二次”整流、滤波电路 D21、D32、C51 后，形成稳定的 +300 V 电压，为副开关电源 IC6 供电，副开关电源首先启动工作，为主板控制系统提供 +5 V（STB）电压，控制系统工作后，为电源板送入开机控制电压，副开关电源经待机控制电路为驱动电路 ICI 和IC2 提供 VCC工作电压，PFC 电路和主开关电源电路启动工作，市电(AC220 V)整流、滤波后，为电源板提供约 300 V 电压，经 ICl 为核心的 PFC 电路校正后，提升到约380 V 的 V-BUS电压，为主开关电源供电。

主电源IC2为核心的开关电源工作后，为主电路板和背光灯逆变器板提供 +12 V、+18 V、+24 V 电源，整机进入开机收看状态。

TCL PWL42C电源板在主开关电源“二次”侧依托待机控制电路设有以 Q12、ZD3、ZD4、ZD5 组成的过电压保护电路，以 R112、R110、R111 和运算放大器 ICl0 为核心组成的过电流保护电路，以 Q1O、ZD8 为核心组成的欠电压保护电路。上述保护电路启动时，迫使待机控制电路动作，切断 PFC 电路 PFC-VCC和 PWM 主电源PWM-VCC供电，开关电源停止工作。
