TCL液晶彩色电视M S91A机芯信号流程(上)
来源:本站整理  作者:佚名  2012-12-10 10:18:52

1. 机芯简介

(1)机芯命名方式

TCL MS91A 机芯采用以 MST 公司的 MST6M19GL 为主芯片组成的机芯电路。

( 2) 机芯适用机型

目前 TCL 公司采用此机芯的型号有:L32E77、L37E77、L40E9S(窄边)、L40M9、L42E77、L46E77、SL32M6、SL37M6、SL42M6 等。

( 3) 机芯功能特点

TCL MS91A 机芯是一款中、低端 LCD 电视产品。它 具 有 如 下 输 入 接 口 :1 路 HDMI、1 路 YPbPr/YCbCr+ 音频、1 路 VGA、1 路 S 端子、2 路 AV、1 路侧AV、1 路 75 Ω TV、2 路 USB。它具有如下输出接口:1 路耳机、1 路 AV、1 路无线耳机。电视机所用机芯为中国台湾 MSTAR 公司的 MST6M19GL,采用 256 个脚LQFP 封装。



2. 信号流程

( 1) 信号输入

信号输入包括 1 路射频信号、3 路 AV 信号、1 路VGA 信号、1 路 S 端子输入、1 路 HDMI 信号、1 路 YUV 信号、2 路 USB 信号(1 路 USB 信号输入、1 路 USB 信号输出)等。



1) 射频信号输入



75Ω 天线接收的高频电视信号,输入到高频头Z600 处进行处理。Z600 输出的高频信号经声表面波滤波器 Z601、Z602 进行图像、伴音陷波后,分别由U600(TDA9885T)的①、②、23、24脚输入图像中频信号及伴音中频信号。经 TDA9885T 进行中放处理后,由17脚输出彩色全电视信号,送入到数字板进行处理;由12脚输出伴音信号,送入到伴音处理电路进行处理。



在维修过程中我们发现,当 U600 及这部分电路有问题的时候,会出现 TV 图像、伴音不良的故障现象。

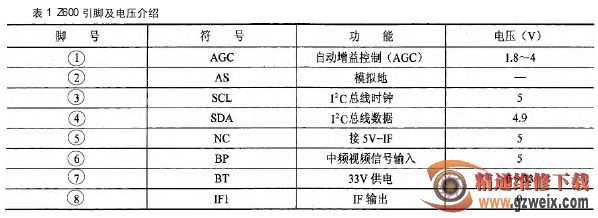

Z600 引脚及电压参数见表1 所示。

U600 引脚及电压参数见表2 所示。

[1] [2] [3]  下一页
