TCL液晶彩色电视M S91A机芯信号流程(上)
来源:本站整理  作者:佚名  2012-12-10 10:18:52


2. 信号处理

(1)视频信号

通过各路通道输入到 U300 的 CVBS(含电视)信号、AV 信号、S-video 信号、YUV 信号、VGA 信号、HDMI信号,在内部选择开关控制下,进行解码、3D 梳状滤波、彩色解码、同步信号处理、VBI 限幅、斜线角度处理、降噪、逐行变换、格式缩放变换、画质增强等处理。



(2)音频信号

输入到 U300 进行处理的各路伴音信号,在内部 IC 对信号的音频解调、音效处理后,分两部分输出。



U300 的84、85、86、87脚分别输出左、右声道伴音信号及耳机伴音信号,81、82、83、84脚输出时钟数据信号。

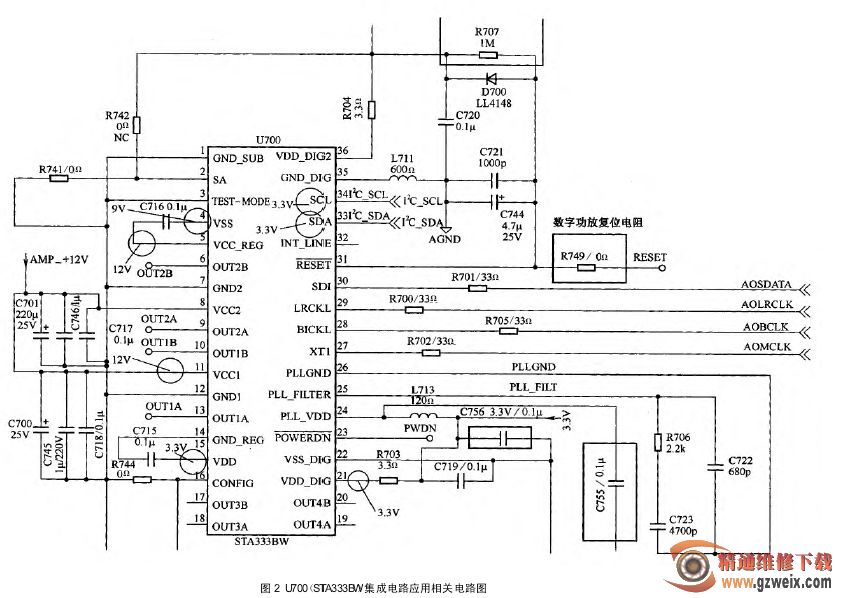

见图 2,U300 的84、85脚输出的左、右声道伴音信号 AMP-L、AMP-R,由 U700 的29、28脚输入到数字功率放大器 STA333BW(U700)。STA333BW 是一个数字音频处理系统、数字功放控制和 DDX 功率输出级的集成解决方案,因此形成一个高质量、高效率、全数字放大的高功率单芯片 DDX 方案。



STA333BW 的功放部分由 4 个半桥结构组成,能通过数字控制运行于不同的模式 2.1 声道能通过两个半桥和一个单独的全桥提供高达 2×10 W+1×20 W的输出功率。



2 声道能通过两个全桥提供高达 2×20 W 的输出功率。该 IC 还能通过器件和外部电源提供DDX 功率激励组成一个 2×20 W 功率的 2.1 声道电路。



串行音频数据输入界面能接收所有可能的格式,包括流行的 I2S 格式。输入的伴音信号经 STA333BW 数字功放处理后,由⑨、13、⑥、⑩脚输出。



(3)信号输出

①AV 通道输出。

U300 的39脚输出模拟复合视频信号。

②LGD 显示输出。

U300 处理后的视频信号转化为显示屏接收信号,由 U300 的230~221脚、234~235脚输出,经插座 P302 输出到显示屏,还原出图像信号。



(4)MCU(处理控制器)信号控制

U300 对程序存储器 U303 的控制通过以下通路实现。U300 的170脚输出的 SPI-CZ 信号控制程序存储器的片选操作。



U300 的168脚输出的信号控制程序存储器的写操作。U300 和 U303 通过串口总线交换数据。



其中 U300 的168脚和 U303 的⑥脚是数据交换时钟线,U300 的169脚和 U303 的⑤脚是数据输入线,U300 的171脚和 U303 的②脚是数据输出线。

上一页  [1] [2] [3]
