适用机型有：夏普 25W11—B1 等机型。
夏普 25W11—B1 彩电主开关电源采用两块厚膜电路：一是以 IXO812CE 厚膜电路为核心组成的 +B 电源，为主板行输出电路提供 +B 电压；二是以 IX0875CE 为核心的功放电源，为小信号处理和音频功放电路提供电源。副电源采用降压变压器 T1701 和稳压电路Q170l，为微处理器控制电路提供电源，待机采用继电器 RYl701 切断主电源市电输入的方式。
夏普 25W11—B1 彩电设有完善的过压、过流保护电路，其特点为：一是采用了由小信号处理电路和开 /关机电路两个电路执行保护；二是进入保护状态时采用了切断行扫描激励信号和关断整机交流电源的方式。
一、保护电路工作原理
夏普 25W11—B1 彩电不设总电源开关，只要将电源插头插入市电电源，遥控电源便开始工作，为微处理器提供工作电压，同时微处理器的电源控制端输出高电平，使开 / 关机控制管 Q1702 导通，继电器 RYl701吸合接通，为主电源接通交流电源。当遥控关机时，微处理器的电源控制端变为低电平，使开 / 关机控制管Q1702 截止，继电器 RYl701 断开，切断主电源的交流电压。

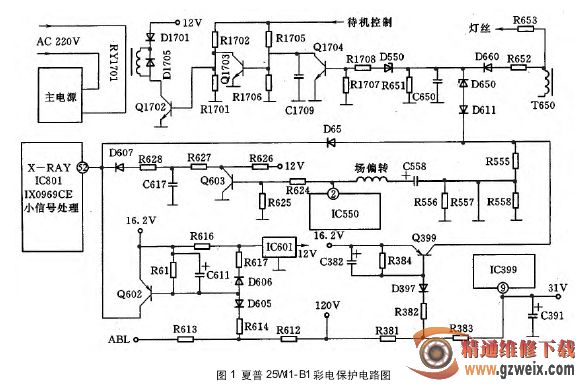

夏普 25W11—B1 彩电保护电路如图1所示。具有7 种保护功能，主要执行保护的电路有两种：一是小信号处理电路 IC801(IX0969CE)的52脚“X 射线”保护电路，52脚电压正常时为低电平，行、场扫描正常工作；当52脚外部连接的检测电路检测到故障时，向52脚送入高电平，IC801 进入保护状态，将行振荡电路关闭；二是开 / 关机控制管 Q1702，该管基极与保护电路相连接，当保护电路检测到故障时，保护电路的 Q1703 导通，将 Q1702 的基极电压拉低，Q1702 截止，继电器RYl701 断开，切断主电源的市电交流电源，进入保护状态。
