二、主开关电源

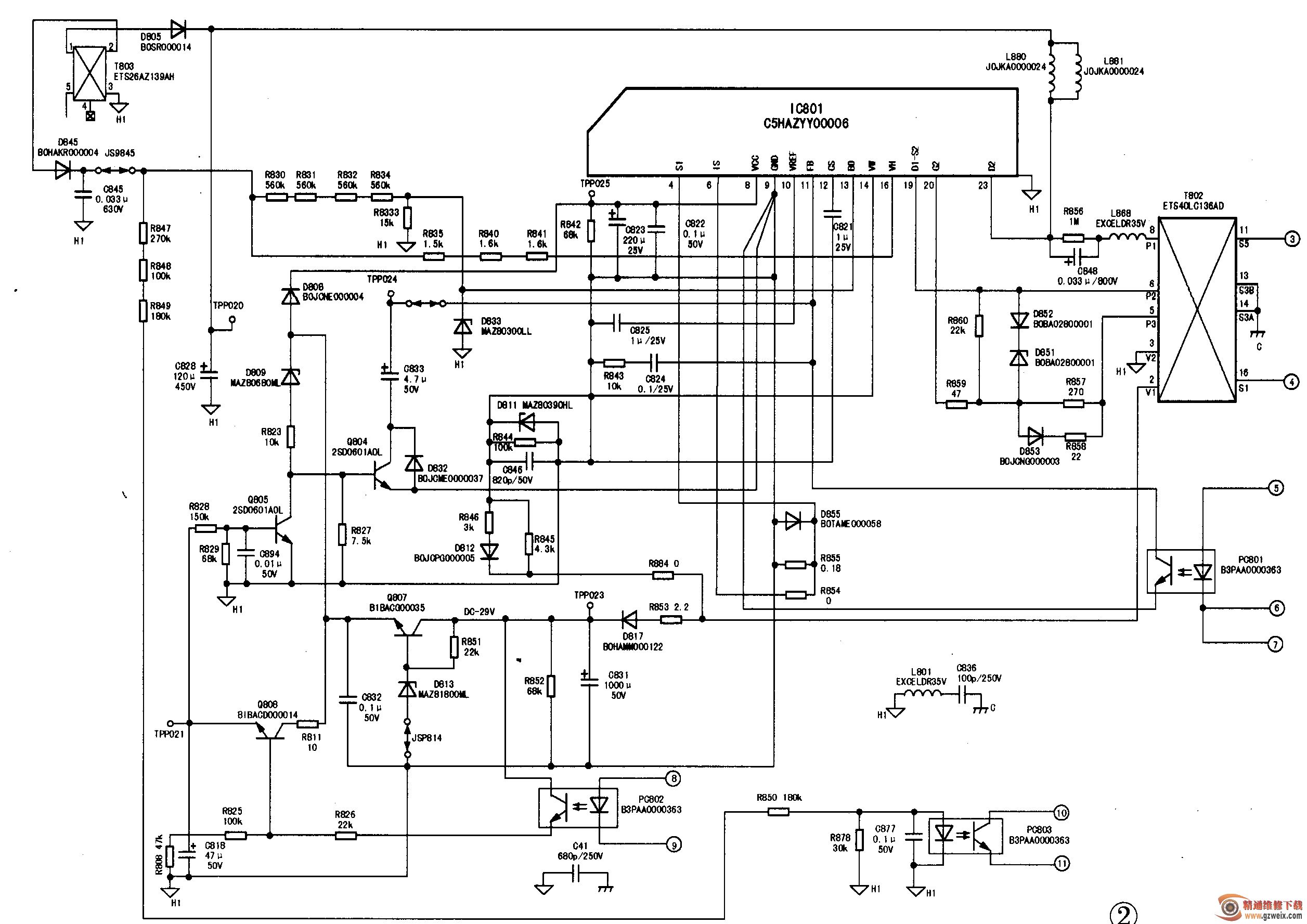

主开关电源的电路原理图见图2和图3。该部分电路主要由IC801,T802, IC851,IC852,IC855等元件组成。
IC801是一个厚膜集成电路，当负载从轻到重变化时，该开关电源一直保持高效率状态。该厚膜块内设计了过流、过压、市电欠压、过热保护等。IC801引脚功能和正常电压值见表1。
1主开关电源的工作过程
电源开关接通时，220V交流电经整流滤波电路整流滤波后分两路输出：一路经T803 , D805 , L881, L880加到IC801的23脚，作IC801内部MOs管Q1的工作电压；另一路经D845, R835, R840, R841加到IC801的16脚，作为内部控制芯片的启动电压。IC801的23、19脚分别是厚膜块内部MOs开关管Q1和Q2的漏极。16脚为启动电压输入端，电视机开机后，且当该脚得到约300V电压后，集成块内部的控制芯片电路开始工作，产生振荡脉冲信号加到内部的MOs开关管上，控制开关管的工作状态。开关工作后，在变压器T802的初级产生变化的磁场，然后通过变压器的互感作用将能量传送到变压器的次级，并以脉冲信号的形式输出。
变压器T802的②脚输出的脉冲信号首先由D817, C831组成的整流滤波电路滤波，得到约29V的直流电压加到由Q807,D813组成的单管稳压电路上，稳压后得到约18V电压从Q807的射极输出再分为两路：一路经D808加到IC801的⑧脚，作为IC801进入稳定工作状态后的供电电压；另一路加到Q808的集电极，作为Q808的输入电压。Q808相当于一个电子开关，工作状态受PC802的控制。
主开关电源中，C848是储能电容。受厚膜块内部上MOs管的控制，上MOs管导通时进行充电，下MOs管导通时放电。C848与T802的P 1-P2绕组构成串联谐振电路，这是谐振型开关电源的核心部件。T802的P2-P3绕组是下MOs管的正反馈绕组，P2-P3外接的数只电阻和二极管是用于限制加到下MOs管G-S极间的脉冲幅度，使之不至过高损坏下MOs管。
主开关电源的稳压电路主要由PC801, R865 ,R864, R866, R867, IC805和IC801的13脚内部相关电路组成，该部分电路与常见的电源稳压电路结构相同，这里不再介绍。
R830, R831, R832, R834, R833和IC801的13脚内部电路组成欠压保护电路。当IC801的13脚通过R830,R831, R832 , R834 , R833检测到市电欠压时，IC801就会停止工作，使内部开关管不至电压过低而损坏。
IC801的14脚外接元件R844, R845组成IC801内部MOs开关管Q1的电流检测电路。T802的V1端产生的感应脉冲电压，经R884, R845加到IC801的14脚，当内部开关管导通时间过长、电流增大时，14脚电压就会升高，然后通过内部电路控制Q1,Q2的工作状态，使其停止工作（关断）。
IC801的12脚外接软启动定时电容C821，使开关电源在通电瞬间软启动，以减小开关管电流的冲击。
2.主开关电源的电压输出电路
主开关电源有五组电压输出，这五组电压分别是：24V,24V,13V,12V,5.6V。
开关变压器T802的11、16脚输出的脉冲信号经由D818,D819, C835, C834等元件组成的整流滤波电路整流滤波后，得到24V电压分五路输出：第一路加到Q843的源极；第二路加到IC851的①脚；第三路加到IC852①脚；第四路加到IC855的⑧脚；第五路直接通过接口P5的⑧、⑨脚送往A板。
