LVDS线一端与主板（又称信号板或数字板）相连，另一端与逻辑板相连。LVDS线中既有数据线、时钟线，还有电源线，这些线需一一对应于主板与逻辑板，各条线的位置不可弄错，否则极易导致逻辑板或液晶屏组件损坏，这在实际维修中应高度重视。

    海尔多型液晶彩电，如Genesis5221,Trident EX52/EX52＋,TridentCX32等机芯，主板上的LVDS上屏线插针数多于所配用的LVDS对应端的插孔数，因此在实际连接LVDS线时就存在多种连接可能，但实际只有一种正确的连接方式，那么在实际检修中如何保证连接方式正确呢？

    方法1：在更换主板或LVDS线之前，先记住原来的连接方式，如LVDS插头的起始端（胶座上涂有白色点）对应的插针位置，这样就不会插错。

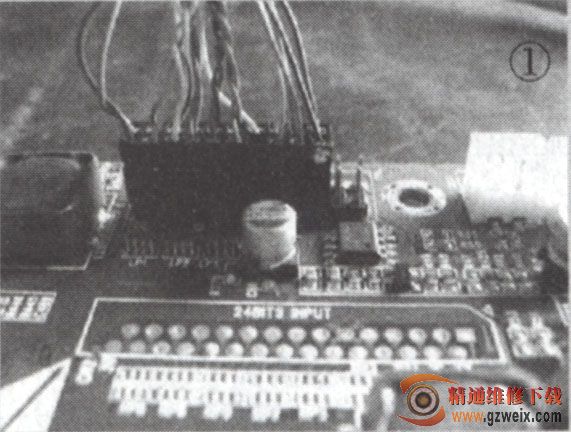

方法2：将主板的输人、输出端子靠近自己放置，并将LVDS线上的标记白点也朝向自己，然后将LVDS线的插座靠左全部插在主板上的插针上，如图1所示，即主板上多余的空针出现在右侧。
