海信MST7机芯液晶彩电采用MSTAR公司的MST721DU芯片，有4种主板，型号分别为：1563,1718,1754,1779，其基本电路相同。IIC总线系统微处理器和视频解码、比例缩放、图像处理电路U6采用MST721DU,FLASH程序存储器U9采用EN25F40，中放电路U14采用TB135OFNG，五选一切换电路U10采用R2A15908，伴音功率放大器电路U20采用TDA1517P,耳机放大电路U15采用RA4558，电源厚膜电路采用SG6859A。

    适用机型：海信TLM19V09X,TLM19V68,TLM19V68X,TLM19V88,TLM19V88X,TLM22V88,TLM22V88X,TLM26P69DX,TLM26V68,TLM26V68X等液晶彩电。

    MST7机芯电源板使用过1032,1569,1585,1646等型号，1585板应用在19 in (48 cm）电视机中，1569板应用在22 in（56 cm）电视机中，1032,1646被应用在26 in （66 cm）电视机中。本文以型号为1585的电源板为例，介绍“电源＋逆变器板”电路的原理与维修。该板将电源电路和逆变器电路整合在一块电路板上。电源电路的集成电路采用SG6859ADZ，逆变器振荡与控制电路采用KA7500C。

    一、电源板工作原理

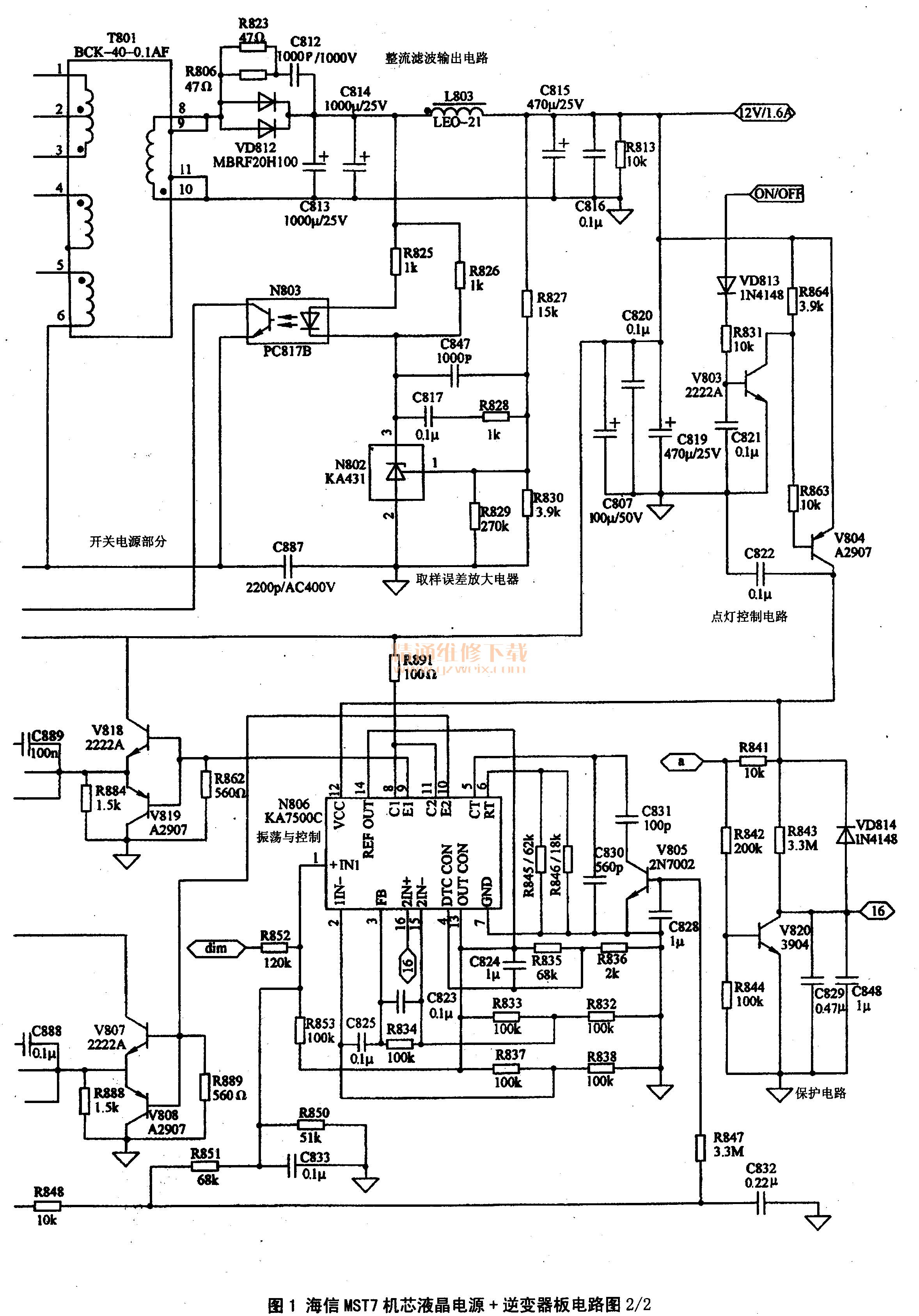

    海信MST7机芯液晶彩电“电源＋逆变器板”电路如图1所示。在图1的上半部分为12 V电源电路，可以产生12 V八.6 A的电压，为主电路板和逆变器电路提供工作电压；图1的下半部分为逆变器电路，可以产生交流高压，为背光灯管供电。

    1. 12 V开关电源
    12 V开关电源采用反激励方式，由驱动控制电路N801(SG6859ADZ)、激励电路V813,V814、大功率MOS-FET开关管V801、开关变压器T801和稳压控制电路等元器件组成。

    (1)SG6859ADZ简介
    ① SG6859ADZ是开关电源专用驱动控制电路，是一款符合节能需求且高度整合型的低成本AC／DC PWM（脉冲宽度调制）集成电路。它仅需要9 μA的启动电流与3 mA的工作电流，故能轻易地符合各项节能要求，同时可以保护外部开关管不受过电压破坏，SG6859ADZ将驱动脉冲输出电压限定在17 V，内置OVP（过压保护）与UVLO次压锁定）等保护功能，均使得外部的元器件数大幅减少，达到了降低设计成本的要求。
