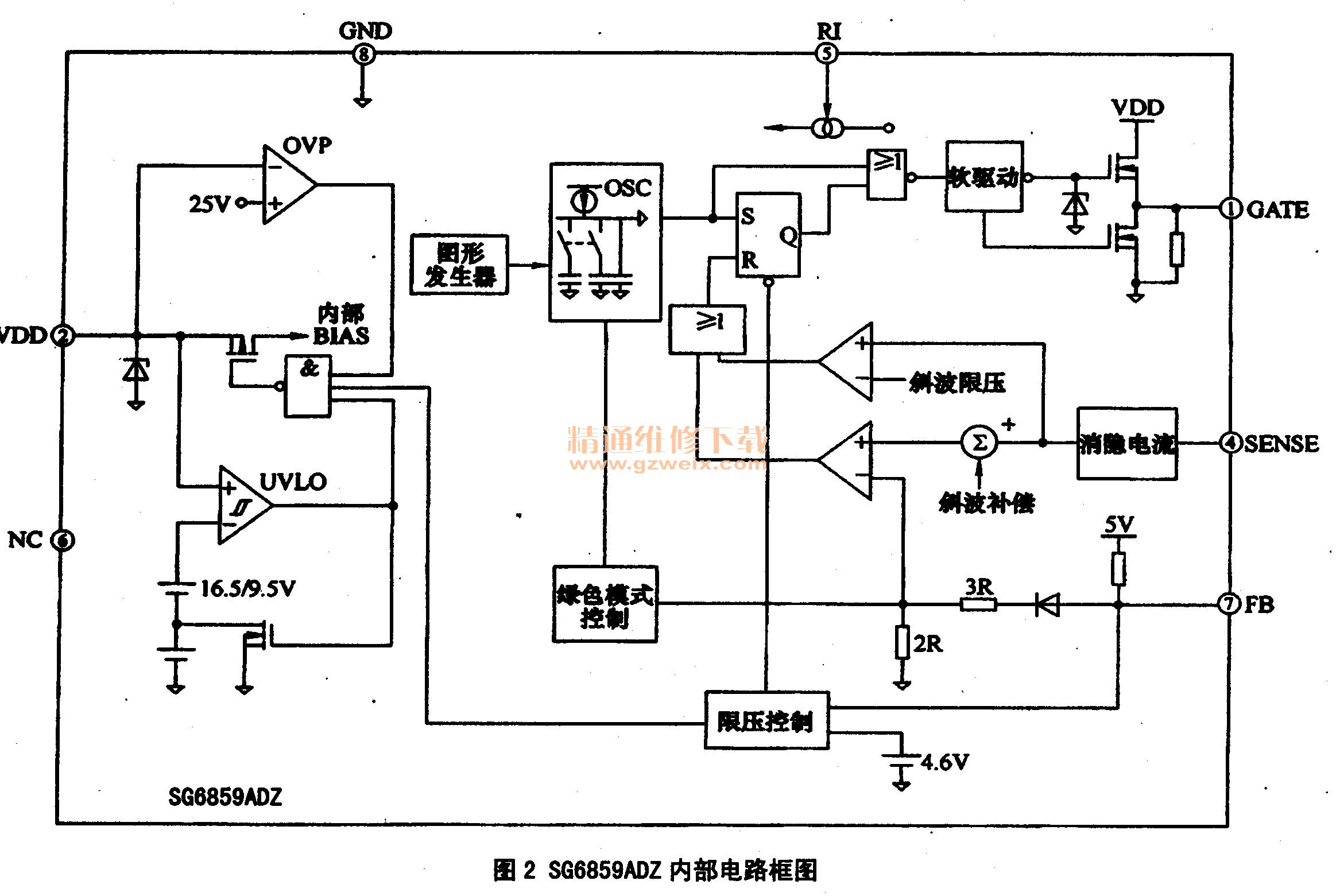

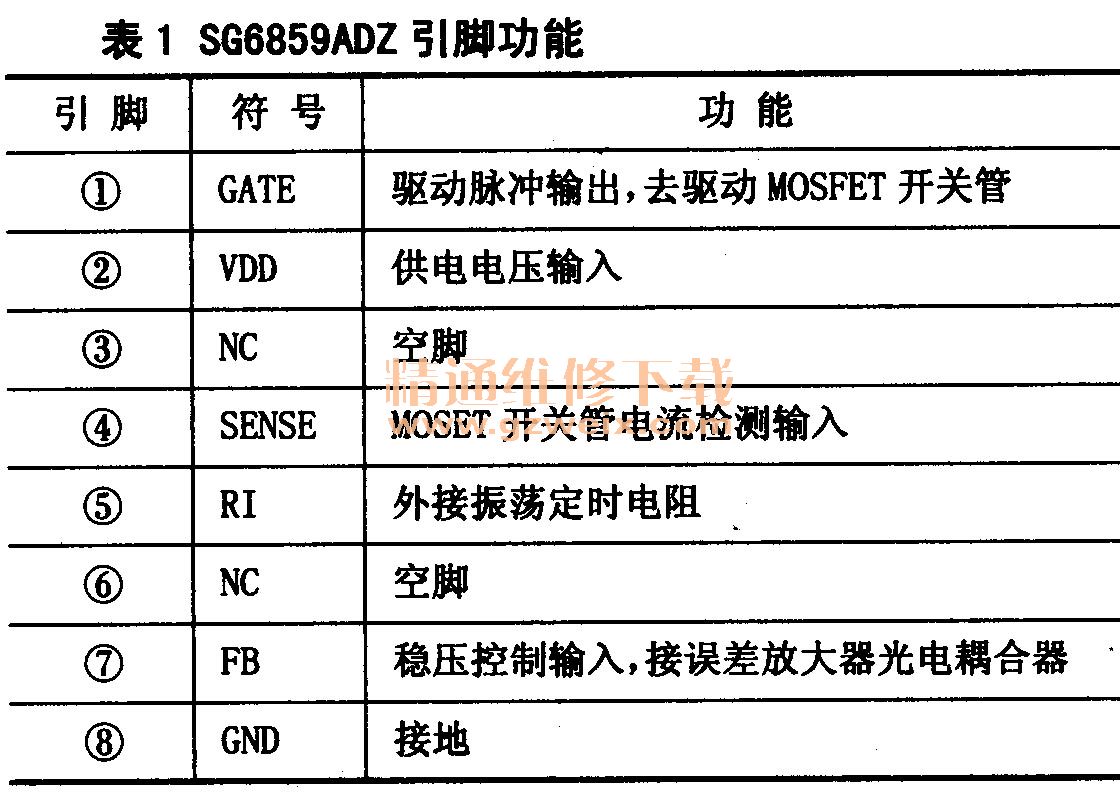

②SG6859ADZ内部电路框图如图2所示,其引脚功能见表1所示。
(2)启动和振荡电路
AC 220 V市电从连接器XP801输入,经过交流抗干扰电路滤除高频干扰信号,再经VD801-VD804桥式整流、C810滤波,获得300 V左右的直流电压。由于该电路板没有PFC电路,所以为主电源供电的为300 V电压。
市电整流、滤波后的300 V电压经开关变压器T801“一次”绕组的①-③端加到开关管V801的D极,同时经R808,R809,R810降压后,为N801的②脚提供V,启动电压,N801获电后启动工作,振荡电路产生PWM(脉冲宽度调制)脉冲,经内部电路处理后,从N801①脚输出,经V813,V814放大后,送到开关管V801的G极,V801在脉冲的驱动下工作于开关状态,其开关电流在T801产生感应电压。
N801②脚外部的C808,VD807,R807组成V二供电电路,电源电路启动后,T801⑤-⑥绕组端感应电压经VD807整流、C808滤波后,送到N801的②脚,替换下启动电路,为N801提供稳定的工作电压。
T801“二次”绕组的感应电压经VD812,C813,C814 , L803 , C815 , C816整流、滤波后,产生+12 V/1. 6 A的输出电压,为主电路板和逆变器电路供电。
2.稳压与保护电路
(1)稳压控制电路
当开关电源12 V八.6 A电压因故升高时,经过R827,R830,R829取样电阻加到误差放大电路,N802的①脚电压升高,经N802内部比较放大后,③脚电压降低,光电耦合器N803的电流增加,将N801的⑦脚电压降低,输出的PWM脉冲变窄,开关管V801提前截止,输出电压回落到12 V。
(2)过电流保护电路
过电流保护电路由N801的④脚及其外部电路组成,对开关管V801的S极电压进行检测。当开关管V801电流过大时,在S极电阻R822上的电压降升高,该电压经R815送到N801的④脚,当④脚的电压达到设计值时,N801停止PWM脉冲输出,开关电源停止工作。
二、电源板故障维修.
由于海信MST7机芯“电源+逆变器板”将电源和逆变器合二为一,因此引发的故障主要有两种:一是指示灯不亮,多为12 V开关电源部分发生故障;二是有声、无光,背光灯不亮或亮一下熄灭,则是背光灯逆变器电路发生故障。
如果开机指示灯不亮,测量电源板有无12 V电压输出,如果有电压输出,一是主电路板发生故障;二是电源板到主板之间的连接器接触不良。
为了区分是电源板故障还是主电路板故障,拔掉与主电路板的连接器XP805的插头,将电源板拆下,在XP805的插座⑤、⑥脚12 V/1. 6 A输出端接假负载,并用电阻跨接在XP805的⑤、⑥脚和④脚之间,为电源板提供“ON / OFF”点灯启动电压,然后通电对电源板进行维修。
1.熔丝熔断
(1)根除短路故障
测量AC 220 V输入电路的熔丝F801和限流防浪涌电阻RT801是否烧断,如果F801或RT801之一烧断,说明电源部分有严重的短路故障。首先排除电源短路漏电故障:
一是检查抗干扰电路的电容器C801,C803,C804是否击穿短路;二是检查市电整流、滤波电路VD801VD804,C810是否击穿短路;三是检查开关电源的开关管V801是否击穿。
(2)排查开关管击穿原因
如果V801击穿,还要排除V801的击穿原因,避免更换后,再次损坏。造成V801击穿的原因:一是V801的D极外接的、由VD806,C806,R804组成的尖峰脉冲吸收电路发生开路故障,失去尖峰脉冲吸收作用,将V801击穿;二是N801⑦脚外部的取样误差放大电路发生开路、失效、变质故障,造成开关电源输出电压升高,将V801击穿;三是V801的C极电路元器件发生故障,造成V801由于激励不足出现过损耗损坏。
2,熔丝未断
(1)测IR 300 V电压
如果熔丝未断,则故障在开关电源电路。首先测量大电容C810两端形成的300 V左右电压,如果无300 V电压,则是市电输入电路或整流、滤波电路发生开路故障。
(2)测A N801电压
如果300 V电压正常,则测量N801的②脚有无启动电压(该电压应该在9-15 V之间)。如果N801②脚无启动电压,检查N801②脚外部的R808-R810启动电路是否开路;如果N801②脚有启动电压,测量N801的①脚有无激励脉冲输出,如果其值在0-3 V之间变动,说明N801工作是正常的。如果无激励脉冲输出,则是以N801为核心的振荡控制电路发生故障,否则是N801的①脚外部的V813,V814,V801开关管发生故障。如果驱动控制电路N801发生故障,首先检测N801的各脚电压和外围元器件是否正常,若外围元器件正常时,则更换N801。
