上一篇介绍了在没有电路原理图的情况下，如何找出独立型背光灯驱动电路中的脉冲放大和输出电路的方法。接触过液晶电视维修的同志都知道，在现在的液晶电视中，采用电源十背光灯驱动电路的组合型电路远多于独立型背光灯驱动电路。那么，在液晶电视维修中，又如何在没有电路原理图的情况下，去找寻出电源十背光灯驱动组合型电路中的脉冲放大和输出电路呢？

    液晶电视的背光灯驱动电路中．组合型电路与独立型电路在本质上并没有什么区别．组合型电路只不过是将两种不同的电路做到了一个电路板上而已。当然，我们也不否认，组合型电路与独立型电路相比，确实也存在一定的差异。就目前掌握的情况看．在液晶电视中，若按液晶屏划分，组合型电路可分为LED和LCD两大类；若按电路中功放输出电路的供电进行划分．又可分为高电压供电和低电压供电两类。

    在LED液晶电视中，电源＋背光灯驱动组合型电路只有一种电路结构，图6是长虹46英寸LED液晶电视中的电源＋背光灯驱动组合型电路板实物结构正面图，图7为背面图。需要提醒大家的是：LED液晶电视中的背光灯驱动电路，实际上是由多个（注：个数多少由屏幕大小决定）电路结构完全相同的驱动脉冲形成电路、过流保护电路、过压保护电路、调光控制电路、升压电路、过流和过压保护取样等电路组成的。

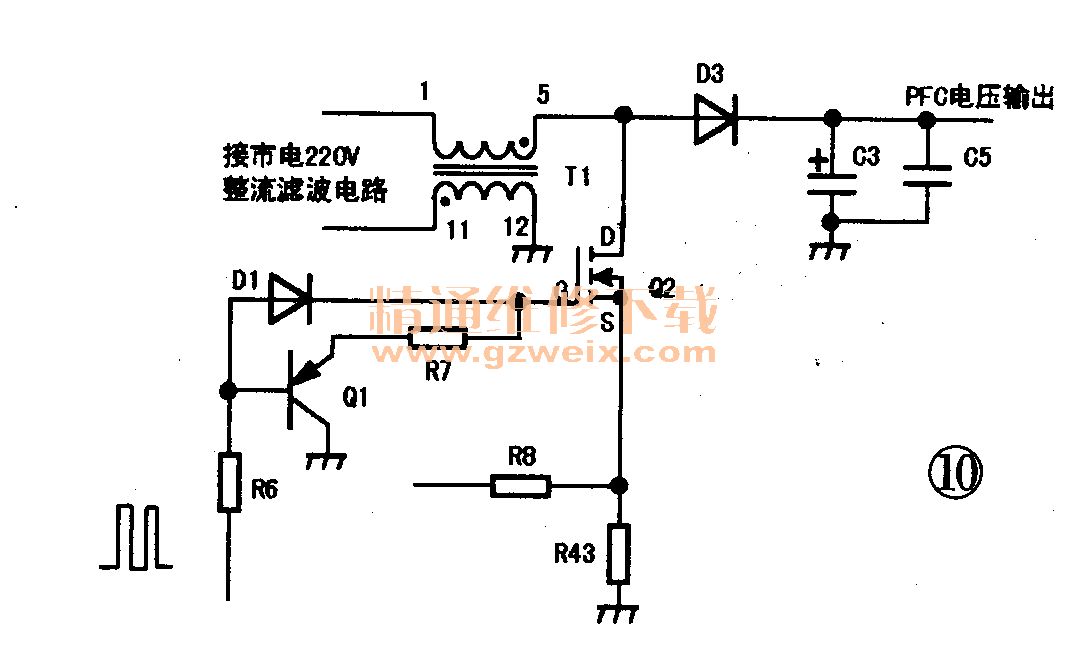

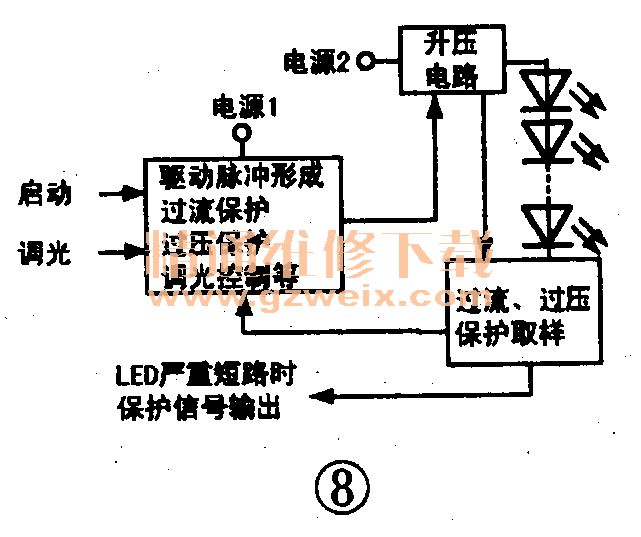

图8即为LED液晶电视背光灯驱动电路中的电路结构组成框图。需要注意的是，在组合型LED液晶电视的背光灯驱动电路中，驱动脉冲形成、过流保护、过压保护、调光控制等电路实际上是集成在与个独立的专用集成块内，而背光灯驱动电路中升压电路的结构则与开关电源中PFC电路的升压电路极为相似，也是由开关管和储能电感组成。图9为大家所熟悉的开关电源中PFC电路的升压电路，其中T1、T2分别为储能电感和开关管。图10则是背光灯驱动电路中的升压电路，图中的L901为储能电感,V901为开关管。除PFC电路中的储能电感多了一个次级绕组外，大家可以比较一下图9与图10的电路结构是不是基本相同。

    下面让我们根据图8的框图着着如何从图6、图7的实物中，找出它的脉冲放大和输出电路。

找电路时，仍然采用从输出接口电路开始的方法。由于驱动电路的输出接口一定通过连接线与屏上的LED二极管相接。故实际维修中，我们只要拆开电视机后盖，就很容易找到背光灯驱动电路的电压输出接口。

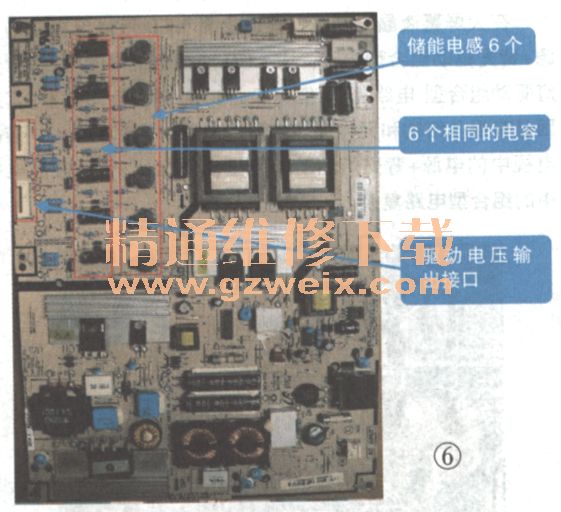

    图6中，左边中间位呈的两个接口（实物图标注为CON9001,CON9002）就是背光灯驱动电压输出接口。仔细观察端口附近的电路。我们肴到了6个型号完全相同的电感,6个型号和容f完全相同的大电解电容．而电解电容均通过各自独立的小阻值电阻、二极管与电感相连。结合图10升压电路的基本结构，便不难确定出图6中左上部分的6只电感就是储能电感。将图6中的电路板翻面，见图7。我们又看到了图中右上部分有6个型号完全相同的集成块，毫无疑问，6个集成块就是背光灯驱动电路中的激励脉冲形成、过流和过压保势以及调光控制等电路所采用的专用集成块了。
