由于背光灯驱动电路中升压电路的开关管通常采用中功率MOs管，并且体积也较大，其漏极（D极）又接于储能电感与二极管之间，所以，升压电路中的功率放大管在实物板上也很容易找到。观察图6的实物，会发现电路板上位号为Q9101,Q9201,Q9301、Q9401.4御501,Q9601的管子满足升压电路开关曹的条件，故判定这6只窗子为升压电路中的开关管。

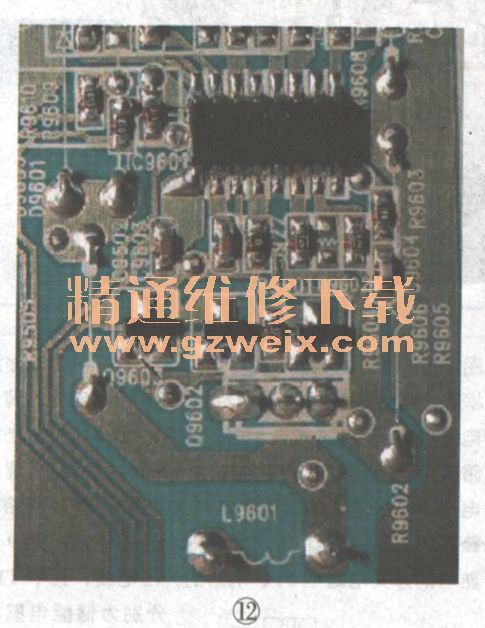

开关管找到之后，下一步是寻找脉冲放大电路。在LED液晶电视的背光灯驱动电路中，并不是所有的电路在专用集成块外部都设计有脉冲放大电路，实际上也只有部分电路设计有独立于专用集成块的脉冲放大电路。升压电路中，有无脉冲放大电路也很容易确定。其方法是，看功率放大管栅极（G）上二极管与电阻并联的电路中，二极管的负极是否接有由普通三极管组成的如图11所示的电路。图11中的Q1组成的电路就是独立于专用集成块的脉冲放大电路。再回过头来看看图11和图12的实物，我们发现在电路板的背面有6个电路结构完全相同的电路单元，每个单元均由两个普通三极管和一个组合二极管组成。图12是其中一个单元电路的结构实物图。仔细观察图12的实物，我们会发现由Q9602, Q9603,D9602组成的电路是接在专用集成块与功率放大器之间的，且其电路结构与图n所示的电路结构完全相同，这就告诉我们，图12中由三极管和二极管组成的6个相同电路结构的单元电路为背光灯驱动电路中的脉冲放大电路。当然，要想在没有电路原理图的情况下，找出电路中的关键电路，并掌握电路的大致结构，也必须要掌握和了解LED液晶电视背光灯驱动电路的基本结构，特别是一些基本单元电路的结构。须知任何电路，不管它如何复杂，都是由最基本的单元电路组成的。在液晶电视维修中，有了整体电路结构的组成框图和基本单元电路的认知，即使没有电路原理图，要对所维修电路进行原理和故障分析，实际上是很容易的。

    上面介绍的是在没有电路原理图的情况下，如何找出LED液晶电视中，电源＋背光灯驱动组合型电路中背光灯驱动电路的脉冲放大和升压电路的方法。下面介绍同样在没有电路原理图的情况下，找出LCD液晶电视中，电源＋背光灯驱动电路中脉冲放大和功率输出电路的方法。

    在大屏幕液晶卑探中．表面上看LED液晶电视中的电源＋背光驱动组合型电庵， LCD液晶电视中的电源＋背光灯驱动组合型电路复杂，但实际上LED的要简单得多。其原因是有很多结构和元件完全相同的电路。实际上．LCD液晶电视中的电源＋背光灯驱动组合型电路远比LED渡晶电视中的组合型电路复杂。

    在LCD液晶电视的电诬＋背光驱动组合型电路中，不仅其功率放大电路的供电存在差异，而且其脉冲放大和功放电路也有很大不同。脉冲放大电路有采用一级放大的．有采用两级放大的。而同样是脉冲放大电路，有采用分立元件组成的，也有由集成块组成的。在功率放大电路方面．有采用分立元件的．也有采用集成块的。班无疑问，电路的多样性和复杂性会增加我们在没有电路原理图的情况下。找出功率放大电路和脉冲放大电路的难度。不过．功夫是不会亏待有耐心和细心的维修人员的。关健还是掌握了组合型电路基本结构。坦率地说，若维修只想到走捷径，不去了解和掌握电路的基本组成和基本工作原理，要想在没有电路原理图的情况下分析清楚电路的大致工作过程并进行维修那是相当困难的。
