一、TTL和LVDS接口液晶面板DCLK和HS/VS/DE信号

    无论是TTL（晶体管一晶体管逻辑）接口还是LVDS（低压差分信号）接口，都有像素时钟（DCLK）信号、行同步信号（HS）、场同步信号（VS）和有效数据选通信号DE。所不同的是：对于TTL接口，DCLK.HS,VS ,DE信号采用并行传输方式，即每个信号各占一条信号线；、对于LVDS接口，DCLK,HS,VS,DE信号采用串行传输方式，其中，HS, VS, DE信号和RGB信号一起传输，单路DCLK信号采用一对差分时钟线（RXC-.RXC+）传输，双路DCLK信号采用奇／偶两对差分时钟线（奇路RXOC-,RXOC＋和偶路RXEC-,RXEC+）传输。

    1．像素时钟信号LK
    只要是数字信号处理电路，就必须有时钟信号。在液晶面板中，像素时钟是一个非常重要的时钟信号。像素时钟信号的频率与液晶面板的工作模式有关，液晶面板分辨率越高，像素时钟信号的频率也越高。在一行内，像素时钟的个数与液晶面板一行内所具有的像素数量相等。

    例如，对于1024 X 768的液晶面板，一行有1024个像素，则在一行中（对应于有效视频区间）像素时钟的个数也是1024个。
    无论对TTL接口液晶面板，还是对LVDS接口面板，像素时钟信号都有以下两个方面的作用：
    (1)指挥RGB信号按顺序传翰
    像素时钟信号就像指挥员指挥队伍时发出的口令“一、二，一、二……”，数字RGB信号在像素时钟信号的作用下，按照一定的顺序，由驱动板传输到液晶面板中，使各电路按照一定的节拍协调地工作。
   （2）确保数据传输的正确性

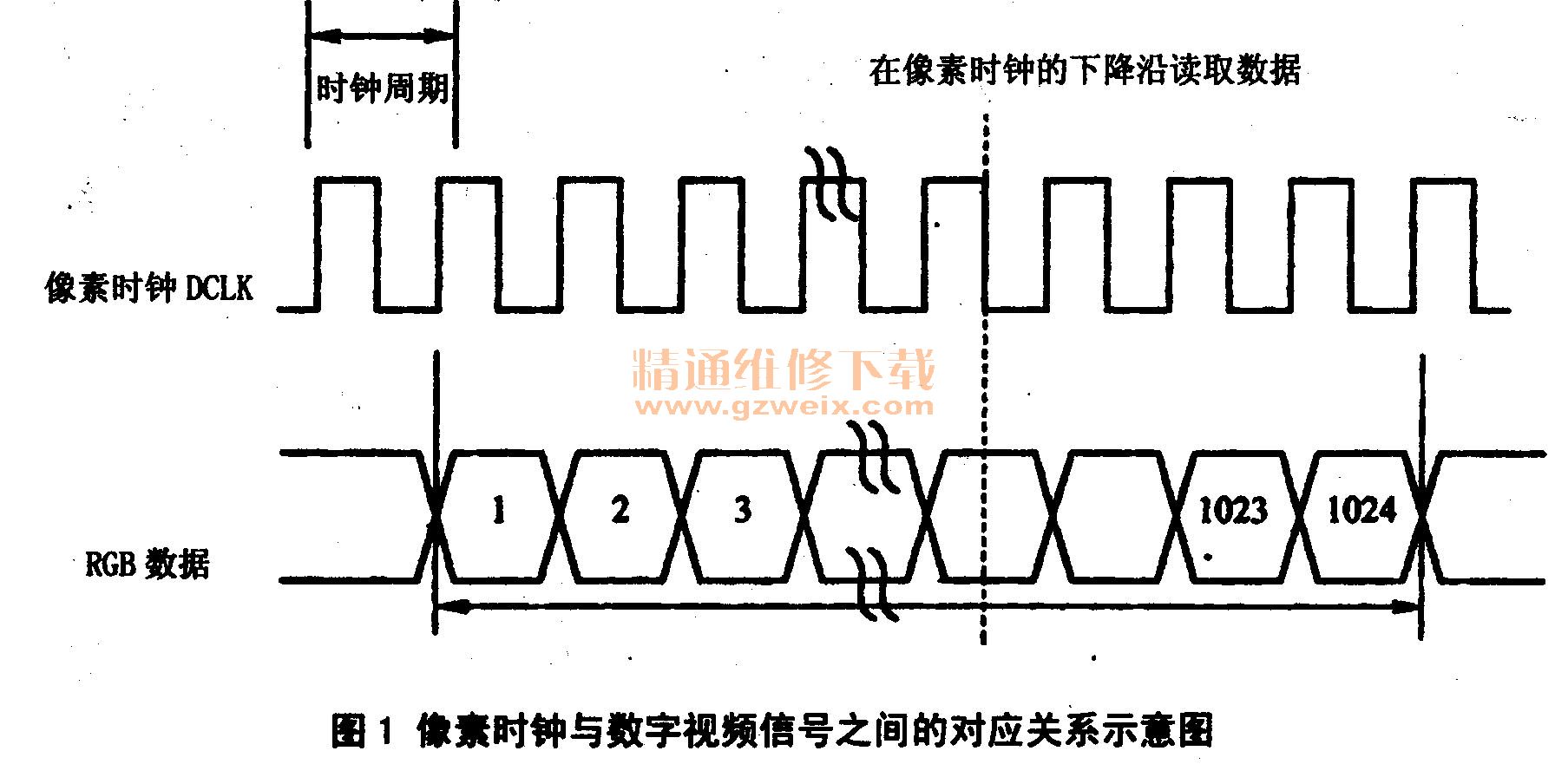

    无论是驱动板电路，还是液晶面板电路，在读取数字RGB信号时，都是在像素时钟的作用与控制下进行的，各电路只有在像素时钟的下降沿（或上井沿）到来时才对数字RGB数据进行读取，以确保读取数据的正确性。图1所示为像素时钟与数字RGB信号之间的对应关系示意图（1024 X 768液晶面板）。

    2．行同步信号（HS）和场同步信号（VS）
    在液晶显示器中，行同步信号（HS)的作用是选择出液晶面板上有效行信号区间，场同步信号（V QNLJ/的作用是选择出液晶面板上有效场信号区间，行场同步信号的共同作用，可将选择出液晶面板上的有效视频信号区间。

    需要注意的是，液晶显示器中使用的同步信号是一个不包含消隐信号的两电平信号，而CRT显示器彩电中的同步信号是一个包含消隐信号的三电平信号。这是因为液晶显示器处理的是数字信号，数字信号只能有两种电平，高电平1和低电平0。

    在电路中，行同步信号常用HS或HSYNC表示，场同步信号常用VS或VSYNC表示。

    3．有效数据选通信号DE
    有效数据选通信号也称数据使能信号，在液晶显示器电路中其表示符号有多种，如：DSP（数字信号处理）、DSPTMG,DEN,DE等，在本文中，一般称其为DE信号。

    (1)设立DE（有效数据选通信号或称数据使能信号）信号的意义

在输入到液晶显示器的视频信号中，有效视频信号（有效RGB信号）只占信号周期中的一部分，而信号的行消隐和场消隐期间并不包含有效的视频数据。因此，液晶显示器中的有关电路在处理视频信号时，必须将包含有效视频信号的区间和不包含有效视频信号的消隐区间区分开来。为了区分有效和无效视频信号，在液晶显示器电路中设置了DE信号。
