(2) DE信号及其产生
    图2所示为DE信号示意图。其中图2 (c)为DE信号。DE是一个高电平有效信号，在DE高电平期间所对应的视频数据信号被认为是有效数据信号，DE的高电平期间与CRT显示器中的扫描正程相对应。从图中可以看出，如果将消隐信号见图2 (a)进行倒相，正好与DE信号相同，但因为在液晶显示器中不能处理三电平的同步／消隐信号，因此，单独设立了一个DE信号。

    有数字视频信号的电路，一般都需要DE信号。对于液晶显示器，DE存在于液晶显示器的两端和中间。“两端”指的是液晶显示器的DV工接口和液晶显示器驱动板与液晶面板的接口；“中间”指的是液晶显示器主控电路。
      (3) DE信号与其他信号之间的关系

    有效数据选通信号(DE)行同步信号(HS)、场同步信号(VS)、像素时钟信号（DCLK）和数字RGB信号这五类信号中，DE,HS,VS属于同步信号，DCLK属于时钟信号，RGB属于数据信号，它们一般都是同时出现的，且DE,HS,VS,DCLK和数字RGB信号都与像素时钟信号DCLK保持同步。

    ①DE信号与行、场同步信号之间的关系：DE信号与行、场向步信号之间的定时关系如图3所示（以1024 X 768液晶面板为例）。图3（a）所示为DE与行同步信号之间的定时关系；图3 (b)所示为DE与场同步信号之间的定时关系。图3 (b)中DE信号上的每一条竖线代表一个行周期的DE信号。

    ②DE信号与RGB数据信号之间的关系：图4为DE信号与RGB数据信号之间的定时关系（以1024 X 768液晶面板为例）。图4 (a)所示是液晶面板上像素的排列方式；图4 (b)中DE信号的高电平持续期间对应于1024 X 768分辨率液晶显示器信号的1024个像素，也就是对应于一行的有效显示时间；图4（c）中DE信号上的每一个高电平区间代表一个行周期的DE信号。以对应于1024 X 768分辨率的液晶显示器信号为例，在一个场周期内共有768个行周期的DE信号，对应于液晶面板上的768行像素。

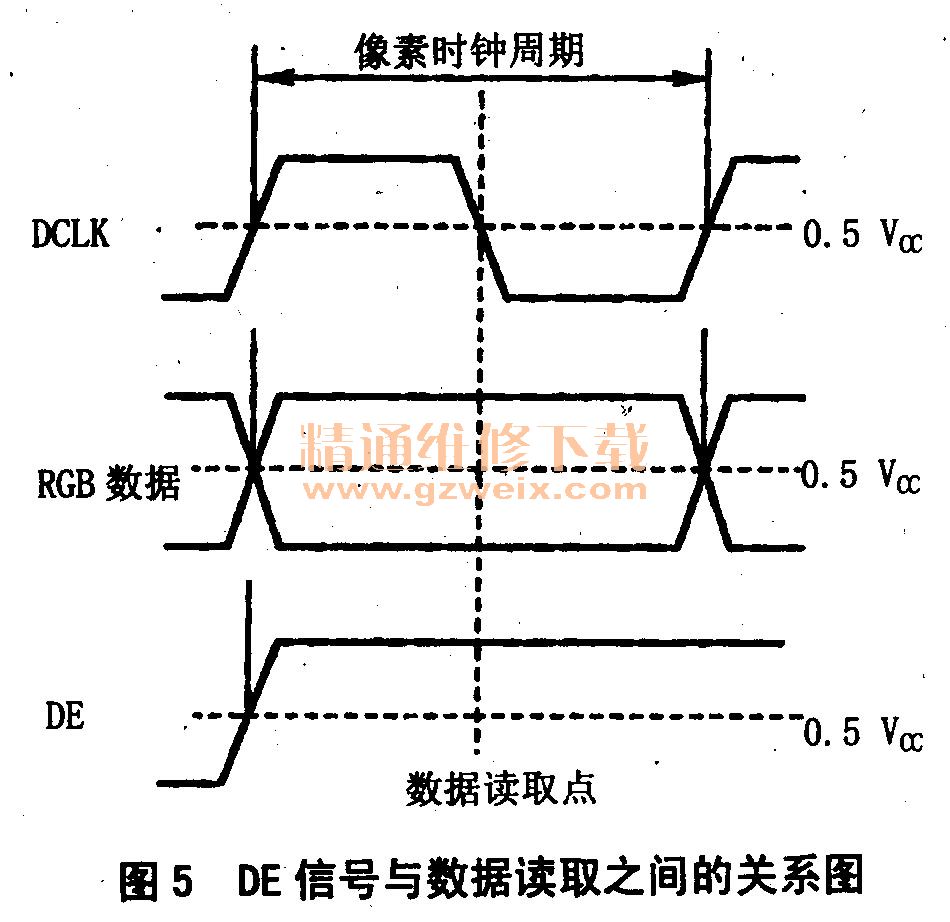

    ③ DE信号与数据读取之间的关系：图5所示为DE信号与在像素时钟DCLK的作用下读取RGB数据的示意图。从图中可以看出，只有当DE信号在高电平期间，且在像素时钟DCLK为下降沿时，相关电路才能对RGB数据进行读取，以确保读取数据的正确性。数据读取时，DE信号高曳平的条件实际上就是选取有效数据的含义。

    ④DE信号与显示画面之间的关系：图6所示为DE信号、有效RGB数据信号与显示画面之间的关系。

    4. DCLK／HS／VS／DE信号小结
根据前面介绍可知。在液晶面板的TTL和LVDS接口中，包括的信号主要有RGB数据信号、像素时钟信号DCLK、行同步信号HS、场同步信号VS及有效显示数据选通信号DE。所有液晶面板都需要输入RGB数据和像素时钟DCLK，但其使用同步信号的方式却不同。
