彩电行电流反流，听起来是奇闻，讲起来却不是笑谈。笔者从事家电维修工作已近30年，第一次遇到行电流反流情况，感到既新鲜又不可思议，最后终于揭开了行电流反流的神秘面纱。

    一台TCL王牌AT21288型彩电，采用超级芯片8803（掩膜型号TCL-A04V01-TO），该机出现三无故障，指示灯不亮。经查行输出管Q402击穿，场输出块STV9302烧裂，如图1所示。更换行管、场块，用假负载代替负载试机，+B高达160V，正常应在110V;查开关电源中C810变质，更换C810后再试机，+B为110V,正常。去掉假负载通真负载后试机，仍旧三无，经查行限流电阻R403（1Ω）开路，场块限流电阻R405（1Ω）开路。更换R403, R405后通电试机，图声出现，但行中心右移约四分之一，屏幕左边四分之一是黑屏，如图2所示。去掉信号，左边四分之一仍是黑屏，右边四分之三是蓝屏。显然是行中心右移，应与行脉冲是否送到8803的12脚有关系。测8803的12脚有5Vp-P波形，正常。难道是存储块24C16数据改变了，或者超级芯片8803损坏。好在身边有一台已经检修好了的同型号电视机，首先替换存储集成块24C16，试机故障仍旧，说明存储块24C16正常；再更换超级芯片8803，试机故障仍旧，说明超级芯片8803正常。检查8803供电及外围元件均正常，至此无计可施了，可谓黔驴技穷。难道是行偏转线圈有问题？又更换了同型号的偏转线圈，试机故障依旧，说明行偏转线圈正常。

    测一下行电流吧!用47型指针万用表的直流10V电压挡，测行供电限流电阻R403的电压降，就能算出行电流多少。于是将红表笔接＋B端，黑表笔接行变④脚，去掉信号测静态电压，这时奇怪的现象发生了，表针反偏！无法测量，难道是两只表笔插反了吗？经仔细检查，确认两只表笔接的正确，可能是万用表有问题。于是换一台DT9208数字万用表，用直流2V电压挡，将红表笔接＋B端，黑表笔接行变④脚，结果读数为-0.52V，也为负值，说明行变④脚直流电压比＋B端高，也就是说行电流反流。

    行电流反流，第一次遇到，也没听说过，理论上也讲不通，笔者不敢相信。于是将行供电限流电阻R403取为-520mA左右，行电流确实反流，可见行电流反流是导致行中心右移的原因。如果找到行电流反流病根就找到行中心右移的病根，于是重点检查行输出级以及电源纹波是否过大，因为电源纹波会导致一些怪病。

    测+B纹波不大，代换C872 , L801, C411试机，故障仍旧；测行管集电极波形正常，行变各脚波形也正常；最后查出为C420击穿短路，是＋B升高所致。更换C420试机，行中心恢复正常，故障排除，此时再测行电流，行电流改邪归正，不再反流，静态行电流为280mA。

    为什么C420击穿短路会导致行电流反流呢？分析：正常时D405将部分行脉冲进行整流，对C420充电，途径为D405负端→L412→L411→行偏转线圈→行变②脚绕组→行变④脚→R403→C420→405正端，在C420两端形成上正下负的30V左右直流电压，故不会形成直流电流。

    当C420击穿短路后，C420变成导线，失去隔直流电作用，故形成直流电流，途径为D405负端→L412→L411→行偏转线圈→行变②脚绕组→行变④脚→R403→短路的C420→405的正端，且这路电流很大，流经行变④脚、②脚所接绕组及R403时方向为反向。

    与此同时，正向电流由＋B→R403→②脚、④脚所接绕组→行管集电极。方向相反的两个电流都同时流过R403 ,②脚、④脚所接绕组，由于反向电流大于正向电流，故表现为行电流反流。

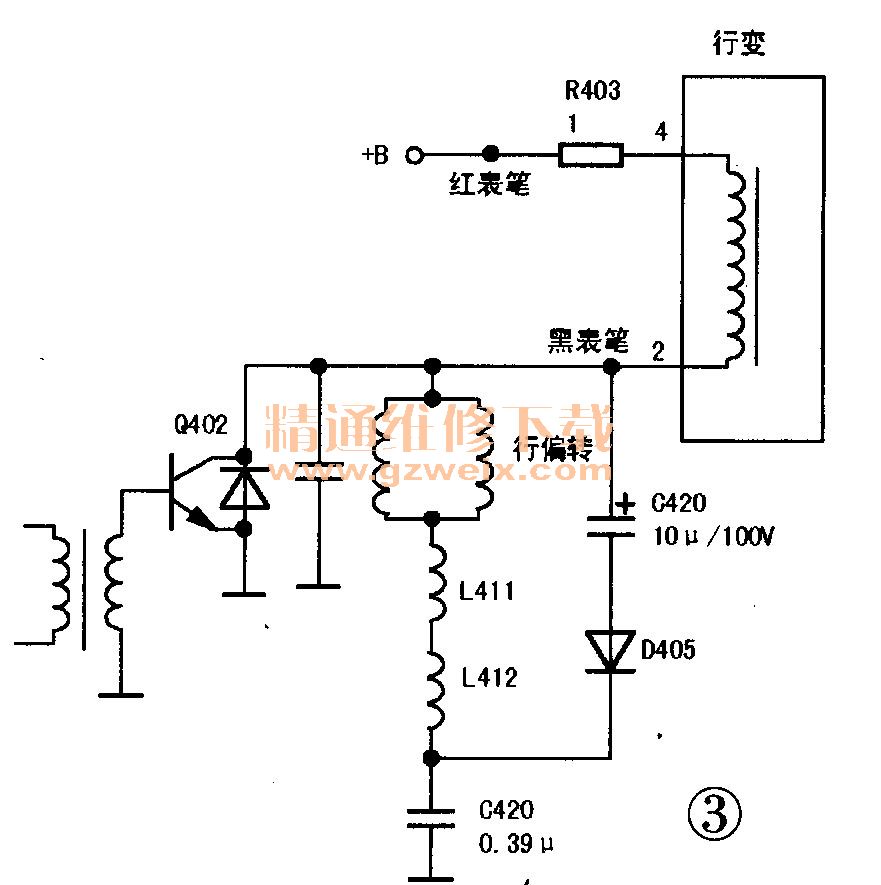

    为了验证分析是否正确，做以下测试。将击穿短路的C420上机，断开＋B与C420正端的电路，串入直流电流表，红表笔接＋B，黑表笔接C420正端，不接信号通电试机，读数为800mA，如图3所示。

    可见分析正确，这样答案就出来了，流过P,403,脚、②脚所接绕组反向电流为800mA，流过R403,脚、②脚所接绕组正向电流为280mA，那么280mA-800mA=-520mA。这个一520mA电流就是实测的行电流，为反向行电流，也就是说行电流反流。

    当C420击穿短路后，行偏转线圈里有直流电流通过，故行中心右移。
