CRT电视机和显示器行扫描电路正常工作的时候，行管基极的电压值一般在一0.35V～－0.1 V之间，可能有些初学的朋友要问：为什么行管的基极电压为负的数值？在实际的维修中，通过测量这个数值，我们可以得到什么样的信息呢？一般而言，如果行管基极电压为零，说明行推动以前的电路没有工作；如果基极电压在－0.35V～－0.1V这个范围内，说明行振荡、行推动基本是正常的；如果行管b极电压在此范围之外，说明行电路有很大欠激励或过激励的可能。下面通过对行电路的原理详细分析来阐述上述现象的机理。

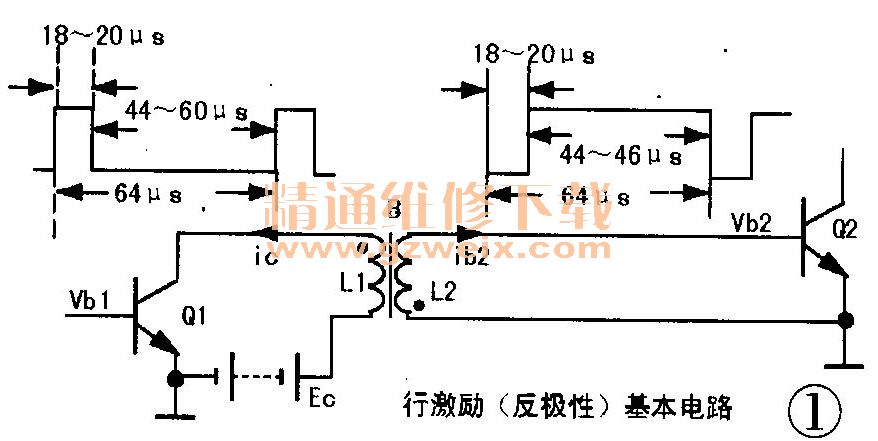

    如图1为典型的行输出和行激励级的基本电路和工作原理图。我们从t0时刻来研究行电路反向激励过程。

    在t0之前，行激励管Q1饱和导通，此激励管集电极电流Ic1线性增大，此时Ib2为零，行输出管Q2截止。到t=t0时刻Q1由饱和突然变为截止，Ic1瞬间下降为零，初级电流的突然变化会使次取感应出电压vb2，使开关管导通，形成电流Ib2，此时由于初级回路被切断，次级电流Ib2近似突变到Ib20，然后最大值开始按照指数规律慢慢下降，经过T2约44μs ～46μs）正程时间，t=t1的时候应能保证Ib2（＋ ）>21cp/p，即输出管Q2导通的过程中，Ib2始终不小于输出管饱和基极电流的两倍，以减小开关管的开通损耗。

    当t=t1的时候，Q1再次饱和导通，由于变压器的耦合vb2为负，行管截止，如果ib2立刻为零，则在初级电路立刻产生电流Ic10，在此基础上按照指数规律上升至Ic1。但实际上，在开关管由饱和突然转为截止的过程中，由于电感的储存效应，ib2不是立刻为零，而是形成了一个反向的基极抽出电流，瞬间的最大值为Ib2（－），之后迅速下降，此电流反映在激励管Q1由截止转为导通的瞬间就会在ic1的波形上形成一个尖角，之后ic1从最大值Icm下降，到t2时刻回到由Ic10指向Ic1的上升曲线。

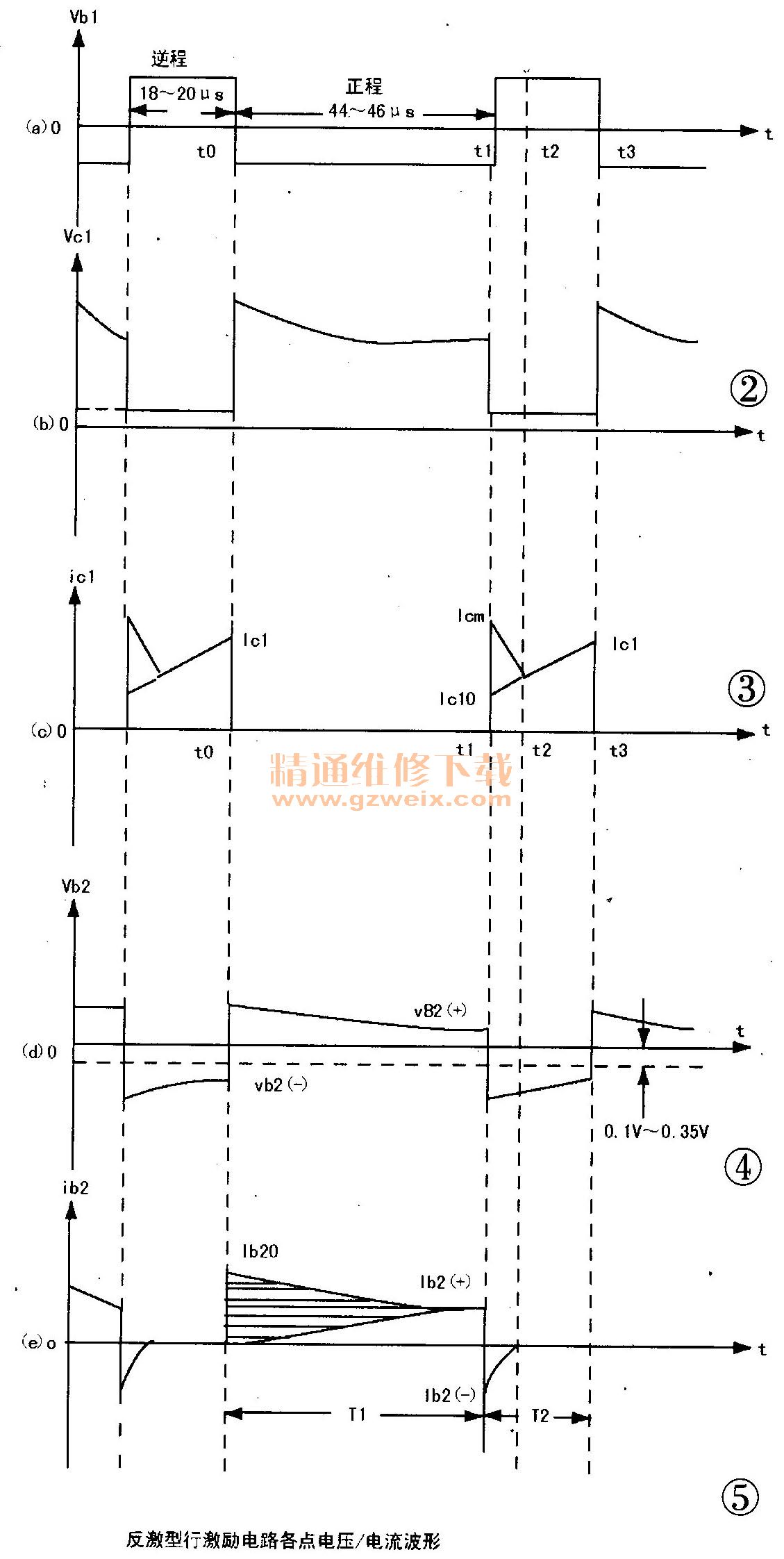

到t=t3时刻，行激励管Q1基极输入负脉冲而截止，行输出管Q2再次饱和导通，重复下一个周期。相关图示见图2～图5。

    大家知道，由于晶体管不是理想的开关特性，会引起导通和关断的时候时间延时和波形变坏，简单说就是行管存在一定的上升时间和下降时间，导致的后果就是在开通和关断的过渡期内功耗增大，威胁行管的安全。为了降低功耗就必须要尽量减少上升时间和下降时间。缩短上升时间，就要使开关管饱和深度增加，即增加开关管导通时的激励电流幅度，而从减少下降时间的角度考虑，饱和深度不宜过深，导通激励的幅度又不要太大，但太小不利于减少上升的时间。一般还是采取过激励的方式，采取最大临界激励的两倍的激励电流2Icp/倒Icp为最大偏转电流，理论的推导得知超过两倍激励电流，缩短上升时间的作用就不明显了，而且会增大开关管关断时行激励和输出级的功耗），而减少下降时间同样是采用反向过激励（基极加负压，短时间形成基极反向抽出电流）的方式。开关管导通时不是工作在临界饱和的状态，在整个开关管导通的时间内，激励的强度也不是基本不变，激励电流是按照指数规律下降的，一方面开关管的基极电流下降，同时集电极电流（行偏转电流）上升，开关饱和的程度逐渐减弱，但要保证在偏转电流达到峰值的时候，开关管的基极电流仍能保证二倍临界饱和电流的过饱和条件。要注意的是行激励方式是变压器反向激励方式，在行激励管导通的时候，行输出管截止，行激励变压器初级储能，当行激励管突然截止，行激励变压器在行激励管导通的时候存储的能量通过行输出管释放，形成驱动行输出管饱和的基极电流，我们希望这个电流是不变的，甚至最好是和行偏转电流波形同步的慢慢增大的锯齿波形状，但很明显，在反向激励模式下，这个电流是按照指数规律缓慢下降的。如果只是满足上述过激励的条件，激励电流k2也只需要一个锯齿波的电流，如图5所示阴影区的电流，就是多余的激励功率，需要的激励功率太大，这是反向激励方式的缺点。

    理解了行激励的原理，我们再来分析行输出管基极电压测量值的意义。
    从图4中可以明显看出，开关管Q2的基极电压Vb2是一个不对称的脉冲波形，正方向的电压由于开关管be结的钳位作用而会明显小于负向电压，而用万用表的直流挡测量的是电压的平均值，所以，测出的电压值是负值。顺便说一下，很多自激振荡电路的三极管基极也是负的偏压，道理是一样的，如果人为破坏振荡的条件（比如短路振荡线圈）而基极的偏压没有变化，就可以确定电路没有起振，这是过去维修中常用的简易方法，同时，通过基极负偏压的大小也可以估计振荡的强弱。
