二、代换液晶屏的选择

    在选择液晶屏的代换型号时应注意以下几点：
    1．屏幕尺寸与物理分辫率相同
    屏幕尺寸相同，这主要出于安装要求；分辨率相同，这主要是便于与原主板尽可能匹配。若换用尺寸相同但分辨率不同的屏后，显示的图像会异常，甚至无法显示。常用于彩电的液晶屏的分辨率主要有1366 X768、1280 X768、1280 X720及1920 X 1080，前三种分辨率的屏常称为标清屏，分辨率为1920X1080的屏常称为高清屏。

    2．屏的彩色度相同
    目前，LCD面板的彩色度有6bit、8bit、10bit三种，最常见的是8bit，只有极少数液晶屏采用6bit，而10bit多用于高清液晶屏中。另外，部分液晶屏设置有8bit/ 10bit的选择端口，通过切换该端口的高低电平，可让该液晶屏工作于这两种彩色度方式下。

    3．水平与垂直方向的刷新率相同

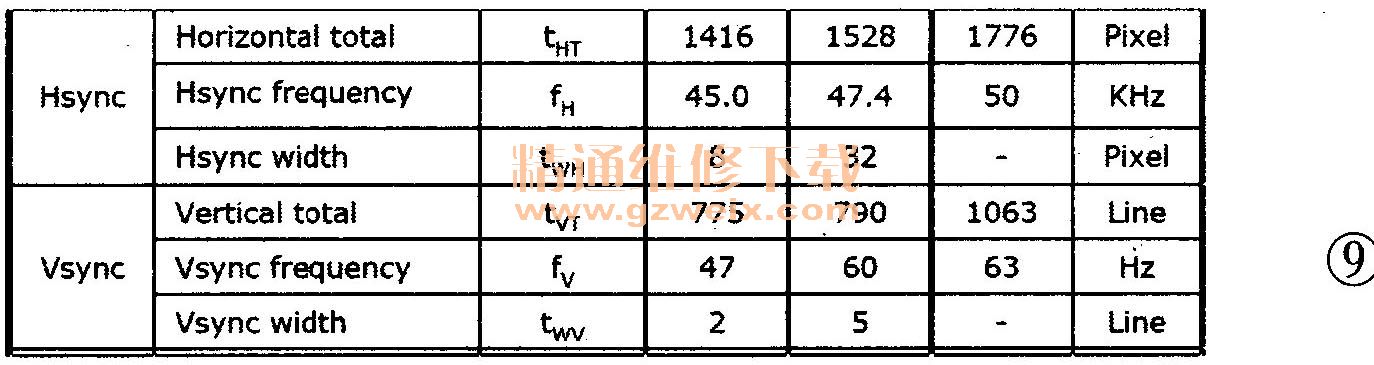

    液晶屏的水平、垂直刷新率可查阅其屏规格书得到，如图9所示，该屏的水平刷新频率为47.4kHz，垂直刷新率为60Hz。

    4. LVDS信号的路数应一致
    在上面介绍中，提到LVDS信号有“6位单4组差分”、“6位双4组差分”等说法，这里所说的“单”、“双”也就是常说的路数，即“1路”、“2路”，因此“6位单4组差分”常简称为“单6线”，“6位双4组差分”常简称为“双6线”。同样，“8位单5组差分”常简称为“单8线”，“8位双5组差分”常简称为“双8线”。

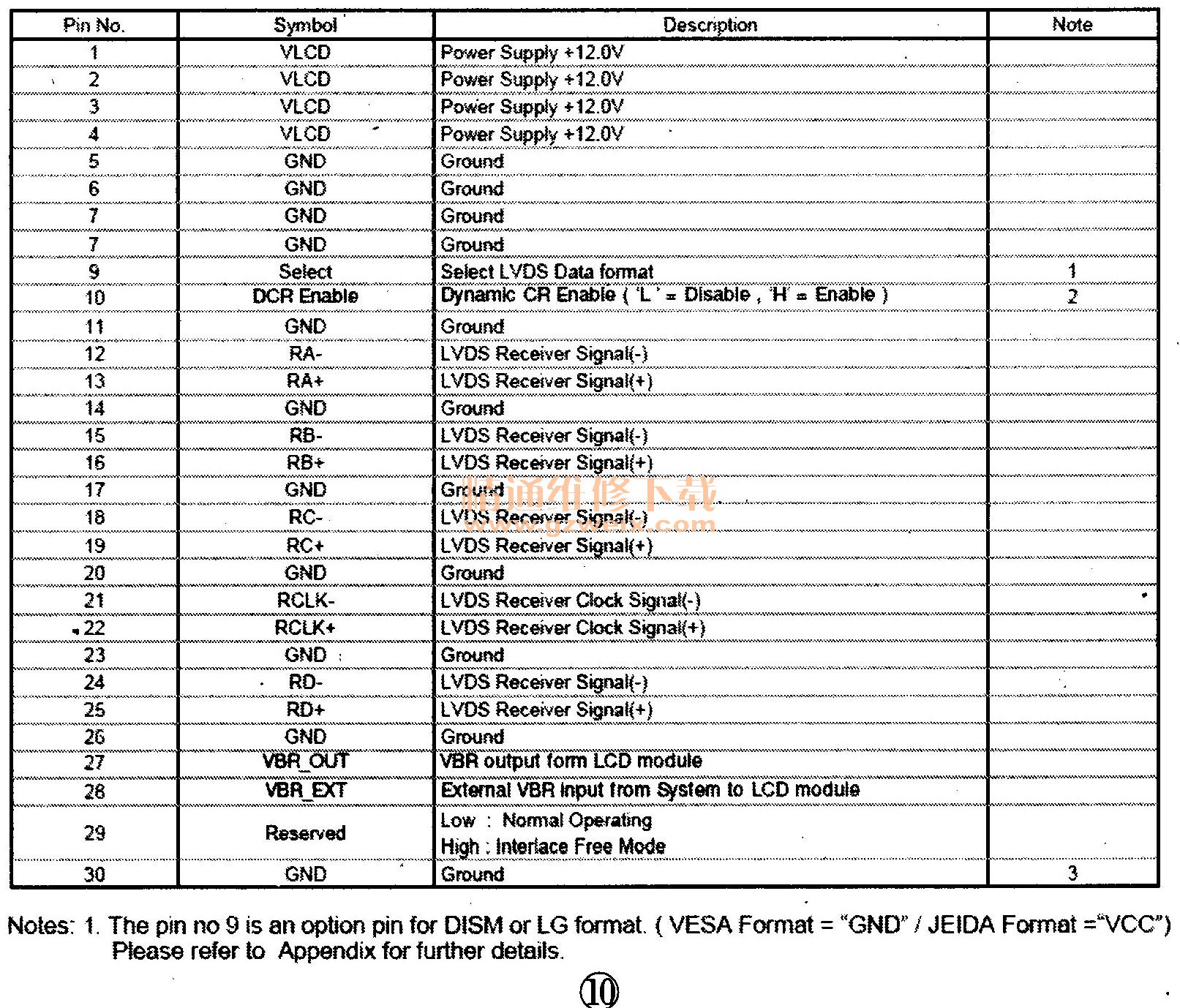

    对于LVDS信号路数的准确判定方法主要有以下两种：一是查阅液晶屏规格书，通过其逻辑板的上屏线接口定义来判断，例如：LC320WXN型液晶屏，其逻辑板的接口定义如图10所示，从表中不难看出，该屏的LVDS信号只有一路，且这一路下有RA-RD四组数据信号，一组时钟信号RCLK，属于8位单5组差分类LVDS信号。

    第二种方法是查阅该液晶彩电的主板电路图，通过主板上的LVDS信号输出插座（又称上屏线插座）中实际启用的引脚定义来判断。由于不同品牌、不同型号的主板，其上屏线插座的形状、引针数与引脚功能不尽相同，为说明这一问题，下面以部分TCL液晶彩电主板的标识为例。

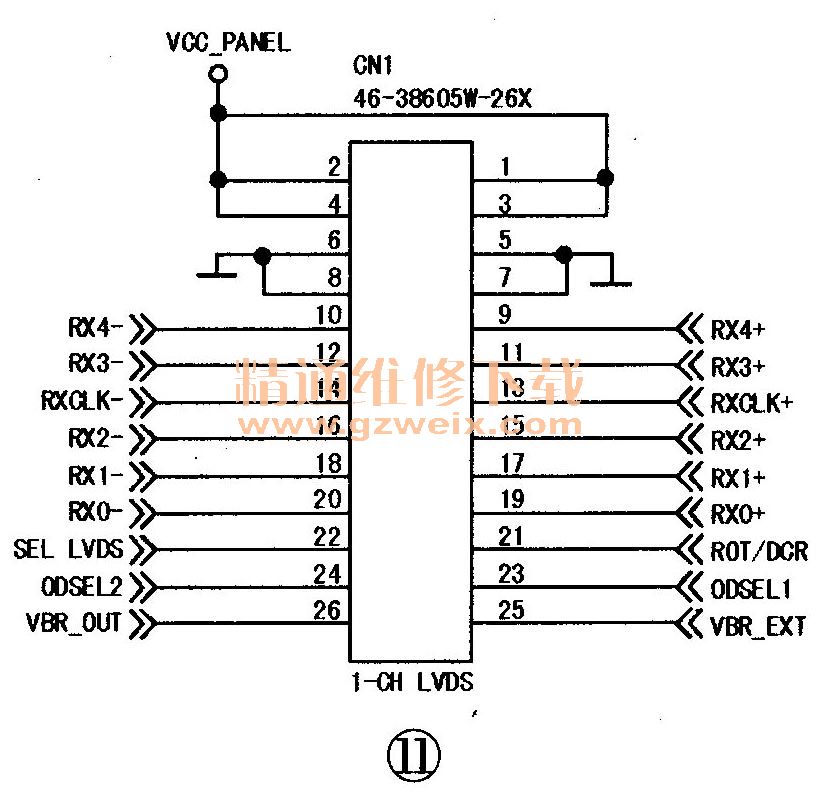

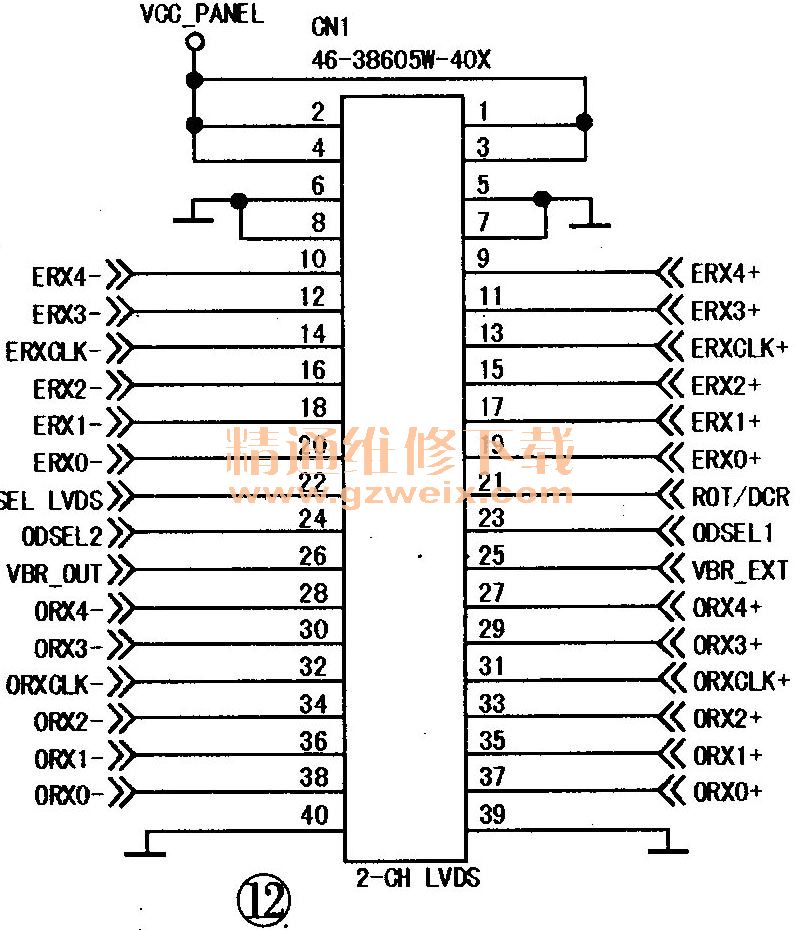

    常见的标清液晶屏及部分高清屏采用1路LVDS传输，该类屏所对应主板的LVDS插座如图11所示，其输出的LVDS信号只有一路，且这一路下有RXO-RX4五组数据信号，一组时钟RXCLK信号，属于10位单6组差分类LVDS信号（常简称为“单10线”）。部分高清屏采用2路LVDS传输，该类屏所对应主板的LVDS插座如图12所示，其输出的LVDS信号有RX和ERX两路，且分别对应一组时钟信号ERXCLK和ORX-CLK。在这两路LVDS数据信号中，又分别有ERXO-ERX4和ORXO-ORX4共10组数据信号，属于10位双6组差分类LVDS信号（常简称为“双10线”）。

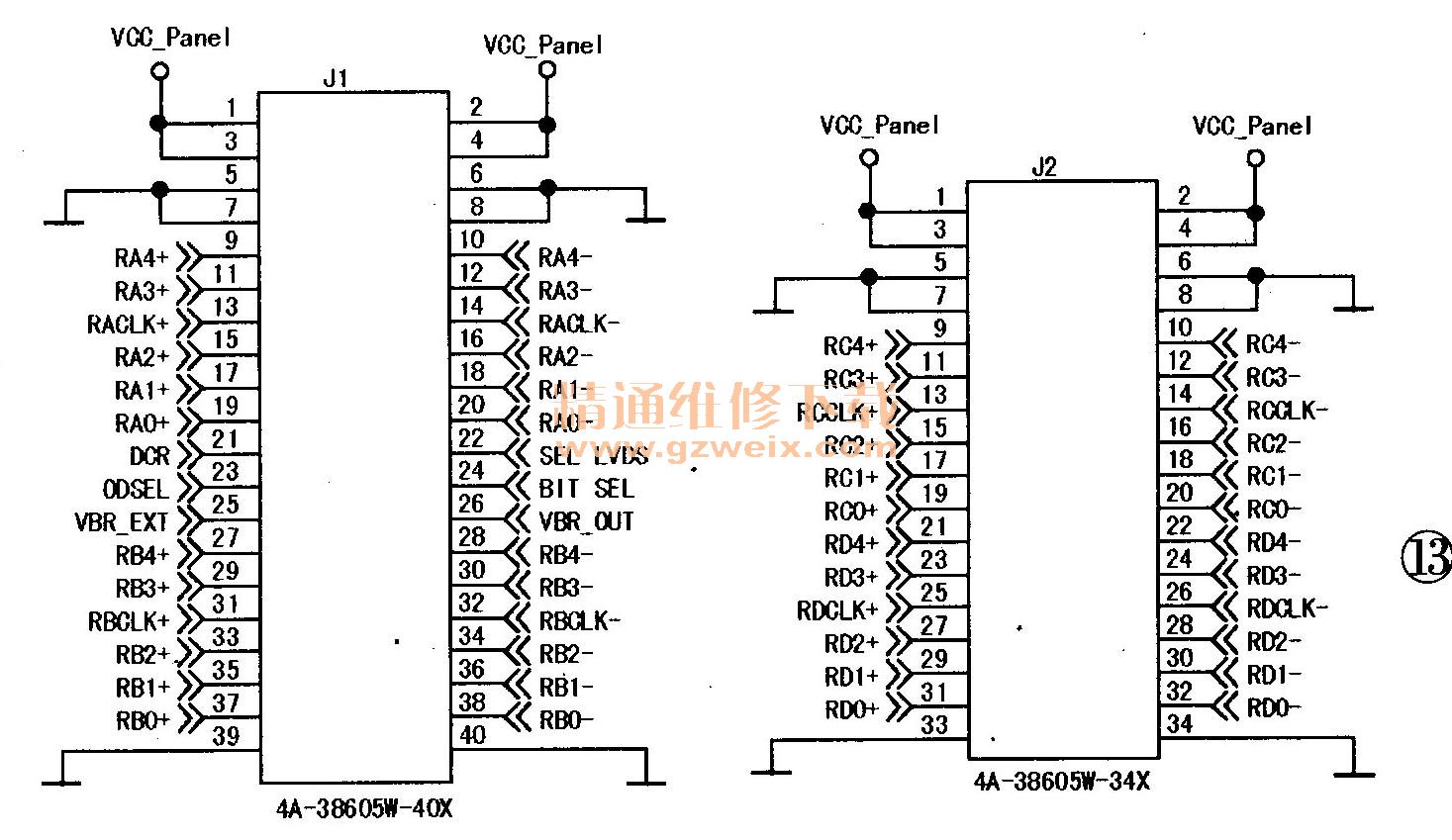

    部分全高清FHD-120HZ屏多采用4路LVDS传输，该类屏所对应主板一般设置有两个LVDS插座，如图13所示，插座J1 J2中共输出RA-RD四路LVDS信号，每一路均对应一组时钟信号，即RACLK-RDCLK，且每一路下又有五组数据信号，即RA0～RA4、RB0～RB4、RC0～RC4、RD0～RD4。

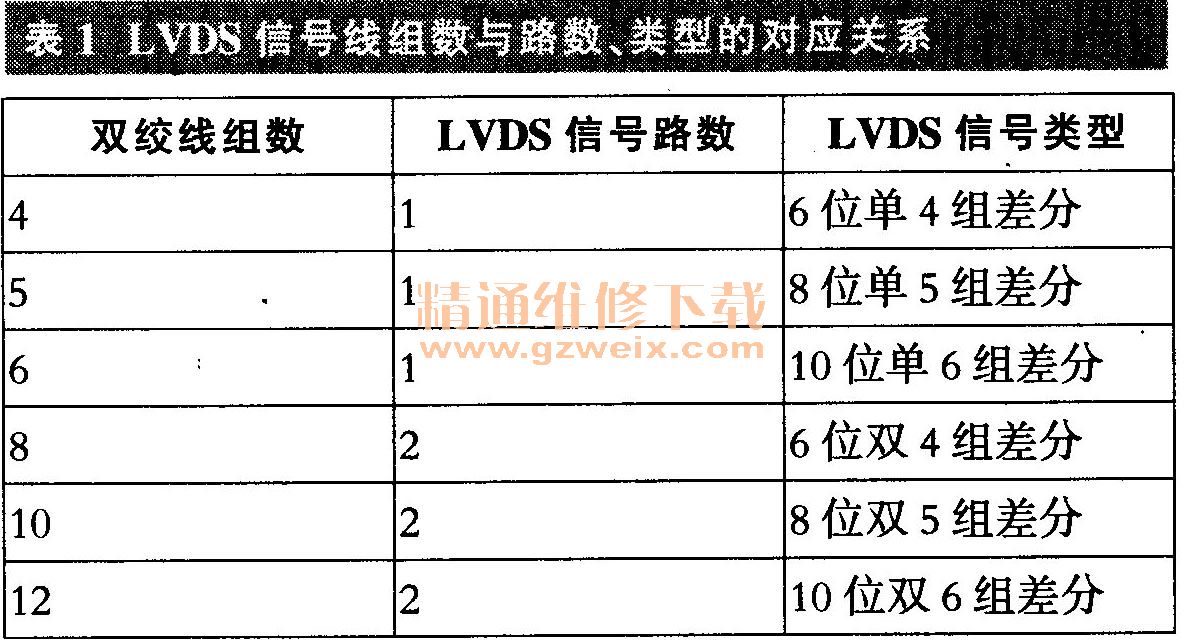

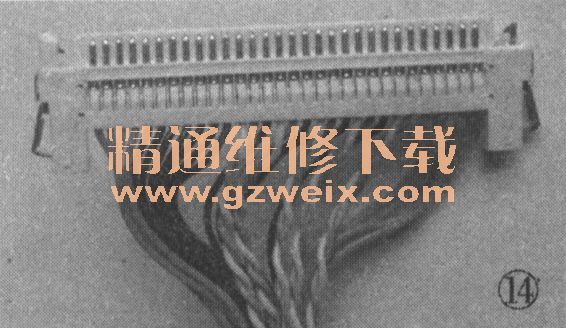

    另外，在实际换屏操作时，也可通过察看LVDS上屏线中双绞线的组数来判断LVDS信号的路数。在上屏线中，数据线与时钟线通常双绞线连接，如图14所示，绞在一起的两根线算一组，其组数与LVDS信号的路数、类型对应关系见表1。值得一提的是，部分上屏线中的供电、接地或特殊功能控制线也采用双绞线，这在计数时应先减去这些双绞线，避免得到错误的结果。

    5. LVDS信号格式一致
    由于LVDS信号有JEIDA、VESA两种格式，要求代换的屏与原屏的LVDS信号格式相同。如条件允许，应尽可能选用能工作在JEI-DA、VESA两种格式下的液晶屏。这类屏的逻辑板上屏线接口中有一个选择端口，通过切换该端口的高低电平来选择格式，参见图10，该型液晶屏逻辑板的上屏线接口中的⑨脚就为LVDS信号格式选择端，接低电平时，为VESA格式；接高电平时，为JEIDA格式。
