三、上屏电压与上屏线的改动
    1．上屏电压的改动
    上屏电压即逻辑板的供电电压，具体值主要有3.3V、5V和12V三种。对于22英寸及其以上的液晶屏，其上屏电压通常为5V或12V，在更换液晶屏时，一定要先确认主板输出的上屏电压与液晶屏的实际上屏电压是否一致。若前者高于后者，通电后就极易导致逻辑板或液晶屏损坏。

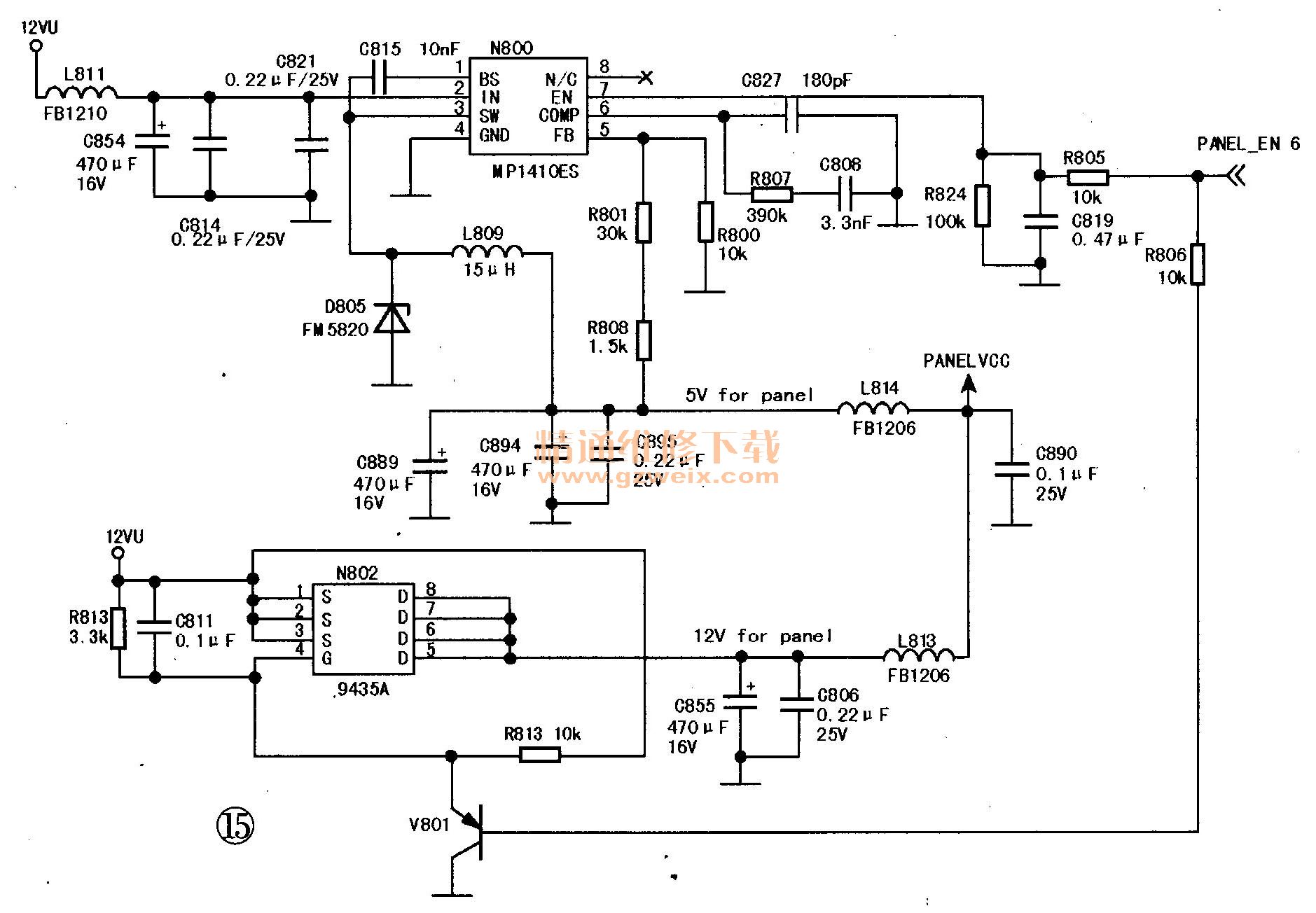

    大多数液晶彩电主板为了能配接多种型号的液晶屏，其上屏电压控制电路可输出多种电压。例如在TCL LC32AS20液晶彩电中，其上屏电压控制电路如图15所示，DC-DC变换块N800 （MP1410ES）及其外围元件组成5V上屏电压形成电路。当控制信号PANEL EN为高电平时，N800的⑦脚（始能端）为高电平，N800工作，将②脚输入的＋12V电压降压后从③脚输出，经L809、C889、C894等元件滤波后得到＋5V电压，通过L814及上屏线送往逻辑板。

    P道沟场效应管N802（CEM9435）与三极管V801及其外围元件组成12V上屏电压形成电路，N802的作用等效于一只开关。当控制信号PANELes EN为低电平时，三极管V801饱和导通，则N802的④脚（栅极）为低电平，N802导通，从D极输出＋12V电压，通过L813及上屏线送往逻辑板。在此过程中，N800因⑦脚为低电平而不工作。

    由于N800是一款输出电流可过2A的电流控制模式开关降压转换器，输入电压范围是4.75V～15V，其输出电压可通过⑤脚（反馈输入端）外接的分压电阻的阻值比例来调节，因此若用该主板配接上屏电压为3.3V的液晶屏，将电阻R801、R808的阻值分别改为15kΩ和2kΩ即可。

    2.上屏线的改动
    电视主板上的LVDS信号输出插座各脚功能固定，逻辑板的LVDS信号输入插座的各脚功能也是固定的，上屏线就是将这两者的相同功能引脚连通。如果这两者中任一一个改变了，则上屏线中的连线也需作对应的改变。显然，在换用不同型号的液晶屏时，逻辑板的LVDS信号输入插座的引脚功能极有可能发生了改变，这时就不能直接使用原屏线了，而是需进行改动，其改动过程就是按照新的对应关系重新跳线，下面举例说明。

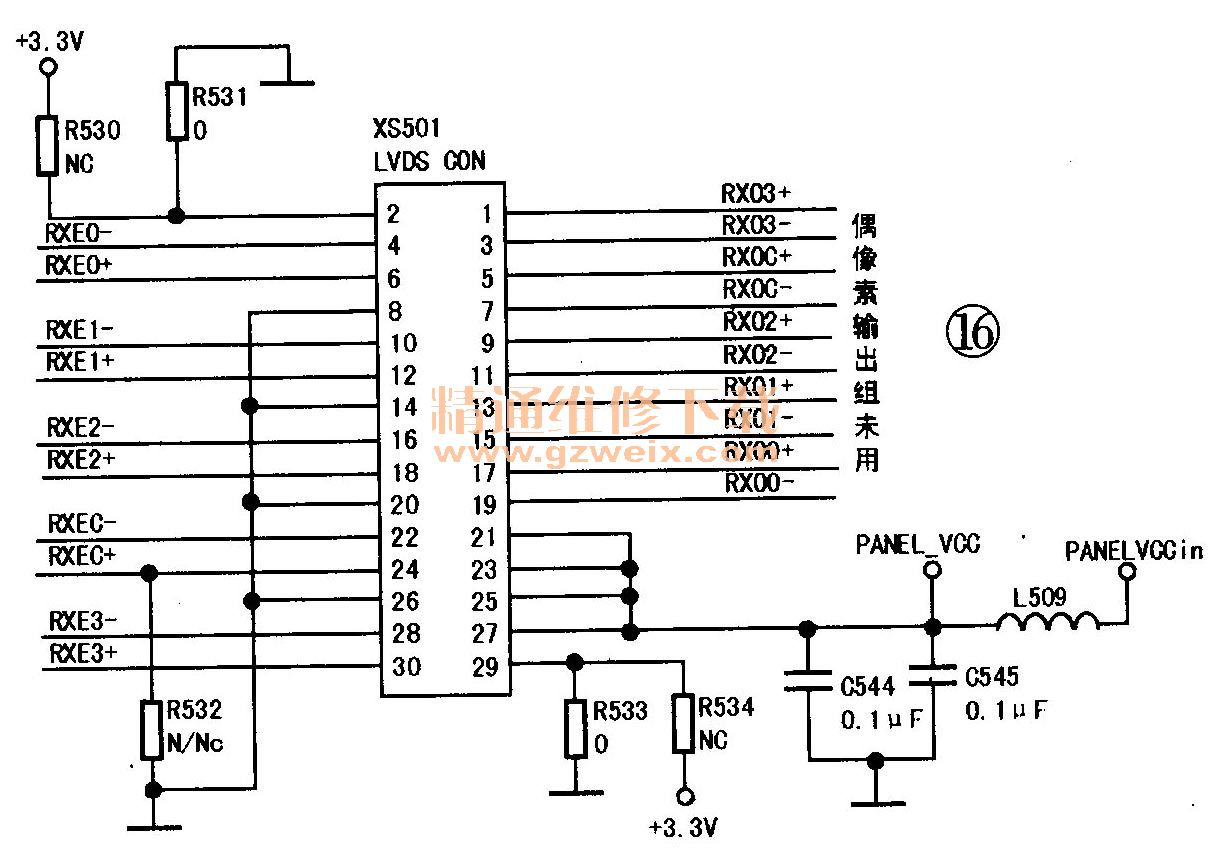

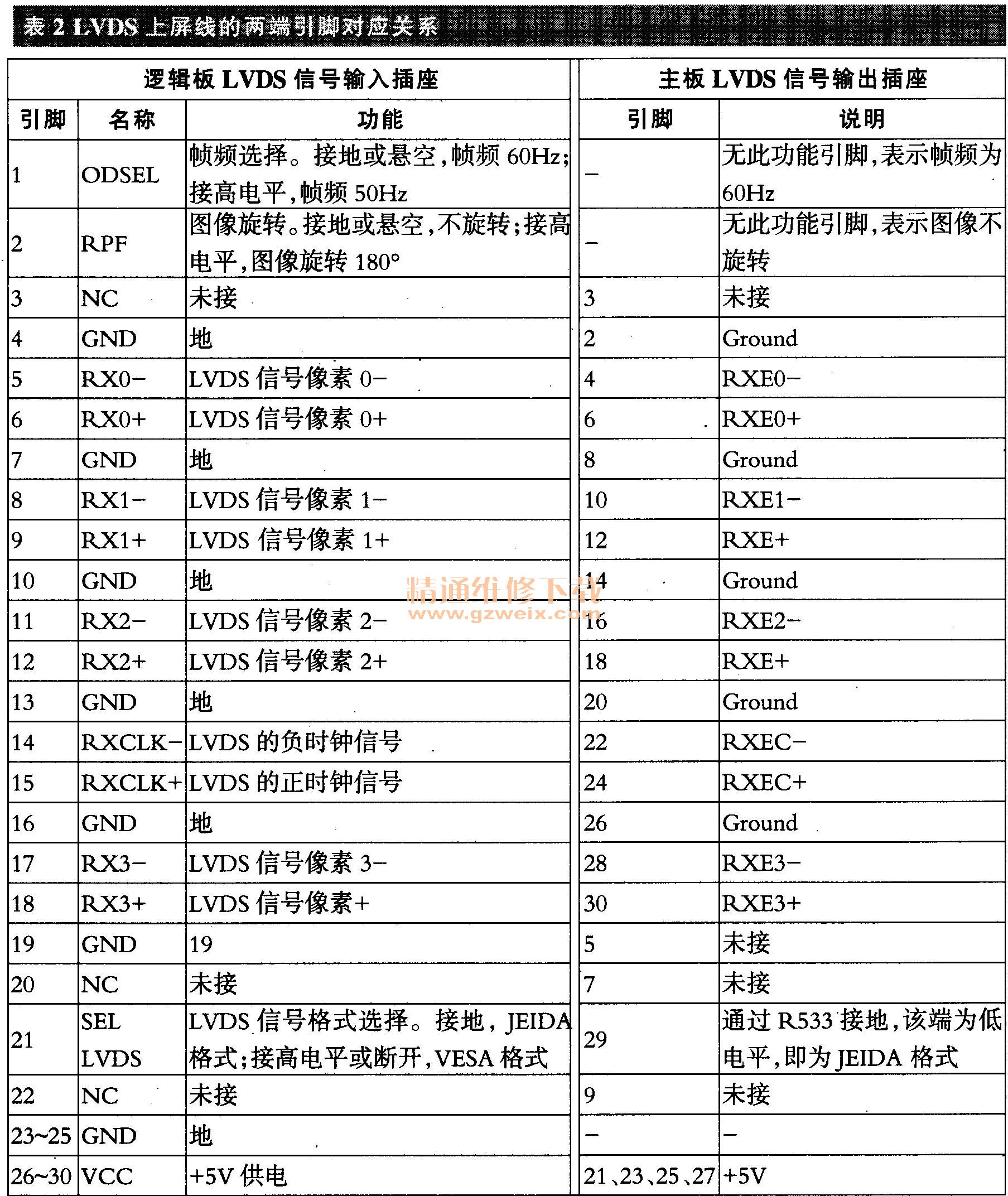

    一台32英寸液晶彩电，原机所用LG液晶屏已损坏，现准备换上32英寸的奇美液晶屏。该机主板上的LVDS信号输出插座电路如图16所示，从线路连接看，实际只用了一路LVDS信号，即用了RXE0～RXE3数据信号与RXEC时钟信号，而另一路数据信号RXO0～RX03与RXOC时钟信号未用。接下来查阅资料找到这块32英寸奇美液晶屏的规格书，并列出与主板上LVDS信号输出插座的引脚对应关系，即LVDS上屏线的两端引脚对应关系，见表2。

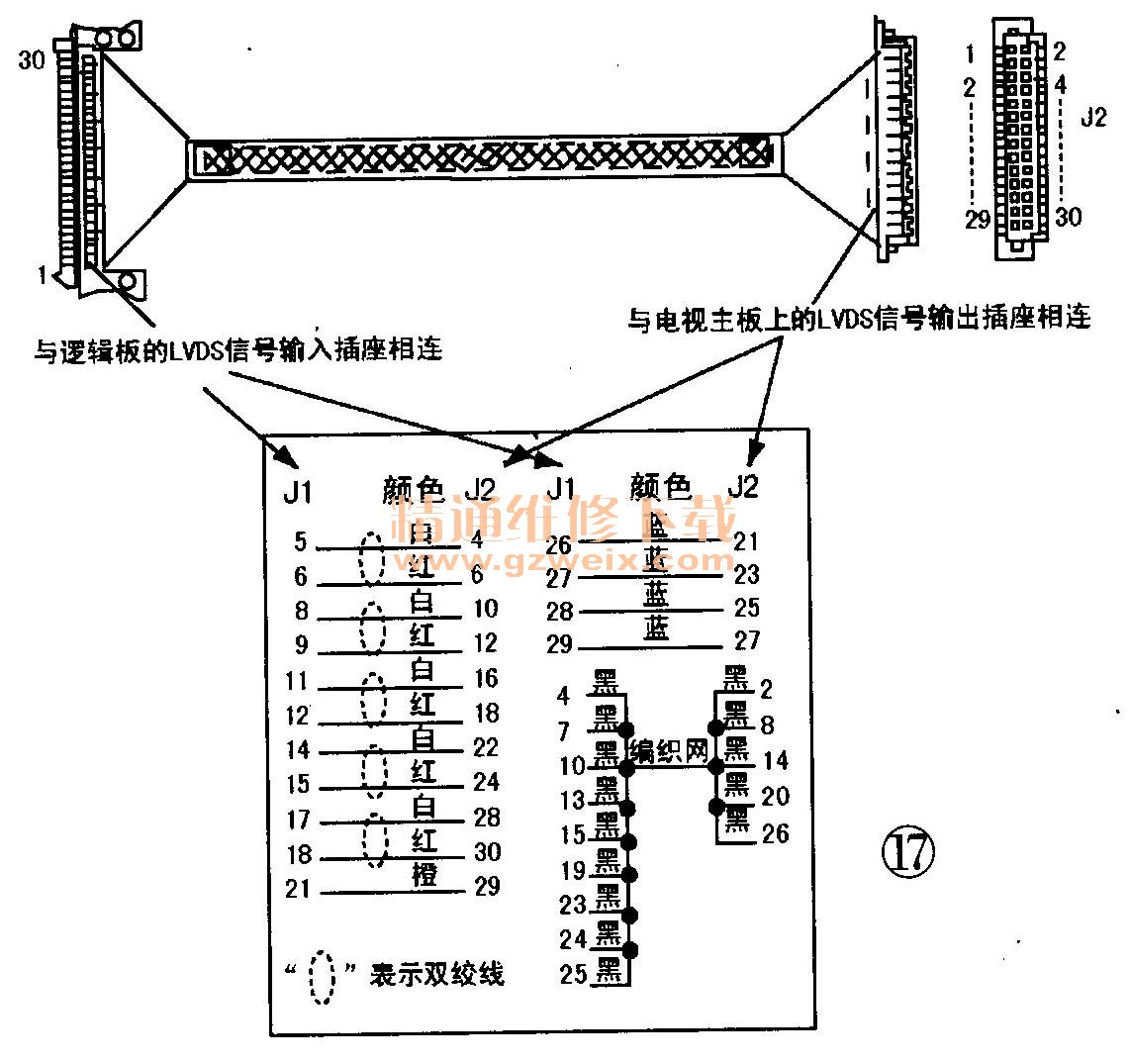

    跳线时，将上屏线与主板相连接的线头从插孔中抽出（不可改动上屏线与逻辑板相连端的线头），然后对照表2，将线头插入对应的孔位中，如图17所示。

    四、软件参数的调整

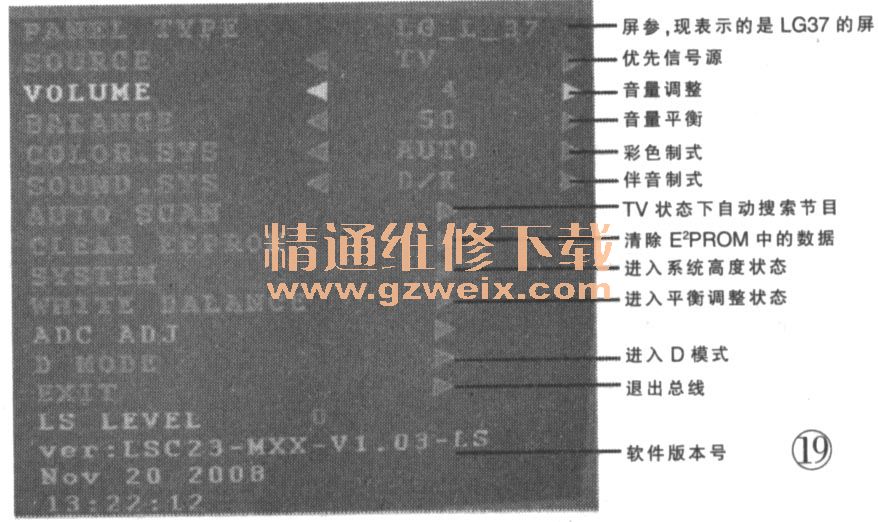

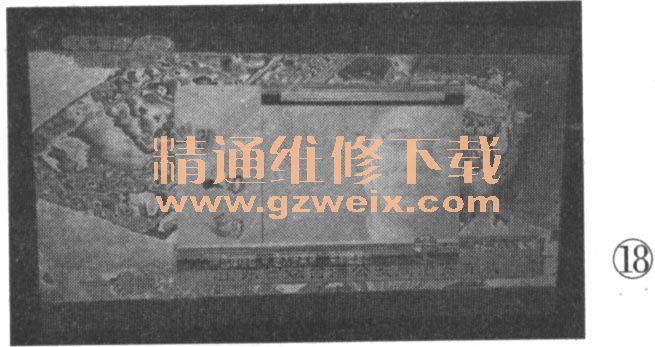

    若更换液晶屏后，图像上出现色斑、彩色颗粒或彩色条纹等现象，如图18所示，在确认上屏线的跳线与连接均正常的情况下，可进入总线，试着更改屏参数选择（常简称为“屏参”）项的值，如图19所示，“PANELTYPE”一项即为屏参数选择项，现选择的是LG 37英寸屏。若仍无效，则需检查逻辑板上的LVDS信号格式选择端口（常标注为“LVDS Option”，“Select”等）的电平值是否正常。
