液晶屏是通过在两片玻璃板之间制作很多空隙，分别在里面注入液晶分子，在玻璃板后方设置了一组荧光灯管而组成的。液晶屏发光原理示意图如图1所示。荧光灯管发出的光经由一组棱镜片与背光模块，将光源均匀地传送到前方。

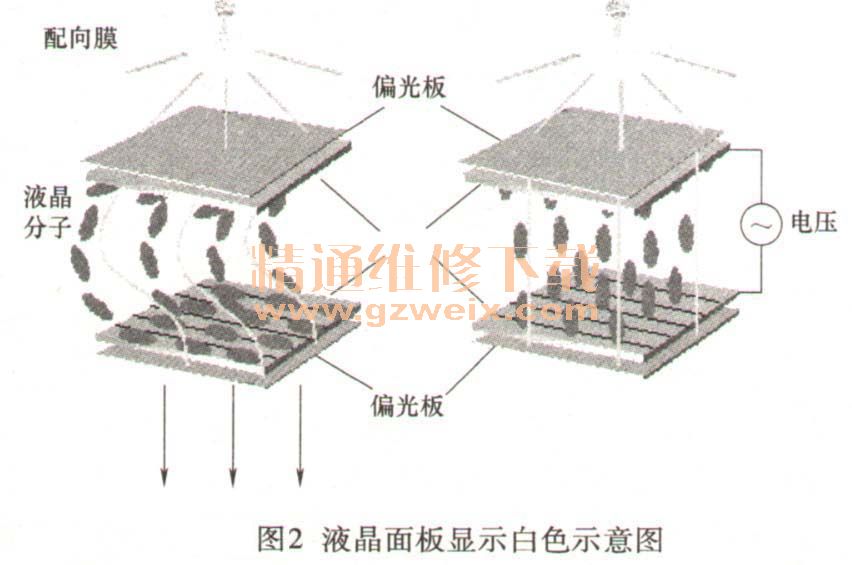

    两个电极之间电场引起液晶分子产生扭曲向列的电场效应，以控制光源透射或遮蔽，在液晶分子之间产生明暗变化，将接收到的影像信号显示出来，并通过彩色滤光片，显示出彩色影像。在两片玻璃基板上装有配向膜，控制液晶分子沿着偏光板做90°的扭转，当玻璃基板没有加人电场时，光线透过偏光板，液晶面板显示白色，如图2所示。当玻璃基板加人电场时，液晶分子产生配列变化，光线通过液晶分子空隙维持原方向，被下方偏光板遮蔽，光线无法透出，液晶面板显示黑色。

    LED液晶屏就是屏光源采用LED发光的液晶屏。LED可以发出从紫外到红外不同频段、不同颜色的光线，这样一来，在色彩的表现上，LED背光具有明显的优势，在色阶上比普通液晶屏表现得更好、更精准，在灰度与色彩过度上基本上能达到CRT的水平。同时，采用LED作为背光后，液晶屏的体积将大大缩小。背光中的LED是由许多栅格状的LED组成，每一个格子中都拥有一个LED，能真正实现光源平面化。
    LED液晶屏的工作原理与普通液晶屏基本类似，不同之处主要是背光源的不同。图3所示为 LED液晶屏工作原理示意图。
