松下X50/XT50系列PSS板PFC电路工作原理及维修

来源：本站整理作者：佚名 2013-12-24 09:40:13

三、维修参考数据

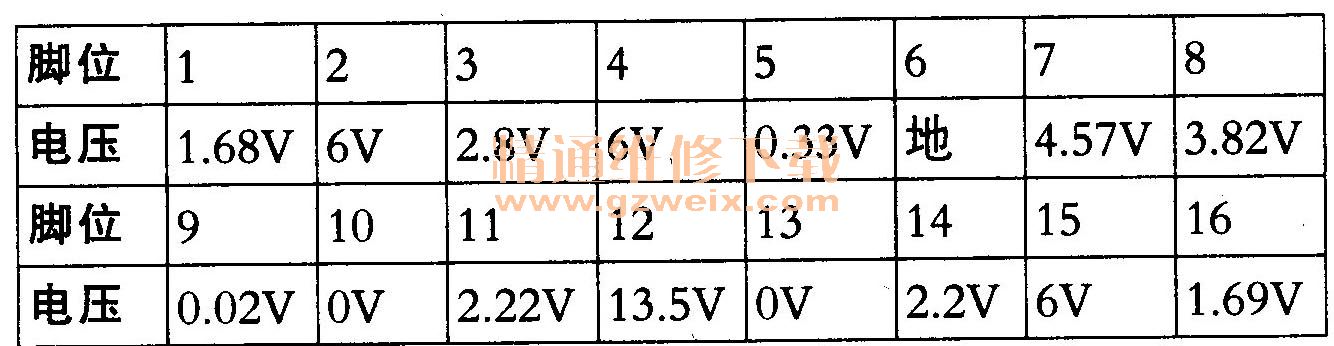

1.U204正常工作时各脚电压（用数字表测量）

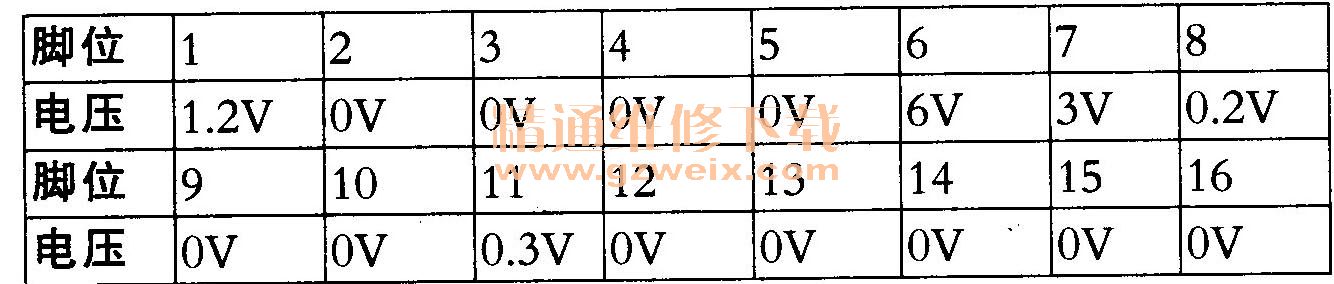

2.U204待机工作时各脚电压（用数字表测量）

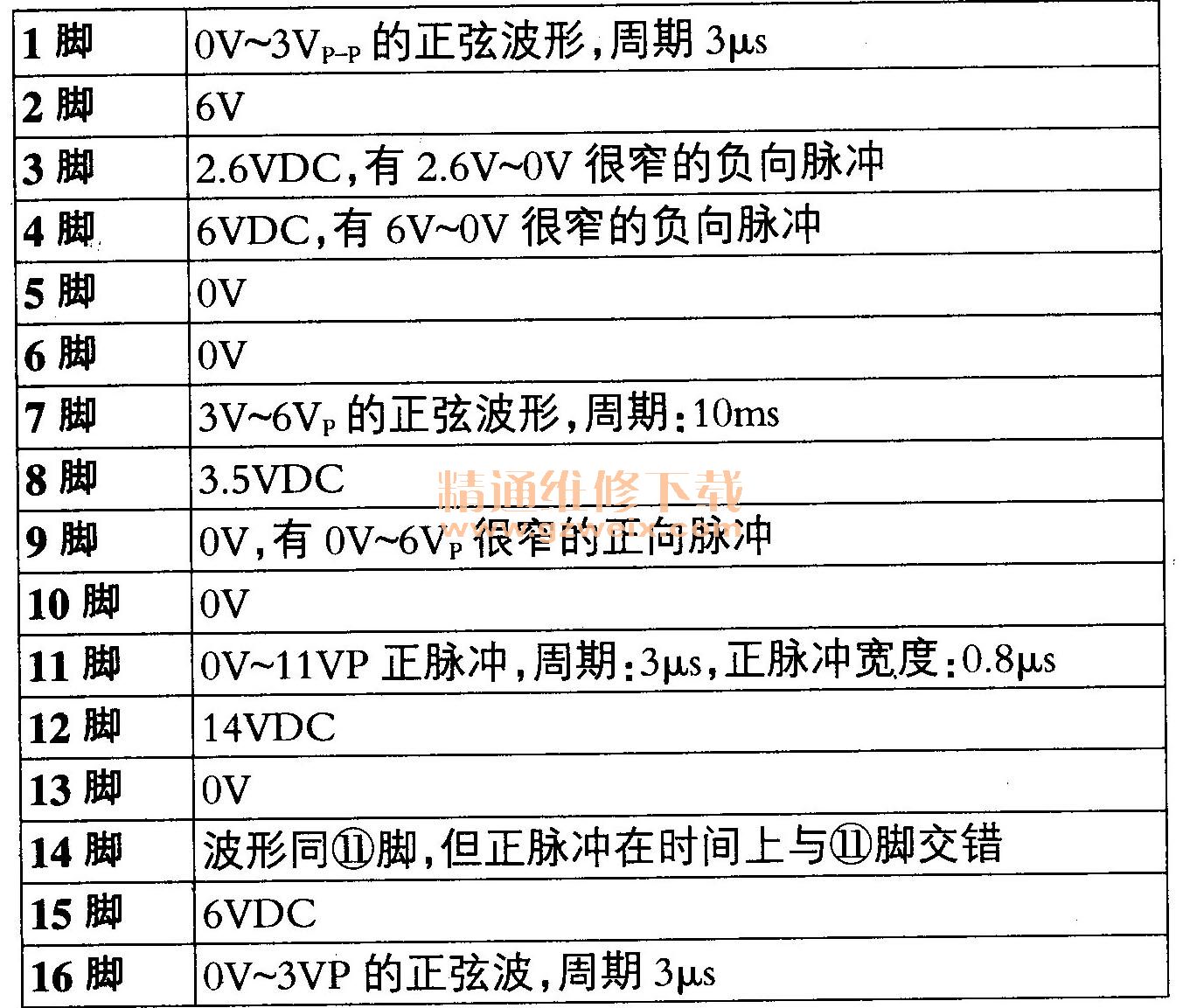

3.U204正常工作时各脚波形

四、PSS板的独立工作模式
PSS板的工作与否受控于A板来的开机指令。维修PSS板时为了方便检修，要从整机上拆下来，这就要求PSS板单独接上220V电源后能开机，为此可采用以下的方法让PSS板脱离A板后仍能正常开机工作：1．在PSS板P6插座的14与22脚间接一个开关；2．在P2的①和⑥脚间接一只100W灯泡；3．在P9接上220V交流电输入。接通开关，PSS板就能正常工作，输出各路电源电压。在此情况下就可以检修PSS板内部各级电源电路工作是否正常了。图3为PSS板部分插座原理图。
