4.PFC电路正常．但主电源不工作

   （1）检查主电源供电
    测量IC301的③脚有无VCC的供电，无则检查③脚外部的R309， R60是否开路，检查开／关机控制电路是否正常；③脚的VCC电压正常，测量①脚电压是否为390V，如果仅为300V则是PFC电路故障，如果无390V电压，则是变压器T3的初级绕组开路。
   （2）检查主电源电路
    ③脚的VCC供电和①脚的390V供电正常，主电源仍不工作，则检查厚膜电路IC301及其外部电路元件，次级整流滤波电路发生短路故障也会引起主电源过流保护电路启动，造成主电源不工作。必要时更换主电源厚膜电路IC301试之。
    5.遥控开机后不久就返回待机状态
    遥控开机后不久就返回待机状态，说明主电源电路的稳压控制电路异常或保护电路误动作。
   （1）确定保护电路是否启动
    如果测量开／关机（ON/OFF）为高电平，Q5也导通，但Q8无VCC电压输出，多为过压保护电路Q9、Q10模拟晶闸管导通，通电的瞬间测量保护电路模拟晶闸管Q10的基极电压确定该保护电路是否启动，如果Q10的基极由正常时的0V低电平上升为0.7V高电平，则是该保护电路启动。
   （2）解除保护判断故障范围
    如果保护电路启动，可脱板维修，接假负载，解除保护测量主电源输出电压。解除保护的方法是将Q10的基极对地短路，通电测量主电源输出电压，如果解除保护后测量主电源输出电压正常，故障在过压保护电路本身发生故障，多为稳压管ZD5、ZD9不良或漏电。
    如果解除保护后测量主电源输出电压过高，则短接厚膜电路IC301的④脚外部C306或稳压光耦PC8的③-④脚，如果短路后输出电压能下降，说明厚膜电路IC301造成，故障在光耦PC8、误差放大器IC9和取样电阻R104、R74、R79、R77组成的稳压控制电路。

    三、背光灯电路工作原理
    创维168P-P32ALK-01电源＋背光灯二合一板的背光灯电路，背光灯电路由三部分组成：一是由STR-H3435（IC4）为核心组成的振荡驱动控制电路，产生驱动激励脉冲，并对背光灯亮度和点灯进行控制，设有过压保护电路；二是以STR-H7224（IC3）为核心组成的半桥转全桥推动电路，三是由大功率MOs开关管Q2、Q3、Q4、Q6和升压变压器T9为核心组成的全桥式推挽电路，将激励脉冲放大后，其脉冲电流在升压变压器次级产生上千伏的交流电压，将背光灯点亮。

    1．背光灯基本电路
   （1）STR-H3435、STR-H7224简介

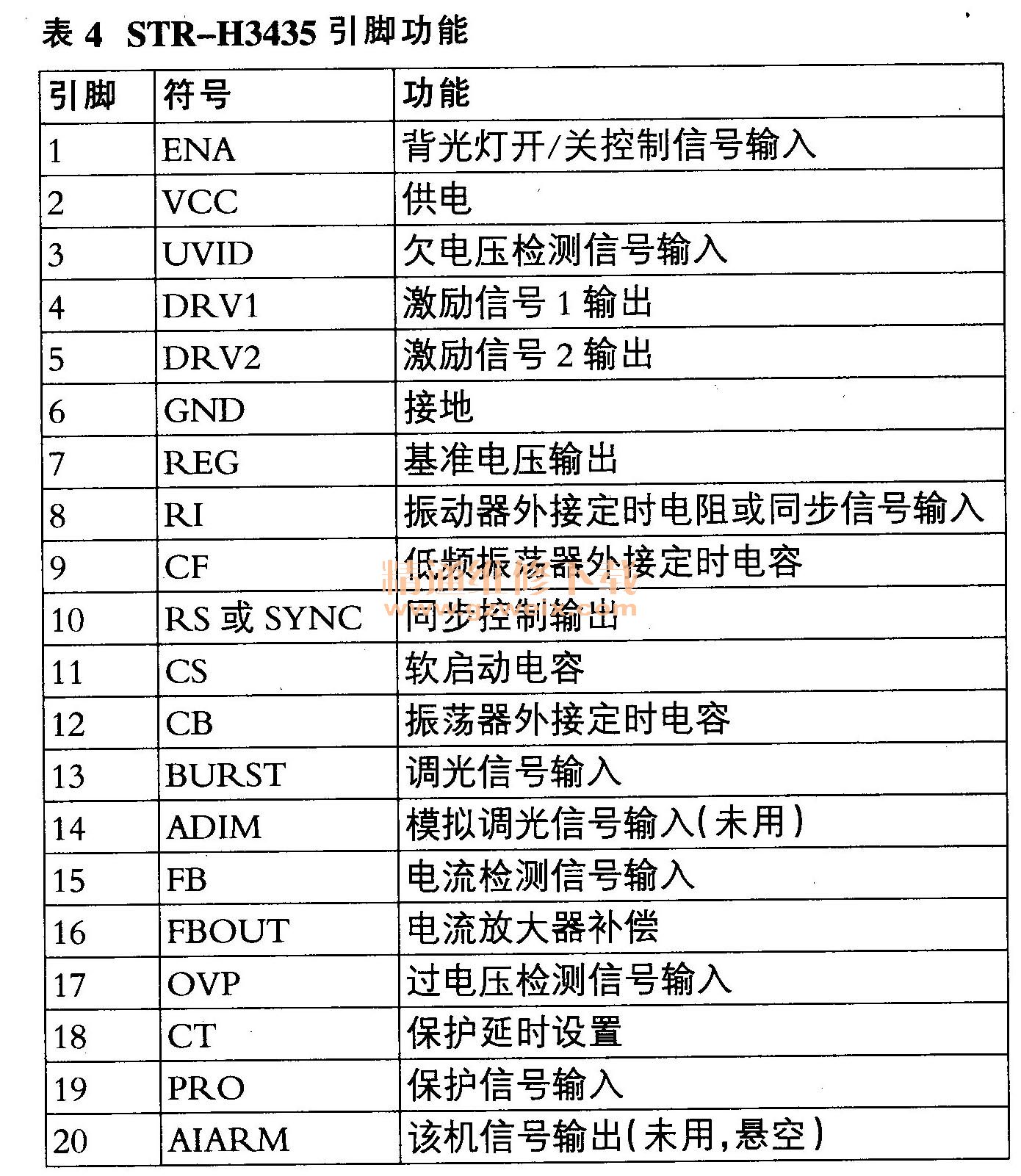

    STR-H3435是一种新型的CCFL背光灯控制器，内部设有振荡器、PWM电路、灯管开路保护、过电流保护、过电压保护等电路。内置各种调光功能、各种同步功能以及OVP、OLP保护功能等。采用频率固定的PWM控制方式，内藏BURST调光用频率发生器，无论是DC信号还是脉冲信号，都可实现BURST调光。将多个IC的频率发生器端子连接在一起，可实现多个IC同步动作。搭载待机功能，待机时IC电流为5μA以下。它的引脚功能如表4所示。

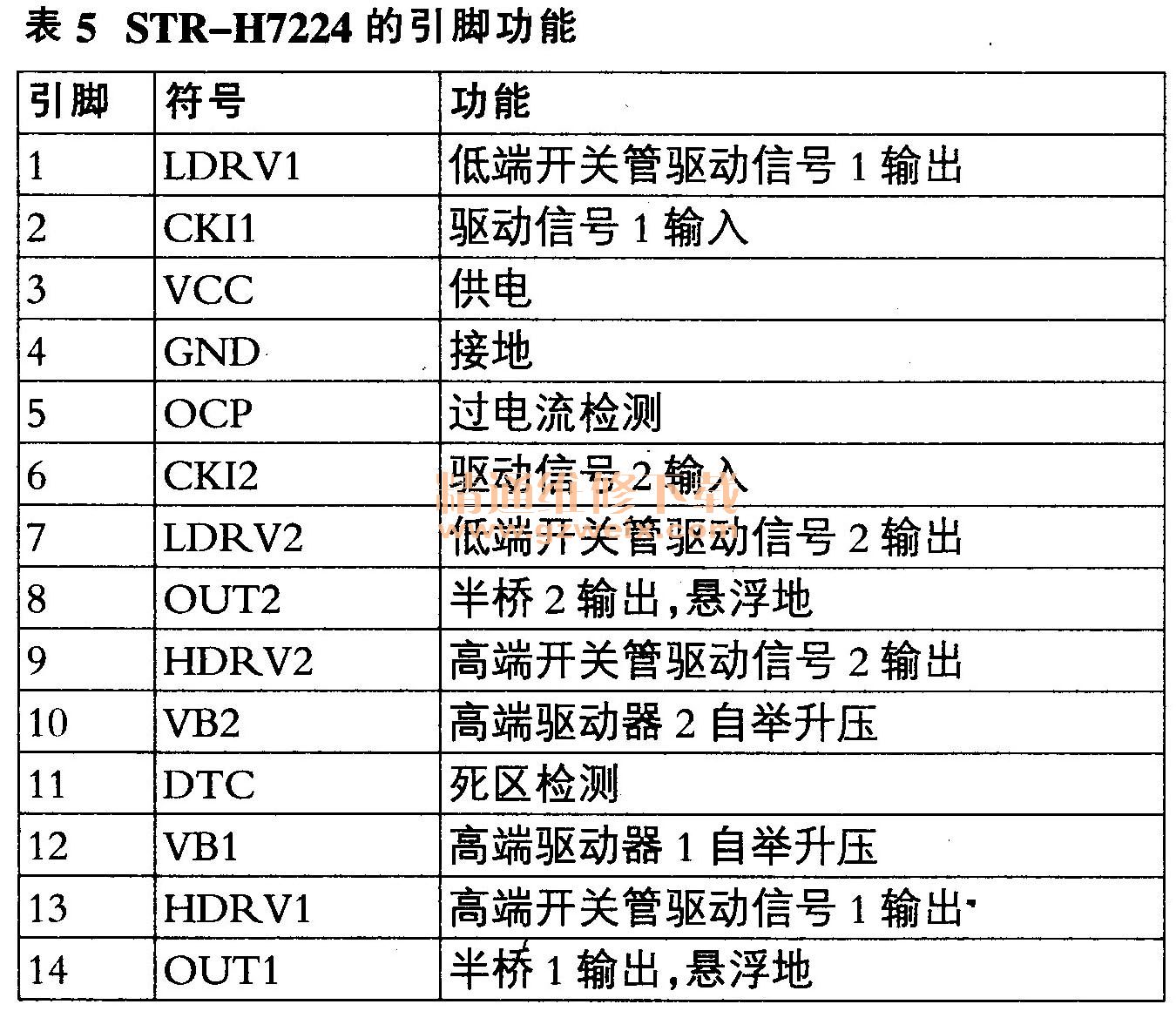

    STR-H7224是一种新型的半桥转全桥驱动器，可将输入的一对两路半桥式驱动脉冲信号，放大倒相后转换成两对四路驱动脉冲信号，推动全桥式升压输出电路四只MOs开关管。它由放大器、保护电路等构成。它的引脚功能如表5所示。

   （2）供电电路
    电源部分次级输出的12V电源为背光灯振荡与控制电路IC4供电，H7224 VCC电压为推动电路IC3供电，PFC电路输出的390V电压为全桥式升压输出电路Q3、Q4、Q2、Q6供电。
