松下X50/XT50系列PSS板PFC电路工作原理及维修
来源:本站整理  作者:佚名  2013-12-24 09:40:13

    松下X50/XT50系列彩电PSS板(电源板)中的PFC电路主要由振荡控制芯片U204、储能变压器T201、T211等元件组成。在介绍PFC电路前,首先向大家介绍一下电源板中控制芯片的供电电路。

    一、控制芯片的供电电路

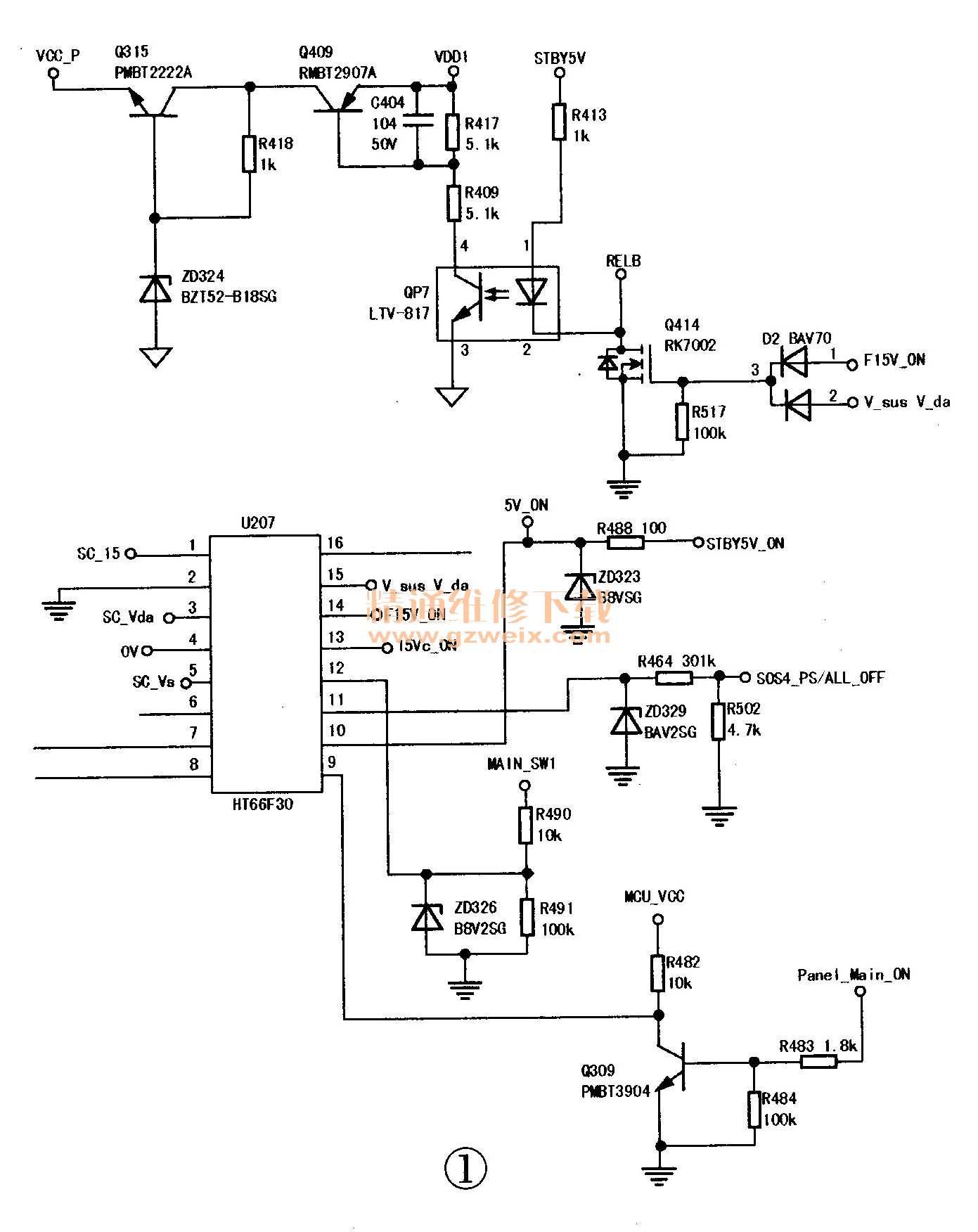

    图1为控制芯片的供电电路原理图。图1中Q315和稳压二极管ZD324组成单管稳压电路,Q315输入电压来自Q409的c极。Q409受光耦QP7的控制,QP7又受Q414的控制,而Q414又受P板(电源板)中电源管理芯片(又称“电源微处理器”)U207的14脚输出电压的控制。

    当电视机由待机状态转入正常工作状态时,A板(信号板)内的CPU发出的开机指令(高电平),经P板P6插座的14脚加到Q309的b极,Q309导通,c极输出低电平加到电源管理芯片U207的⑨脚,经内部电路处理后从14脚输出F15V ON高电平指令加到D2上管的正极,使D2上管导通,Q414导通,光耦QP7导通,Q409导通,此时17V VDD电压经Q409输出加到Q315的。极,再经Q315、ZD324组成的稳压电路稳压后,从Q315的e极输出15V电压加到U204的12脚,为U204供电。
    从上面的分析可以看出,PFC电路要进入工作状态的前提条件是不仅需要信号处理板提供正常的开机指令信号,还需要P板上的电源管理芯片U207工作正常,其14脚有正常的高电平输出。

    二、电路工作原理

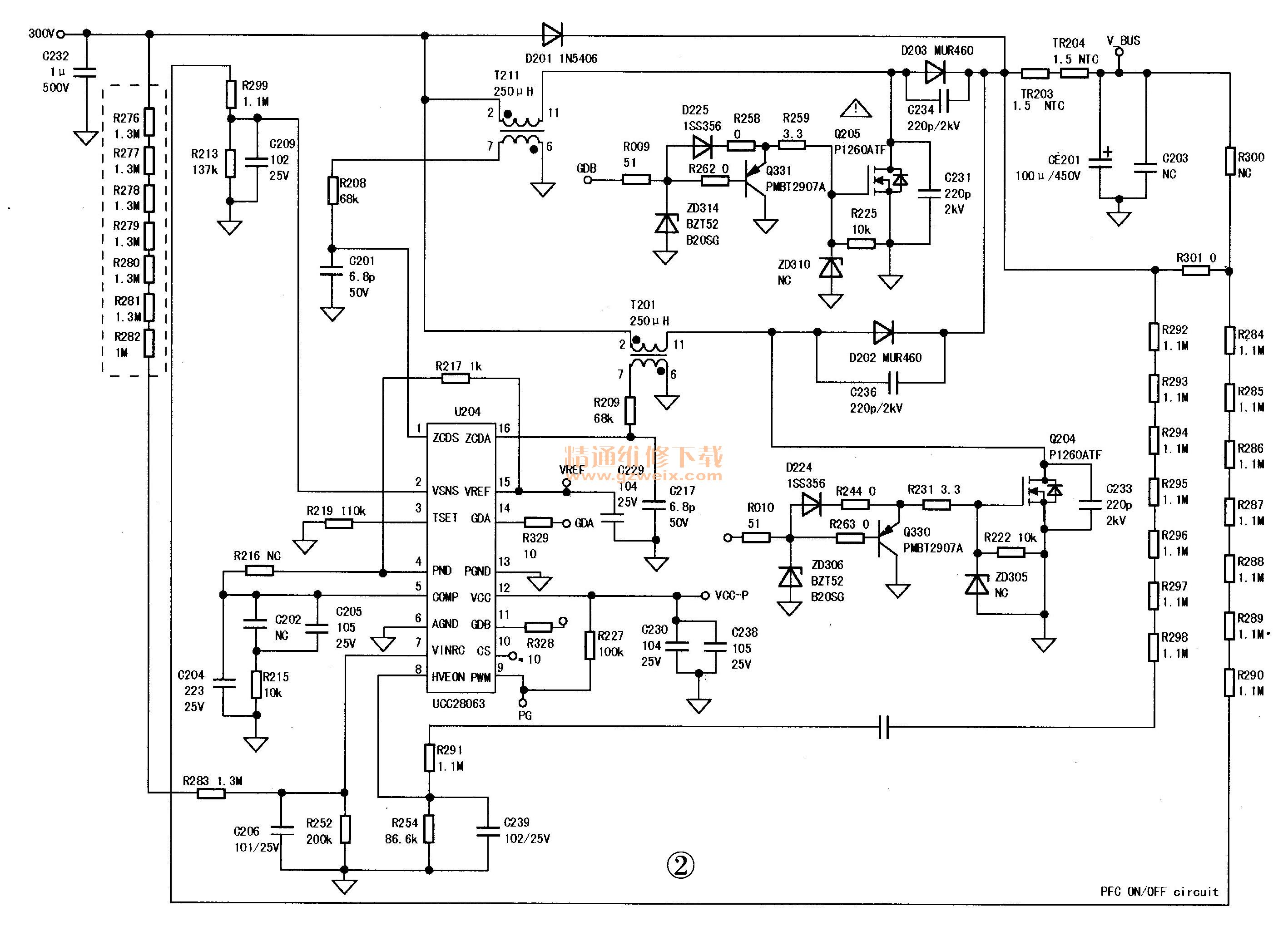

    图2是PSS板中PFC电路原理图。U204的型号是UCC28063,是一个双列贴片16脚封装的IC。该芯片最大的特色是具有驱动2路并联工作的大功率开关管功能其好处是能减小PFC输出电压的纹波,降低PFC电路的噪音,并可用容量小的输出滤波电容。

    U204 12脚为VCC供电,正常工作电压为14V。当Q315 e极的14V电压加到U204的12脚上时,U204内部电路启动进入工作状态,分别从11脚和14脚输出驱动脉冲信号,即B路驱动脉冲信号与A路驱动脉冲信号。
    14脚输出的驱动脉冲经R329、R010、D224加到大功率开关MOs管Q204的G极,Q204导通,在Q204、T201中产生变化的电流,由于T201的电感量很大,线圈对电流的感抗也很大,因此,流过T201初级线圈的电流由零逐渐增大,这个由市电整流电压产生的电流,把市电的电能以磁能的形式,储存在T201内部。
    当U204 14脚输出的正方波从高电平跳变成低电平0V时,Q204的G极也跳变成0V, Q204迅速截止,流过T201初级的电流也突然截止,此时在T201初级产生的感应电压是11脚为正、②脚为负,而T201次级⑦脚则为正电压,⑥脚为负电压,⑦脚的正脉冲电压加到U204的16脚变压器电流零点检测输入端,控制U204的14脚输出端继续保持低电平,以维持开关管Q204的继续截止。在开关管Q204截止期间,T201中储存的磁能变成电能向负载供电,此时T201初级产生的脉冲电压为11脚为正、②脚为负,该电压与BD201输出的市电整流电压正好串联叠加,经续流管D202和高频滤波电感TR203、TR204给CE201充电,在CE201上得到390V电压。当T201中储存的磁能向负载释放完毕时,T201初级的电流随之逐步减小最后降到0V,其次级⑦脚感应电压由正电压逐步下降到0V,与⑦脚相连的U204 16脚电压下降到0V, U204据此判断T201内的磁能释放完毕,从14脚输出第二个正脉冲,驱动开关管Q204进入下一周的导通期,为T201再次补充能量。如此循环不停地工作,在PFC输出端得到稳定的390V电压,为后级的主开关电源提供稳定的电源电压。

    UCC28063的引脚功能如下:①脚:B路升压变压器电流过零点检测输入端;②脚:PFC输出电压取样稳压反馈输入端;③脚:外接一只到地的电阻,用以设定IC输出的正驱动方波的宽度和PFC的振荡频率;④脚:当④脚经电阻接VREF基准电压时,启用了IC内B路驱动输出电路(11脚);⑤脚:稳压误差放大器输出端,在该脚到地间接电阻和电容,用于设置PFC稳压环路的频率特性;⑥脚:地;⑦脚:市电电压检测输入端,作用是当市电电压较低时,为了保持PFC电路输出电压稳定不变,流过开关管的电流会变得很大,开关管会因为过流和过热而损坏,IC的⑦脚内电路检测到后,就会关断11、14脚的驱动输出,以达到保护开关管的目的。当⑦脚的电压很低时,IC会退出工作区,⑧脚:高压检测输入端。⑧脚内部电路有过压保护功能,PFC正常工作时,加到⑧脚的电压一旦>2.5V, IC会从⑨脚输出低电平,去接通后面的主开关电源芯片的供电,让后级的主开关电源进入工作状态,输出VSUS VDA电压;⑨脚:当U204工作正常时,⑨脚输出低电平,去接通后级主开关电源振荡IC的供电,让主开关电源开始工作,输出VSUS VDA电压;⑩脚:整流桥电流检测输入端。市电进入PSS板后,先加到整流桥进行整流,在整流桥负端到地接有一个电流检测电阻,因为全机负载的电能都是由该整流桥提供的,因此流过该电阻的电流是整机的电流,流过该电阻时产生一个上端为负的电流取样电压,加到IC的⑩脚。当负载有短路使整流桥的电流过大时,⑩脚负压会升高,引起⑩脚内的过流保护电路启动,关闭11、14脚的驱动输出,让PFC电路停止工作,防止过流损坏;11脚:B路开关管驱动输出端;12脚:U204的供电脚,供电范围在14V~21V之间;13脚:地;14脚:A路开关管驱动输出端;15脚:基准电压输出端;16脚:A路升压变压器零电流检测输入端。
    电路中的Q330组成Q204的G极累积电荷泄放电路。该管在Q204截止时导通,作用是防止Q204的G极电荷因累积击穿短路。

    U204的11脚外接的电路与14脚外接电路结构和工作过程完全相同,不再重述。本PFC电路设计了两套并联的升压电路:A路升压电路和B路升压电路。两个电路是错开时间导通的(交替工作)。设计两套电路的目的是使电路的工作效率更高,输出电压更稳定,纹波更小。

    电路中,R276、R283、8252组成市电电压检测电路:市电经BD201桥式整流变成全波脉动电压后,加到分压取样电阻R276、R283、R252组成的电路上,在R252上分得的取样电压加到U204的⑦脚。当市电电压降低时,加到⑦脚的取样电压同比降低,当降低到一定值时,U204会关断11、14脚的驱动输出。当市电的电压降低时,PFC电路为维持输出电压的不变,通过PFC稳压反馈电路,就会让PFC开关管导通宽度很宽,开关管的电流很大,会让开关管过流过热损坏。而⑦脚的取样输入就可以防止这样的情况发生,当市电电压降到很低时,⑦脚也同比很低,芯片会退出工作区。

    8284~R290、R292~8298、R299、R213组成PFC输出电压的取样和稳压反馈电路。在R213上分得的取样电压加到PFC电压检测输入端U204的②脚,②脚内接PFC稳压误差放大电路,②脚输入反映输出电压变化情况的误差电压,经其内部电路处理后形成的控制信号直接送往脉冲宽度调节电路,调节11脚和14脚输出的正脉冲宽度,从而调节市电给储能变压器充磁的多少,达到稳定PFC输出电压的目的。
    U204的②脚内部不但有稳压误差放大器,还有过压保护电路。当PFC输出电压过高时,②脚电压随之升高,②脚内部的电路将关闭11、14脚输出的驱动脉冲。
    图中R292~R298分压电阻串,与R291、R254组成完整的分压取样电路,分得的电压加到U204的⑧脚(高压取样输入端)。当PFC输出电压正常,使U204的⑧脚分得的电压>2.5V时,其内部的电路将使U204的⑨脚输出低电平0V。⑨脚0V则表明PFC电路工作正常,后级的主开关电源可以进入工作状态,输出VSUS,VDA电压。如果PFC电路出现故障,使PFC输出电压很低或没有输出电压时,U204的⑧脚输入电压就会小于2.5V,此时⑨脚就会输出高电平关断主开关电源振荡IC的供电,让主开关电源不工作,没有VSUS VDA电压输出。
