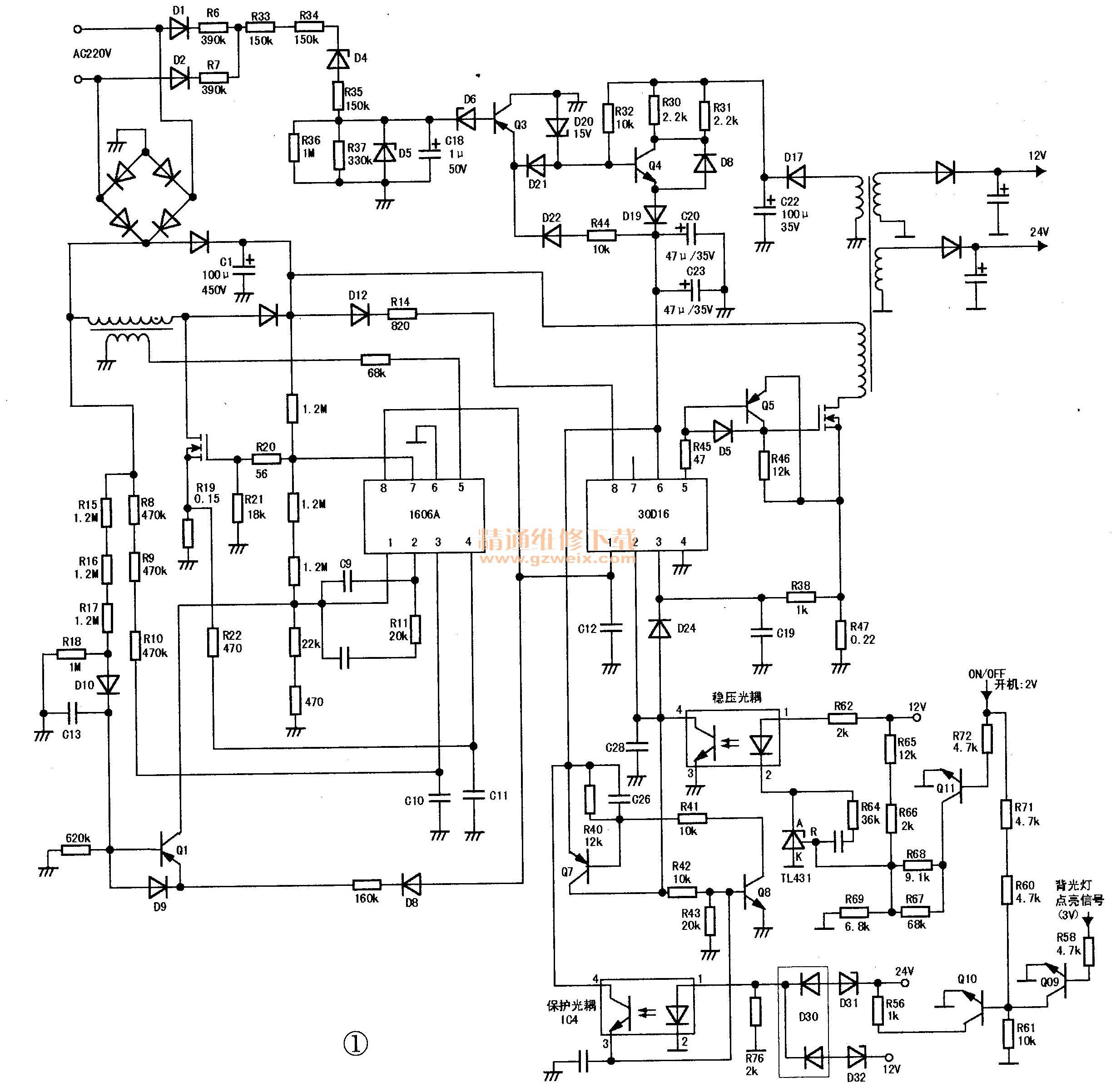

夏普LCD32Z -100AS液晶电视开关电源电路实绘图如图1所示，其PFC芯片为NCP1606A，主开关电源芯片为NCP1230D 16，这两者均为贴片封装，芯片上仅印有“1606A”和“30D16”字样。

    一、开关原理简介
    上电后，市电经桥式整流给C1充得300V直流电压。该电压经D12、R14给30D16的⑧脚供电，经芯片内部恒流电路给控制器提供启动电压，⑤脚输出驱动脉冲使电源开关管工作，开关变压器次级感应电压经D17整流，C22滤波，R30、R31限流，D20、Q4稳压后，输出15V电压，经D19供给30D16⑥脚。
    待机时，主板输出ON/OFF信号为低电平，Q11截止，TL431取样下分压电阻只有R69，此时开关变压器次级输出的12V电压约为7V，24V输出电压约为15V。这时整机功耗很小，30D16的②脚电压也较低，30D16的①脚无电压输出，PFC芯片1606A不工作。
    当主板发出开机指令后，ON/OFF端变为高电平（2V），Q11导通，相当于取样电阻R69两端并联R68、R67，三端精密稳压器TL431的R极电压下降，在稳压电路的作用下，输出电压上升，次级输出的12V和24V直流电压正常。这时，主板功耗大幅增加，30D16的②脚检测到反馈电压信号上升后，其①脚输出14V电压给芯片1606A，PFC电路开始工作，C1两端电压升到400V左右。与此同时，背光灯点亮，整机正常工作。

    二次开机后，ON/OFF高电平信号让Q10导通，则电阻R56（1kΩ）通过Q10的c、e极接地，相当于在二次开机时给24V电压接上一个1kΩ的假负载，让PFC电路能顺利启动，以防止二次开机后背光灯不亮时PFC电路不工作，同时也防止24V空载时电压过高。当灯管点亮后，Q09导通，则Q10停止工作。
    Q1通过电阻R15～R18及二极管D10等元件检测桥式整流输出的脉动直流电压，如电压太低，Q1导通，1606A的①脚电压升高，在芯片内部控制电路的作用下，降低PFC电路的输出电压，以避免PFC电路因功耗太大而烧坏开关管。如输人电压太高，经R8～R10降压后的电压仍太高，这时 1606A因③脚电压过高而停止工作。
    Q5为主电源场效应开关管G极的电荷放电管。正常工作时，30D 16的⑤脚发出驱动脉冲经R45、D5送给开关管G极，当脉冲为高电平时，开关管导通，此时Q5因b、e极反偏而截止；当驱动为低电平时，30D16的⑤脚变为低电平，Q5导通，开关管G极电荷经Q5放电，加速开关管关断。
    提示：1606A有A和B型之分，区别在④脚电流保护起控阂值不同，A型1.7V起控，B型0.5V起控。B型功耗较低，若用B型代换A型，开关管S极电流取样电阻（R19）须减小为原来的1/3，否则工作可能不正常。反之，须加大为原来的3倍，否则过流保护失效。

    二、保护电路
    1．交流输入低电压保护
    输人的市电电压经D1、D2整流，再经R6、R7、R33-R37、D4、C 18分压滤波，D5钳位，最后通过D6送给Q3基极。若输人市电电压正常，D5两端电压高于Q3的e极电压，则Q3截止，对由Q4、D20等元件组成的串联稳压电路无影响，这时Q4导通，输出电压供给30D16。当输人市电电压太低，D5两端电压低于Q3的e极电压时，Q3导通，通过D21将Q4的基极电压拉低，Q4截止，30D16失电停止工作。

    2.输出过压保护
    输出24V电压由D31检测，12V电压由D32检测。如输出电压太高，导致D31或D32击穿，保护光耦IC4的①、②脚内接的发光二极管导通，则IC4的③、④脚内接的光敏三极管导通，由Q7、Q8组成的模拟可控硅电路导通，Q7的c极输出高电平，通过二极管D24使30D16的③脚电压高于1.5V，芯片内部电路停止工作。
    由于模拟可控硅导通后自锁，所以一旦进行保护后，虽12V和24V电压消失、IC4关断，但30D16的③脚仍为高电平，30D16不工作。只有切断电源，然后重新上电方能启动。
    3．过流保护
    过流保护由开关管S极外接电阻R47检测。若负载电流增大，则流过R47的电流增大，R47两端的电压升高，当30D16的③脚电压超过1.5V时，芯片内部电路停止工作。30D16的③脚内部保护电路无自锁功能，过流现象消失后，会自动重新启动。

    二、维修实例
    故障现象：待机时红灯亮，二次开机后变绿灯，有声有图像，2s后关机，电源灯熄灭，过几秒钟后又自动重新启动，如此反复。
    分析检修：从故障现象看，电源、背光板、主板都有可能引起该故障。先断开背光24V供电开机，虽无光栅，但不再关机，看来故障部位在背光板上。
    该背光板上有1根ERROR信号线通往主板，应是背光板故障信号线。测量发现，不管背光亮灭，该信号线均为低电平，这说明背光板并未发出故障信号。仔细检测24V电压，背光点亮后，在亮度逐渐增加过程中（该背光有软启动功能），其电压值从24V慢慢降到22V时就关机了，12V电压也有跌落现象；再监测稳压光耦发光二极管两端电压，待机时为1.1V，开机后随亮度增加电压下降，在自动关机时仅0.8V，这说明电源次级稳压反馈回路已检测到电压下降，光耦内的发光二极管已截止。
    电源初级因某种原因无法输出更大功率，是否因过流保护引起关机呢？用示波器测R47两端电压，随亮度增加，当电压上升到1.5V时关机。在R47两端并联一只1Ω电阻试机，R47两端电压电压降到1.2V，不再关机。
    怀疑故障系R47阻值变大所致。R47标称值是0.22Ω，取下实测阻值为0.3Ω。该机主电源供电电压是经PFC电路稳压的400V、R47取值时不必考虑电网电压波动问题，满足最大功率需求再略有余地即可。R47阻值增大后，当背光不工作时，电源负载较轻，过流保护不动作；背光点亮后就易进人过流保护状态。
    值得一提的是，该机场效应开关管封装材料有缺陷，笔者已检修过多起因引出脚之间的封装材料击穿而烧坏电源的故障机，换新管时需用704胶密封引脚根部，以防止潮气侵人。另外，该机高阻值电阻下面红胶漏电引起电源异常的也较常见。
    为便于检修该型彩电，特附上NCP 1606A和NCP1230D16的引脚功能与实测电压，见表1、表2。
