二、升级操作

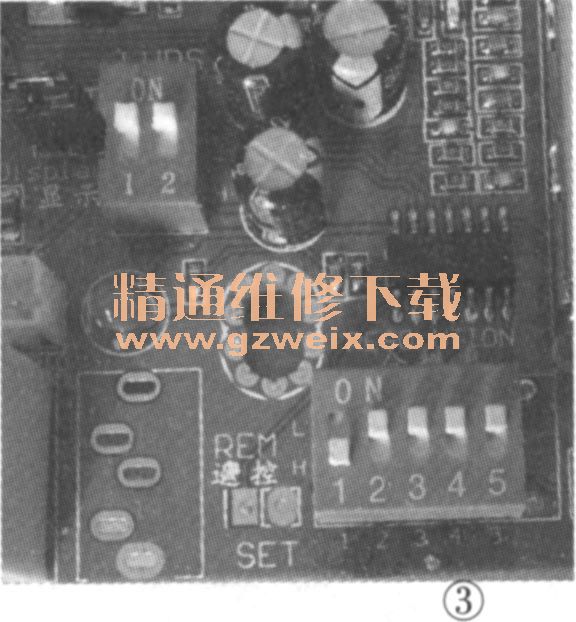

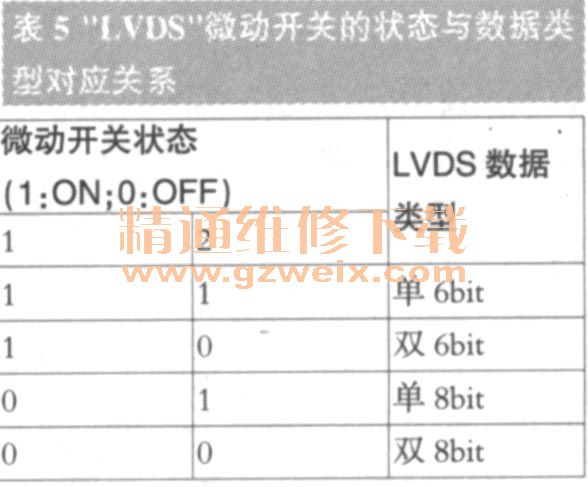

    该主板的软件升级非常简单，通过拨动“分辨率”与“LVDS”微动开关来实现，如图3所示。“分辨率”与“LVDS”微动开关的状态与参数对应关系分别见表4、表5。升级时，应根据液晶屏型号查出该液晶屏的分辨率与数据类型，再按表4、表5进行设置。





    例如：用此板配接V236H 1-L01型液晶屏（分辨率为1920 ×1080，双8bit ），此时“分辨率”微动开关的状态应为“10110”、 “LVDS”微动开关的状态应为“00”。

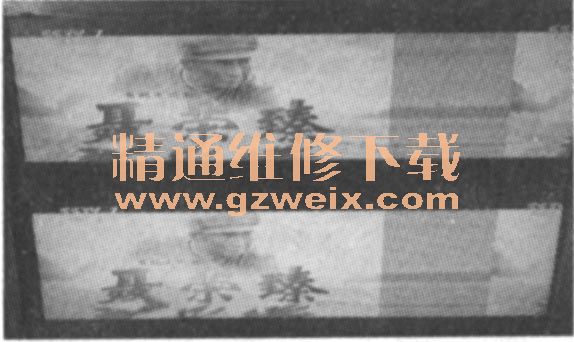

    若“分辨率”微动开关的状态设置错误，则会出现无图像、无字符，或图像行、场幅异常（行、场中心也不正常），如图4所示；或出现多幅图像，如图5、图6所示。若“LVDS”微动开关的状态设置错误，会出现无图像、无字符，或满屏绿色，且伴有细黑横线，如图7所示。







    提示：1．在换用该通用主板时，若不知液晶屏的具体参数，可根据液晶屏的长宽比例估计其分辫率，再试着拨动“LVDS”微动开关的状态，直至图像行、场幅与行、场中心正常为止。
    2．每改变一次“分辫率”或“LVDS”微动开关的状态后，需断开该主板的供电电压后再上电开机，其改动才有效。

    三、常见故障检修
    故障现象：接通电源后，电源指示红灯不亮。
    分析检修：该故障常见的原因为＋12V供电异常，或主板上的电源变换电路有问题。该主板的电压变换电路较简单，如图8所示，一是以AP1534 （2A降压DC/DC转换器，输人电压VCC为3.6V～18V，输出电压为0.8V-VCC）为中心的DC/DC变换电路，将输人的＋12V电压降压成＋5V，供给遥控、按键及后稳压电路；二是以低压差稳压块L1084G-3.3 （5A低压差3.3V稳压器）为中心的稳压电路，将＋5V电压稳压成＋3.3V，供给单芯片中CPU部分。

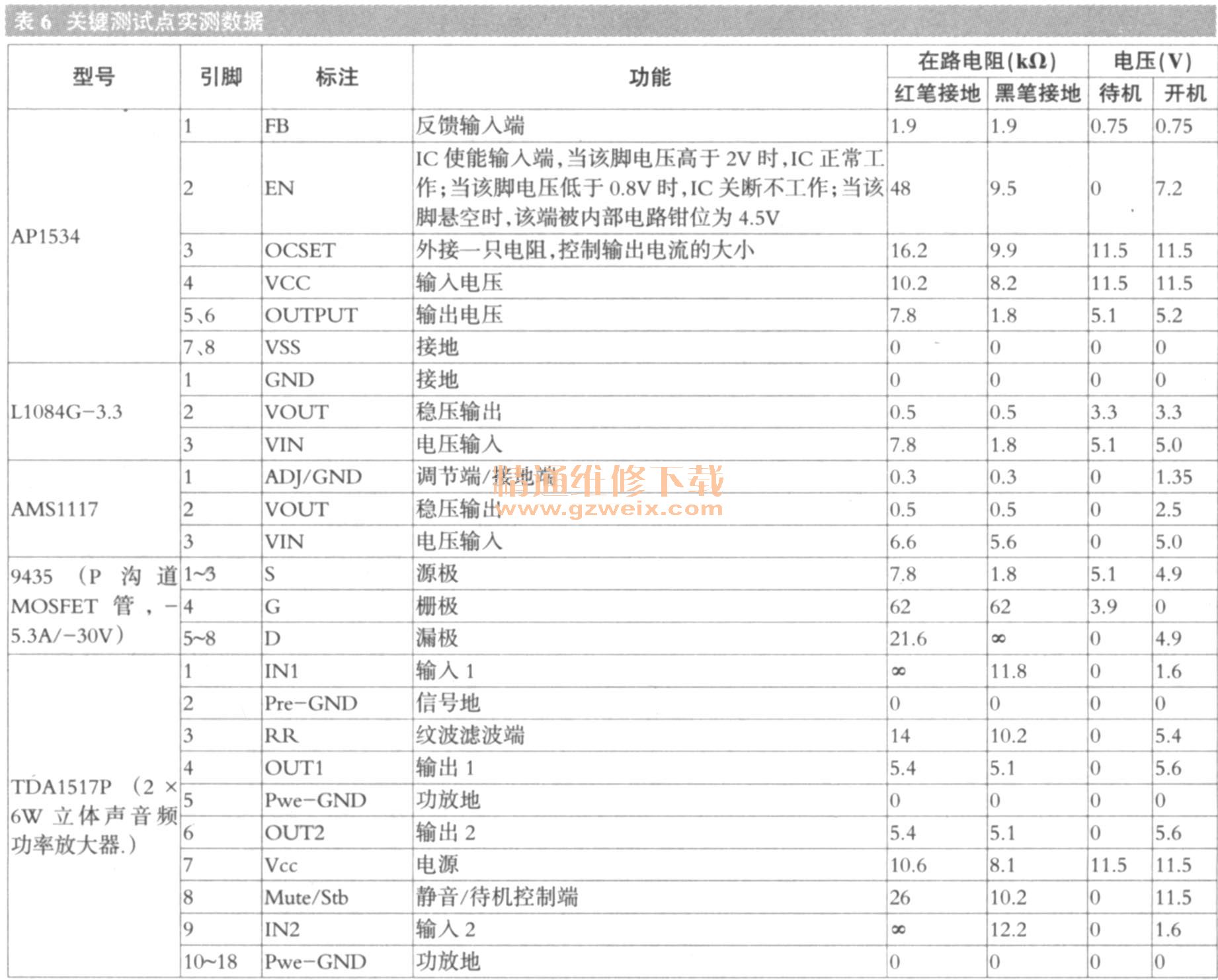

    实修时，首先检查输人的＋12V电压是否正常，然后再检查＋5V、 ＋3.3V电压形成电路。为便于检修，特附上该板关键测试点的实测数据，见表6，供参考。
