近年来，随着液晶彩电的迅猛普及，其主板的维修也逐渐增多。为便于更换，市场上出现了多款免升级型主板，其特点是板上设置有分辨率及LVDS数据类型选择开关，通过拨动这些微动开关即可使之正常驱动液晶屏，省去了通过电脑、写程工具或U盘对其升级这一步骤。下面以市面上常见的一款免升级型液晶彩电通用主板为例，介绍其改装连线与升级操作，供换板时参考。

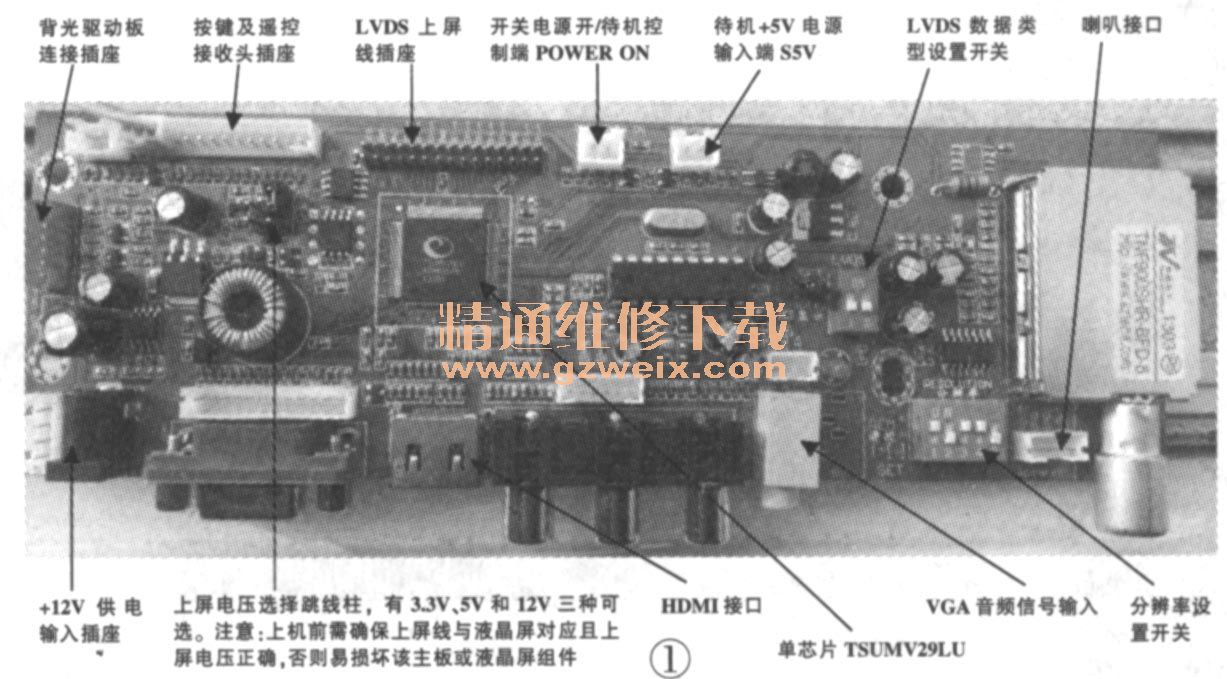

    该类主板一部分采用高集成度单芯片TSUMV29LU，如图1所示。该单芯片内部集成有CPU，DDR（随机存储器）与音视频解码电路，主要具有以下特点：1．具有多路信号输人功能，支持输人480i/P、5761/P、1080i/P及720P的隔行／逐行高清信号；2．内置音效处理模块，支持平衡、高音、低音调整等功能；3.采用2D视频解码技术进行亮色分离，图像艳丽，画质清晰；4．具有全制式电视信号接收，视频、音频格式自动检测，TV、AV、VGA、S端子及HDMI（高清晰多媒体接口）信号输人功能。

    该类板采用数字高频调谐器，接收信号频率为48.25MHz～863.25MHz，频道存储数为199；功放采用飞利浦公司生产的立体声音频功率放大器TDA1517P，其供电电压为6V～18V，能方便地与各型电源板相连接。在工作电压为14.4V（典型工作电压）时，TDA1517P的输出功率为6Wx2 （4Ω），能满足一般的收视要求。

    一、常用插座或接口功能介绍
    该板的各类插座（含预留有孔位的插座）接口较多，各插座的背面均标注有各引脚功能，按照标注接线即可。
    1．背光板连接插座（CN2 ）

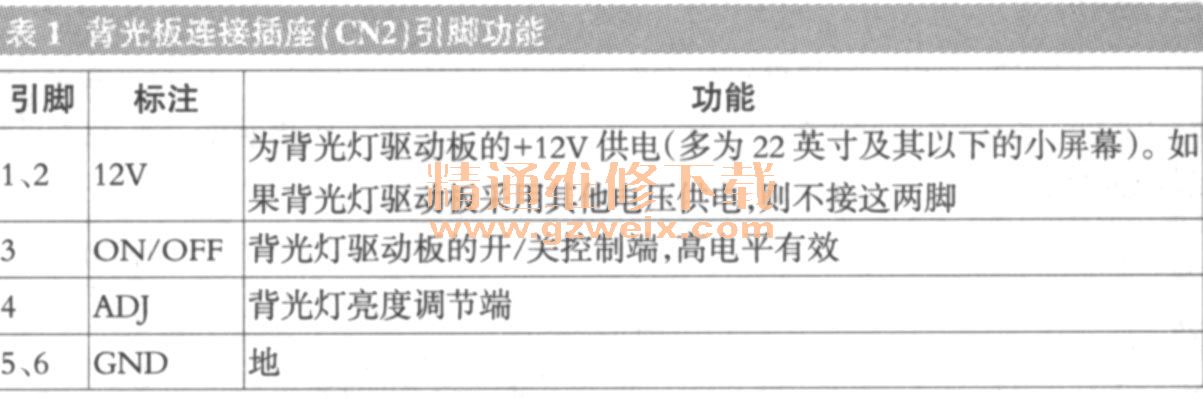

    标有字符“INVERTER'，的红色插座CN2为背光灯驱动板连接插座，各脚功能见表1。

    提示：在实际改装中，若开机后上屏电压大幅下降，或开机后主板又立即自动返回到待机状态，这时需检查电源板送出的＋12V电压功率是否足够。
    2．按键及遥控信号输入插座
    该主板的按键及遥控接收头的接法如图2所示，LEDR、LEDG分别接红、绿发光二极管，作为开／待机指示灯；IR接遥控接收头的信号输出端；POW、CH＋／－、V＋／－分别接开／关、节目＋／－、音量＋／－、TV/AV等按键，按键的另一端全接地，改装时非常方便。

    在实际改装中，也可将插座中LEDR、LEDG改用为开关电源或背光灯驱动板开／关控制信号，分别对应于高、低电平有效。
    3.LVDS上屏线插座
    在LVDS上屏线插座中，靠近按键及遥控信号输人插座一端为起始端，靠近8脚贴片元件9435一端为①脚，即下排从左向右的脚位依次为①、③、⑤、⑦……，上排从左向右的脚位依次为②、④、⑥、⑧……，其引脚功能见表2。

    提示：目前，市面上所售的液晶彩电通用主板的LVDS插座引脚功能均相同，其他插座的引脚功能（含板上的标注）相近，可对照参考。

    4. HDMI插座

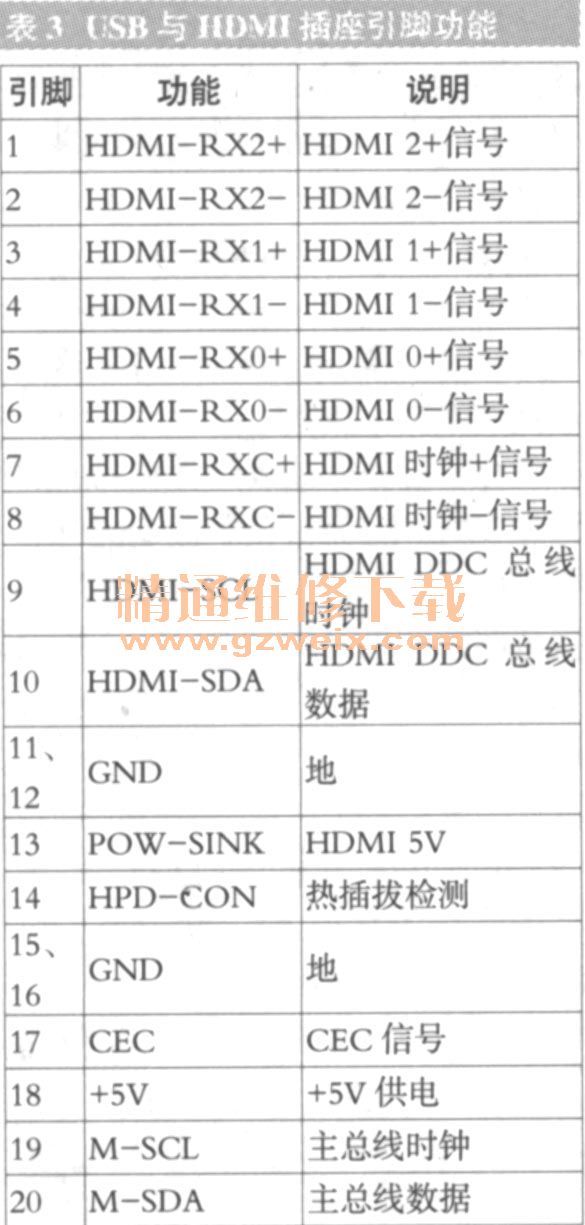

    该主板安装有HDMI（数字多媒体）插座，以便与高清机顶盒相连接。HDMI插座的引脚功能见表3。

    提示：在换用该通用主板时，若需对开关电源进行开／待机控制，则连接LVDS上屏线插座右边两针插座中的“POWER ON”线。该端电压待机时为0V，开机后为5V。
