TCL王牌MS28机芯液晶彩电是TCL公司推出的一款普及型高性能液晶彩电，其主芯片采用大规模超级芯片MS6i981TX（位号U500）。该机芯除具有ATV/DTV收视功能外，还具有网络功能，经过扩展还可接收3D电视，采用该机芯的CCFL及LED液晶彩电已有数十种型号，它们是：C32P820 -3D、C37P820 -3D、C47P820-3D、L32P50E、L32P7200-3D、L42P21 FBD、L46P21FBD、L32E5200 -3D、L32E5200BE、L37E5200 -3D、L37E5200BE、L39E5000-3D、L40E5200-3D、L40E5200BE、L42E5200-3D、L42E5200BE、L43E5000-3D、L46B5200-3D、L46E5200BE、L48E5000-3D、L50E5200-3D、L55E5200-3D、L55E5200BE、L32F3200B、L32V6300-3D、L42F3200E、L46F3200E、LED32C710K、LED32C800I、LED42C800D、LED42C800I、LED43C710K、LED43C720D、LED46C800I、LED46C900D、LED46C900I、LED55C800I、LED55C900D等。
    一、电路原理
    1．该机芯信号流程框图（如图1所示）。

    2.该机芯电源供电流程框图（如图2所示）。

    由图2可看出，开关电源板主要送来＋24V和3.3VSTB待机电压。其中，＋24V电压第一路作为V-AUDIO电压送给音频功放（U901）及静音电路；第二路送入DC/DC转换块U100 （MP1593DN）输入端，经U100降压后输出端输出＋12V电压。该＋12V电压又被分为三路：第1路作为背光电源电压，送至LVDS插座P501的39、40脚；第2路送至DC/DC转换块U201 （LD1117-50）输入端，经U201降压后输出＋5V电压。该电压作为IF-5V、RF-5V电压，被送至高频头及相关电路；第3路作为显示屏电源PANEL-VCC，经开关管Q505控制后被送至LVDS插座P501的①～④脚。
    上述＋24V电压的第三路送入DC/DC转换块U101（RT8110B）及Q105构成的降压电路输入端，经降压后输出的＋ 5V电压又被分为六路：第1路作为HDMI -DET电压送至HDMI信号输入插座P401、P402供电端；第2路作为USB1 -5V、USB2-5V电压，被送至USB 1、USB2插口等电路；第3路被送入DC/DC转换块U104（MP1482 ）输入端，经U104降压后输出＋＋1V电压作为VCC 1V，被送至主控芯片U500的VDDC端；第4路经电阻R122限流后被分别送入U103 （AS1117-1.5）、U106 （AS1117-1.8）输入端。其中，U103输出的VCC1.5V电压被分别送至主控芯片U500的AVDD-DDRO端及U701（DDR3存储器）的VCC 1.5V端，而 U106输出的VCC 1.8V电压则被分别送至主控芯片U500的AVDD -DDR1端及U700 （DDR2存储器）的VCC1.8V端；第5路被送入DC/DC转换块U107（AS1117-2.5）输入端，其输出的VCC 2.5V电压被送入主控芯片U500的PVDD端；第6路被送入DC/DC转换块U105（AZ1117-3.3）输入端，其输出的＋3.3V电压被分为五路：第1路作为EE＋3.3V电压被送至 U501（EZPROM存储器）的⑧脚；第2路作为＋3V3电压被送至主控芯片U500的AVDD-AU33端；第3路作为NET33电压被送至网络芯片U801的相关供电端；第4路作为3.3V-AMP电压被送至音频功放块U901及静音电路的3.3V-AMP供电端；第5路作为FLH-3.3V电压被送至U601 （FLASH存储器）的供电端。
开关电源输出的3.3VSTB电压主要被分为四路：第1路送至主控芯片U500的3.3VSTB电压端；第2路送至遥控接收头；第3路送至开／待机LED指示灯电路；第4路送至KEY（键盘电路）及开／待机控制等附属电路。

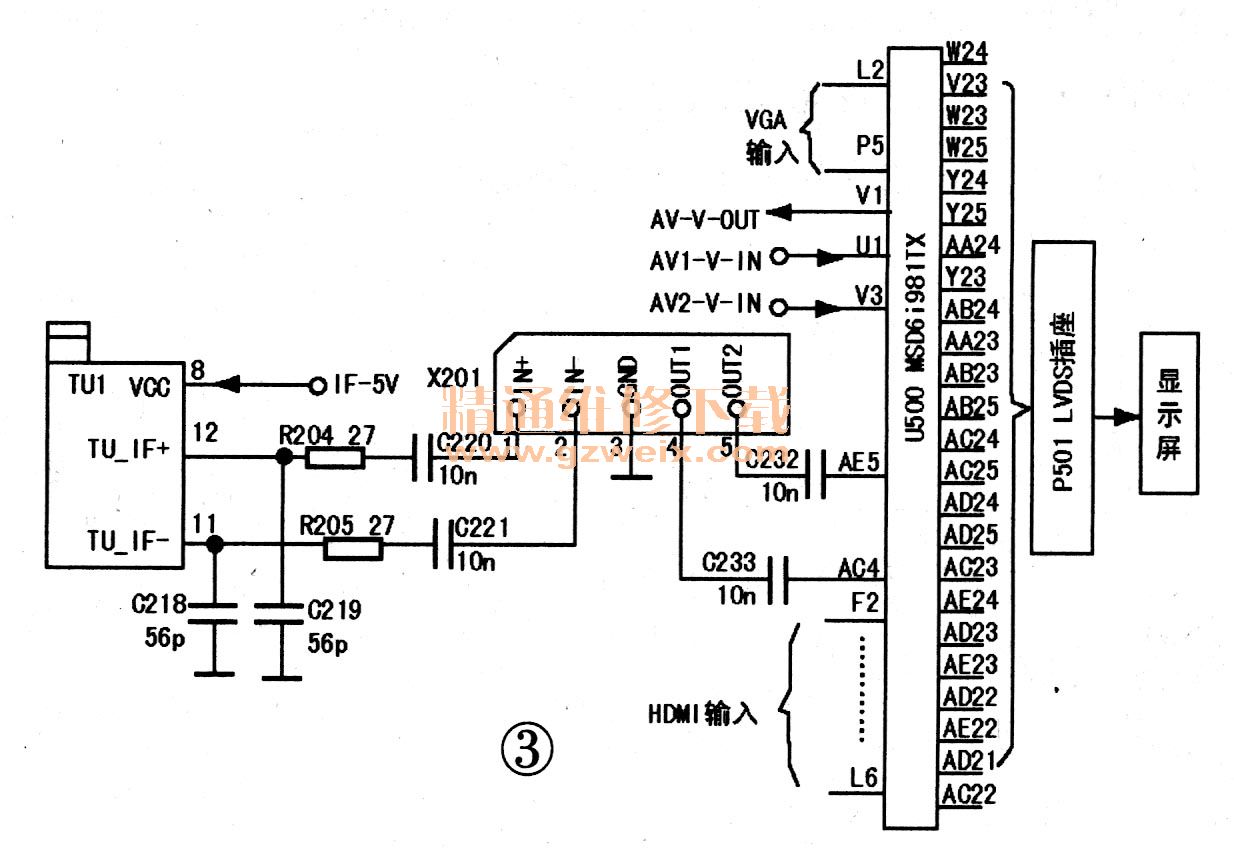

    3.该机芯视频信号流程框图（如图3所示）

    由图3可看出，从高频头11、12脚输出的TU-IF＋、TU IF一信号经R204、C220及C205、C221差分方式平衡祸合至声表面滤波器输入端①、②脚。帧频选择后的中频信号经C232、C233祸合至主控芯片U500（MSD6i981TX）的中频TV信号输入端AC4、AE5（因U500引脚实在太多，为方便查询，厂家已改用字母替换以往数字的方式来表示脚号。沙机芯没有设单独的中频放大电路，中频放大电路被内嵌在U500中），在内部经中频放大、AGC控制及数字化等一系列处理后分离出图像、伴音信号，分离出的图像信号经信号选择开关选择后，再送入视频编码电路。被编码后的LVDS数据和时钟信号从U500的AA23、AA24、AB23-AB25、AC22-AC25、AD21-AD25、AE22-AE24、V23、W23-W25、Y23-Y25脚输出，再经插头P501送入逻辑板，由显示屏重现图像。
    4.该机芯音频信号流程框图（如图4所示）

    从主控芯片U500 （MSD6i981TX ）TV信号输入端AC4、AE5送入的中频信号，经内部信号放大及相关处理后将分离出音频信号，该信号与其他各路输入的音频信号（包括AV 1、AV2及Y、Pb、Pr高清节目源、VGA节目源等音频端子输入的模拟音频信号及网络、HDMI端子输入的数字音频信号）一起，经信号选择开关选择、音效与数字化处理后从主控芯片U500的E4、D5、D4及E5端子输出，经R947～R944及C938～C941等滤波后，被送入数字功放块U901（TAS5707）的15、20、21、22脚，经内部数字化处理及功率放大后从U901的①、46、39、36脚输出L、R数字音频信号。该信号再经后续的数／模转换电路（这部分具体电路图4中已略去）转换成模拟音频信号，推动两路扬声器发声。而模拟L、R路音频信号则从U500的AA2、AB1端子输出，供外接音频信号放大电路的信号源使用。
