海信280X3D/280J3D机芯液晶彩电主板常见故障维修图解
来源:本站整理  作者:佚名  2014-09-26 08:30:45

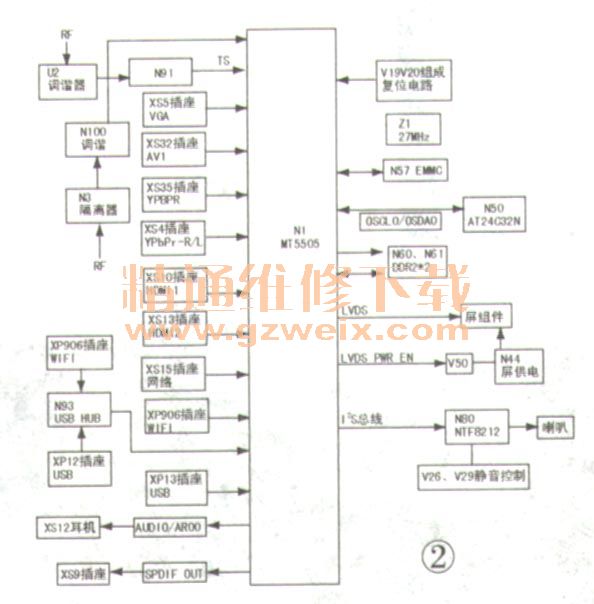

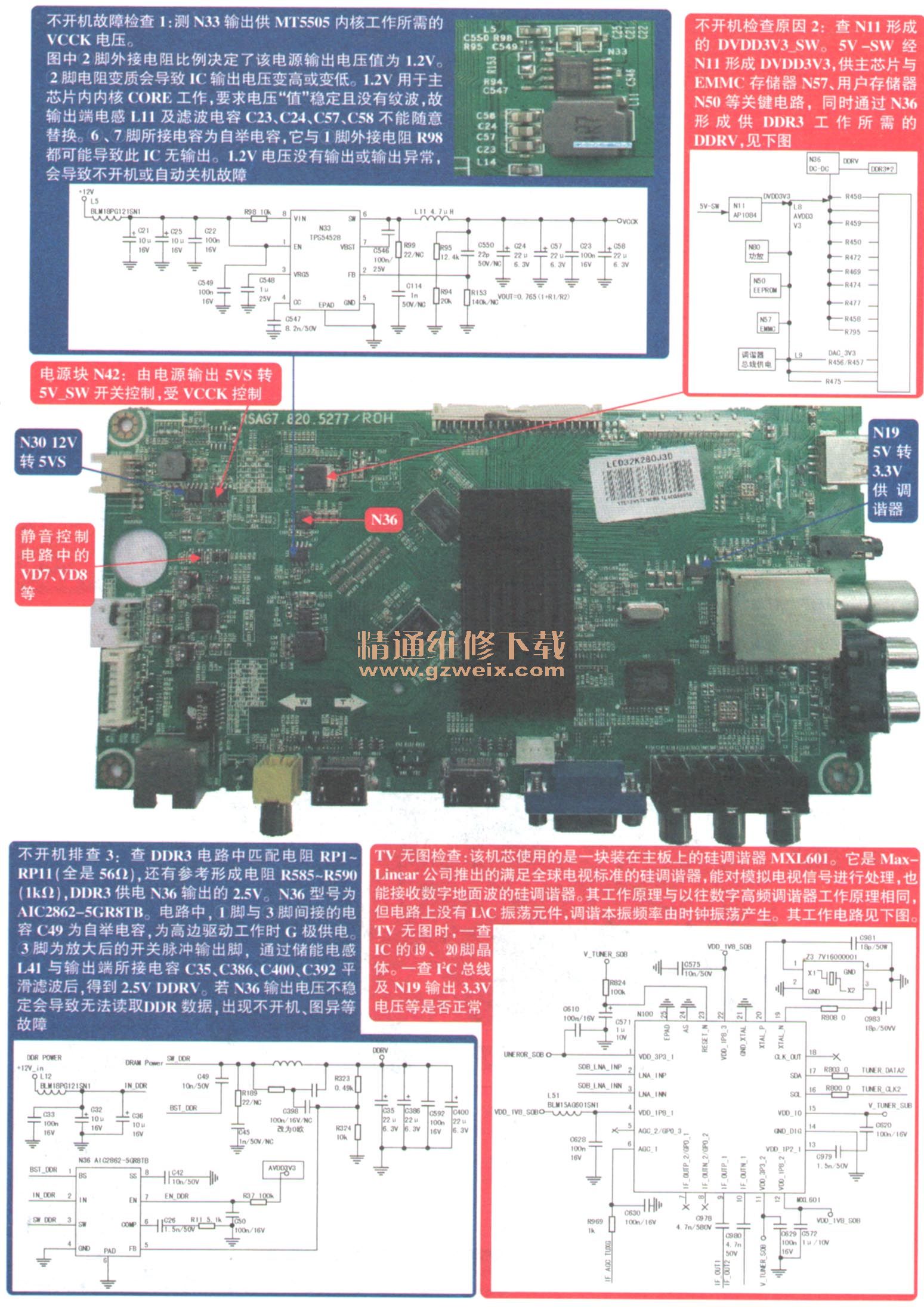

    海信280X3D/28OJ3D机芯采用MT5505芯片,此机芯是2013年出的智能产品,采用智能安卓操作系统,所有产品的应用仅在电视机的“应用商店”下载安装,不支持后缀为*.APK文件安装,代表产品有LED32K280X3D、LED39K280X3D、LED42K280X3D、LED46K280X3D、LED32K280J3D、LED39K280J3D、LED42K280J3D、LED46K280J3D、LED32EC330J3D、LED39EC330J3D、LED42EC330J3D、LED32EC350JD、LED39EC350JD、LED42EC350JD。这些产品智能特色表现在:智能空间、体感游戏、多屏互动、应用商店。接收端子有RF、AV、VGA、HDMI和RJ45网口。图1是LED46K280X3D(主板编号为RSAG2.908.5277板)主板实物图解,其整机信号处理流程见图2。图3为该机典型故障图解。




关键词:海信彩电
