TCL MT27机芯液晶彩电主板电路分析与常见故障检修（上）

来源：本站整理作者：佚名 2014-10-28 09:02:50

   MT27机芯液晶是TCL公司近年来推出的一款低成本、超薄液晶彩电，其主芯片采用MT8227，具有高清多媒体播放功能，支持10801H.264、RMVB、MPEG2/4等主流媒体格式信号。
    MT8227是MTK（台湾联发科技多媒体芯片提供商）公司在2011年推出的模拟TV SOC方案，集成了ARM9处理器、DDR SDRAM、中放电路、耳机功放等模块电路，具有HDMI 1.4a以及H.264、MPEG1 /2/4等多种格式的高清视频文件解码等功能，外围电路很简单，印制板（PCB）面积更小，能有效降低机芯板的成本，并有利于机器的超薄型设计。正由于以上原因，MT8227方案被TCL、康佳、创维、乐华很多液晶电视厂家采用。

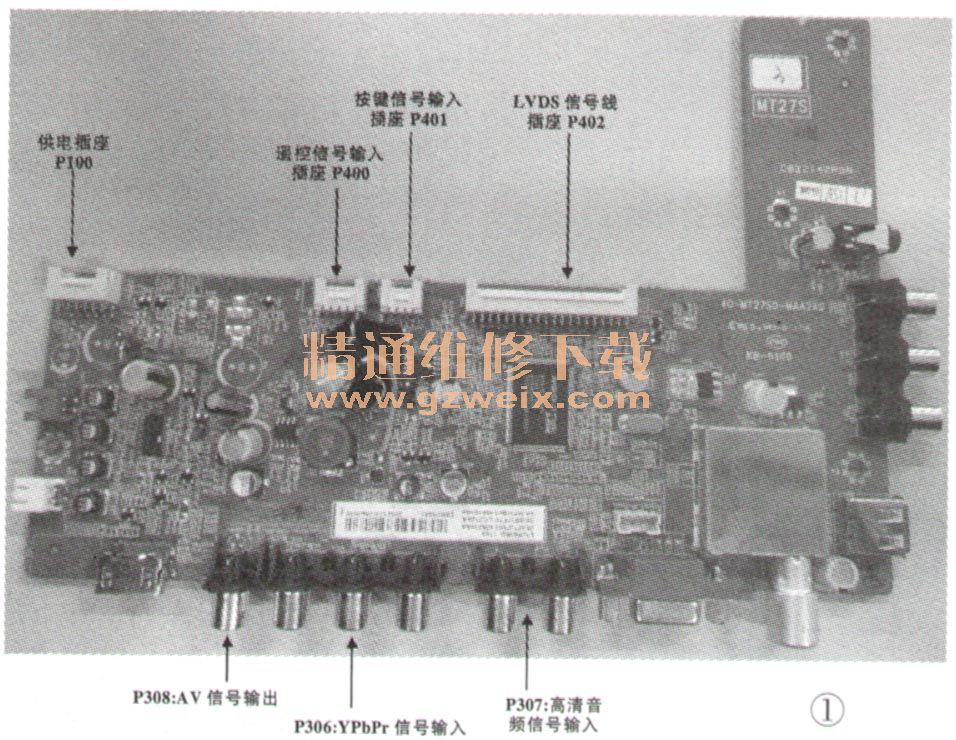

    在TCL液晶彩电中，该机芯的代表机型是L32P60BD，其主板如图1所示，VGA、YPbPr与DVI共用一个音频输入端，Side AV与YPbP：信号输入端中的的Yin共用。与该型主板配套的液晶屏的分辨率均为1366×768，刷新频率为60Hz，屏型号为LSC320AN01、T320XVN01.1、MT315A04或V320BJ2-P01。

    一、关键测试点
    1．开／待机控制电路

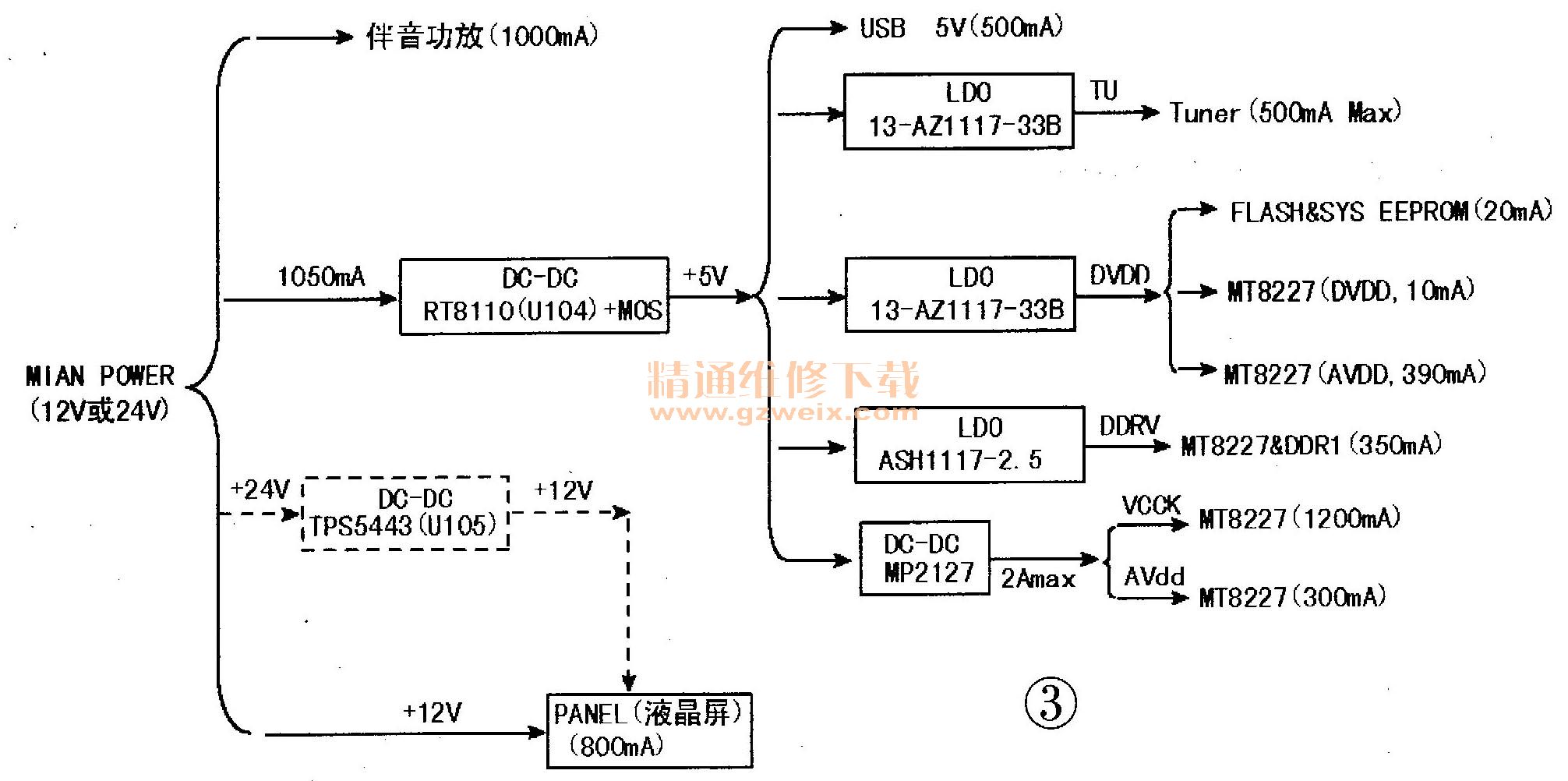

    接通电源后，电源板上副电源电路工作，输出3.3V电压，供给主芯片及遥控、按键电路。该机开／待机控制电路如图2所示。待机时，OP-WRSB信号为高电平（约3.2V）、Q102导通，其集电极为低电平：一路通过电阻R134与插座P100的⑩脚（ON/OFF-PWR）送往电源板，这时电源板上的主电源不启动；另一路低电平经电阻R125加到Q101的基极，Q101截止，则P沟道场效应管Q104因源栅极压差小于开启电压也截止，MAINes POWER端输出电压为0V，整机处于待机状态。二次开机后，OPWRSB信号变为低电平，Q102截止，其集电极为高电平（约3.3V）:一路给P 100R的⑩脚送给电，源板，主电源工作，输出12V电压（部分机型为24V）通过P100的①、②、④脚送给主板另一路高电平使Q101导通，R122两端分压达到Q104的开启电压，MAIN POWER端输出12V电压，然后通过LDO及DC-DC电路得到多路电压，如图3所示，这时电视机进入开机状态。

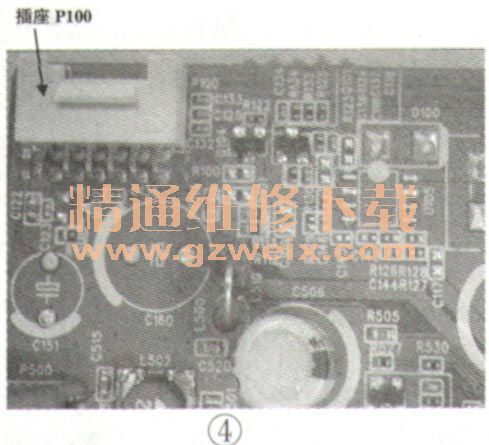

    该部分电路的关键测试点如图4所示，通电后P100的⑦脚（或电阻R106、R463、R464、R454一端）电压应为3.3V；开／待机时，P10O的⑩脚（或电阻R134一端）应有0V、3.3V的电压变化；二次开机后，P100的①、②、④脚应有12V或24V电压。

    2. 12V转5V电路
    12V转5V电路主要由RT8110B（U104）与双MOs管Q100组成，如图5所示。RT8110B是一款同步降压DC-DC转换PWM控制器，内含0.8V的基准电压源，内部振荡器的工作频率为400kHz，输入电压为10V～18V。

    U104的②、④脚输出方波驱动Q100，如图6所示。输出电压经过电阻R110;R111和R103分压后送给U104的⑧脚（反馈端），与0.8V基准电压相比较，其误差值送往PWM控制器，通过控制驱动方波的占空比来控制输出电压，具体而言：Vout=0.8（V）×（R110＋R111 ＋8103）/（R111＋R103）=0.8 （ V）×（3.3＋0.56＋0.047）／（0.56＋0.047）=5.15V。

    实测得Q100的②、④脚波形如图7所示，Q100的⑦、⑧脚波形如图8所示。
