3. 5V转3.3V电路

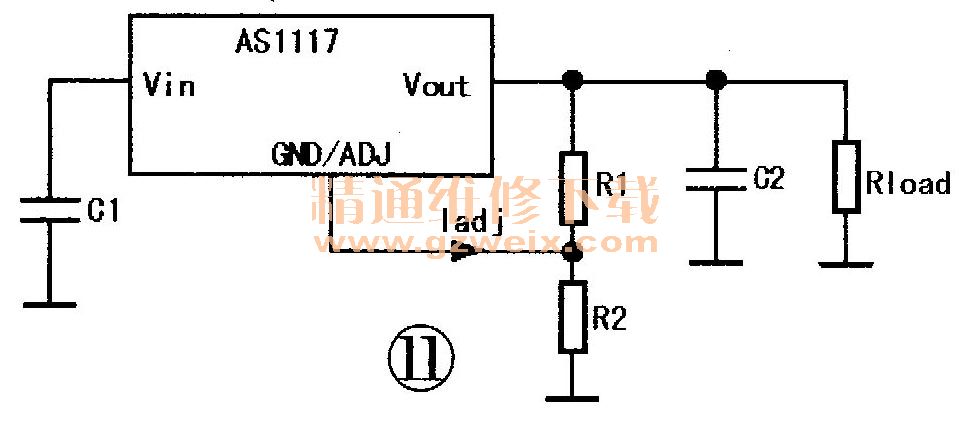

    5V转3.3V电路主要由低压差（LDO）稳压块AZ 1117-33B（U200）完成，如图9、10所示。1117系列LDO芯片分为固定电压输出和可调电压输出两大类，固定电压有1.2V、1.8V、2.5V、2.85V、3.3V、5V等多种。可调电压的典型应用电路如图11所示，输出电压范围为1.25V-13.8V，具体值与调节端（ADJ）外接的电阻阻值有关，Vout=Vref× （1 ＋R2/R1） ＋IAdj ×R2。由于IAdj较小（50μA左右），远小于流过R1的电流（4mA左右），因此IAdj ×R2可忽略。





    值得一提的是，为了保证可调电路的正常工作，R1值应在200Ω～350Ω之间，此时电路能提供的最小工作电流接近0mA，最佳工作点所对应的最小工作电流大于5mA。若R1的值过大，则电路正常工作的最小工作电流为4mA，最佳工作点所对应的最小工作电流会大于10mA。
    4. 5V转2.5V电路

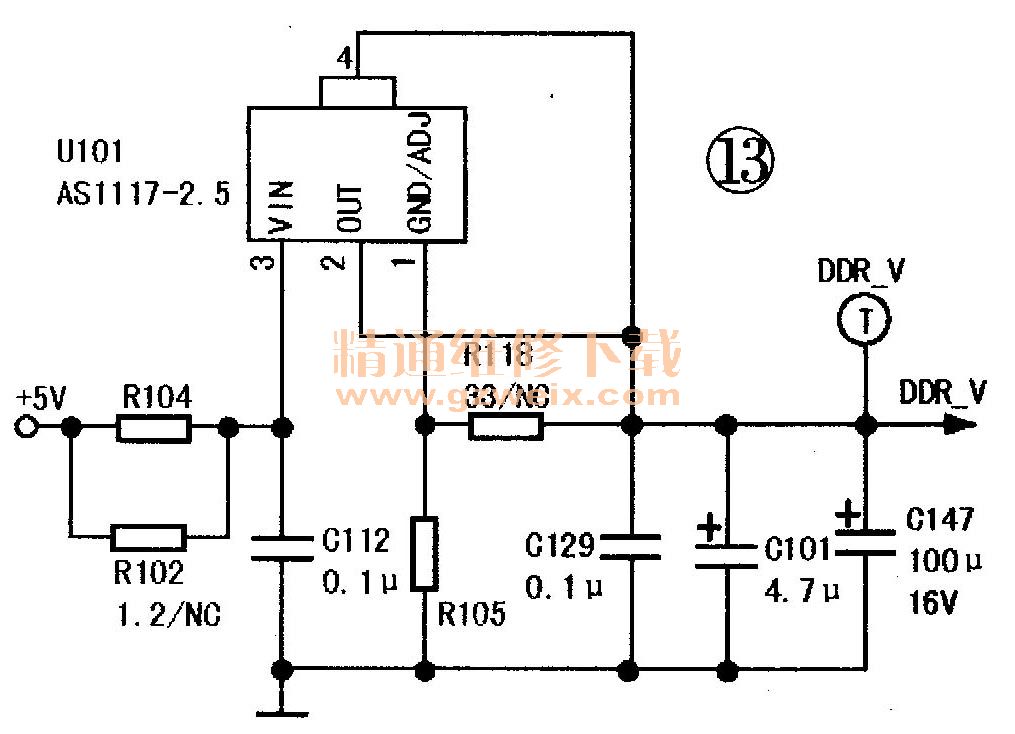

    5V转2.5V电路主要由低压差（LDO）稳压块AS1117-2.5（U101）完成，如图12、13所示。AS1117与上述AZ1117同属于1117系列，为正向压降低压差稳压器，在输出电流为1A时的压降低至1.2V。



    5. 5V转1.25V电路
    5V转1.25V电路主要由MP2127（U103）及其外围元件组成，如图14所示。MP2127是一款输入电压为2.7V～6V的同步降压转换器，采用⑥脚的3rnm×3mmQFN封装方式，内部集成有工作频率为1.2MHz的PWM控制器，可提供高达2A的负载电流，输出电压可低至0.8V。

    该DC-DC变换电路的输出电压可通过U103的①脚外接电阻R114～R116调节，如图15所示，输出电压为Vout=0.8 （V）×[1＋R114/（R115＋R116））。
    6．主芯片复位电路
    主芯片复位电路如图16、17所示。二次开机后，由于电容C406两端电压不能突变，12V主电压给C406充电，在此过程中，C406等效于通路状态，由于此时三极管Q402的b、e极电压相近，则Q402截止，其集电极输出低电平；当C406充电结束后，C406等效于断开状态，由于电阻R449与R450的分压，Q402导通，其集电极输出高电平。在这个过程中，Q402由截止到导通，其集电极能保持一定时间低电平（即低电平复位），这个时间就是开机复位所需时间。



    7．背光开／关控制
    插座P100的12脚（BL-ON/OFF）为背光开／关控制端，通过电阻R135与主芯片的④脚相连，如图18所示。二次开机后，主芯片的④脚输出约3.3V电压，通过P100的12脚送给背光驱动电路，则背光驱动电路启动工作，产生高压，点亮灯管。

    如果开机后伴音正常，但屏上无画面，或只能看到淡淡的的阴影，同时通过液晶屏的缝隙看不见背光亮，这时需首先测量P100的12脚电压是否正常。
