HLL2637WB （RSAG7.820.4555板）是海信公司LED彩电上使用的电源及LED背光恒流驱动电路于一体的一款电源板。LED背光恒流供电部分采用AP3843方案，采用此方案的同类电源板比较多，常见的有RSAG7.820.5023、4800、4885、4737等。此方案设计新颖，绿色节能，被广泛用于中小屏幕LED液晶电视中，社会拥有量较大。现以RSAG7.820.4555板为例，对其原理维修进行分析讲解。

    一、主电源部分
    HLL2637WB板因其消耗功率不大，小于75W，因此没有PFC功率因数校正部分。主要由市电输入，和主电源产生两部分组成。
    1.市电输入和整流滤波电路
    见图1。为了防止干扰信号通过电网对本机造成影响，同时也为了减少本机产生的电磁通过电网干扰其他电器设备，在输入端都增加了交流抗干扰（EMI）电路，C801、L806、C802、L807构成共模抑制电路，滤除电源和电网产生的对称干扰信号，C803、C804是差模抑制电容滤除电源和电网产生的非对称干扰信号。R801、R802、R803是泄放电阻，在关机后泄放掉C803、C804上储存的电荷。RV801是压敏电阻，在市电异常升高时，击穿短路烧断F801，起到保护后级电路的作用。RT801为负温度系数热敏电阻，开机瞬间温度低阻抗大，其作用是防止开机瞬间浪涌电流的冲击，对电路造成损坏。

    二极管VD805、VD806、VD807、VD808组成全桥电路，对输入的220V市电整流，经过C810滤波后得到300V左右的直流电压。
    2．主电源部分

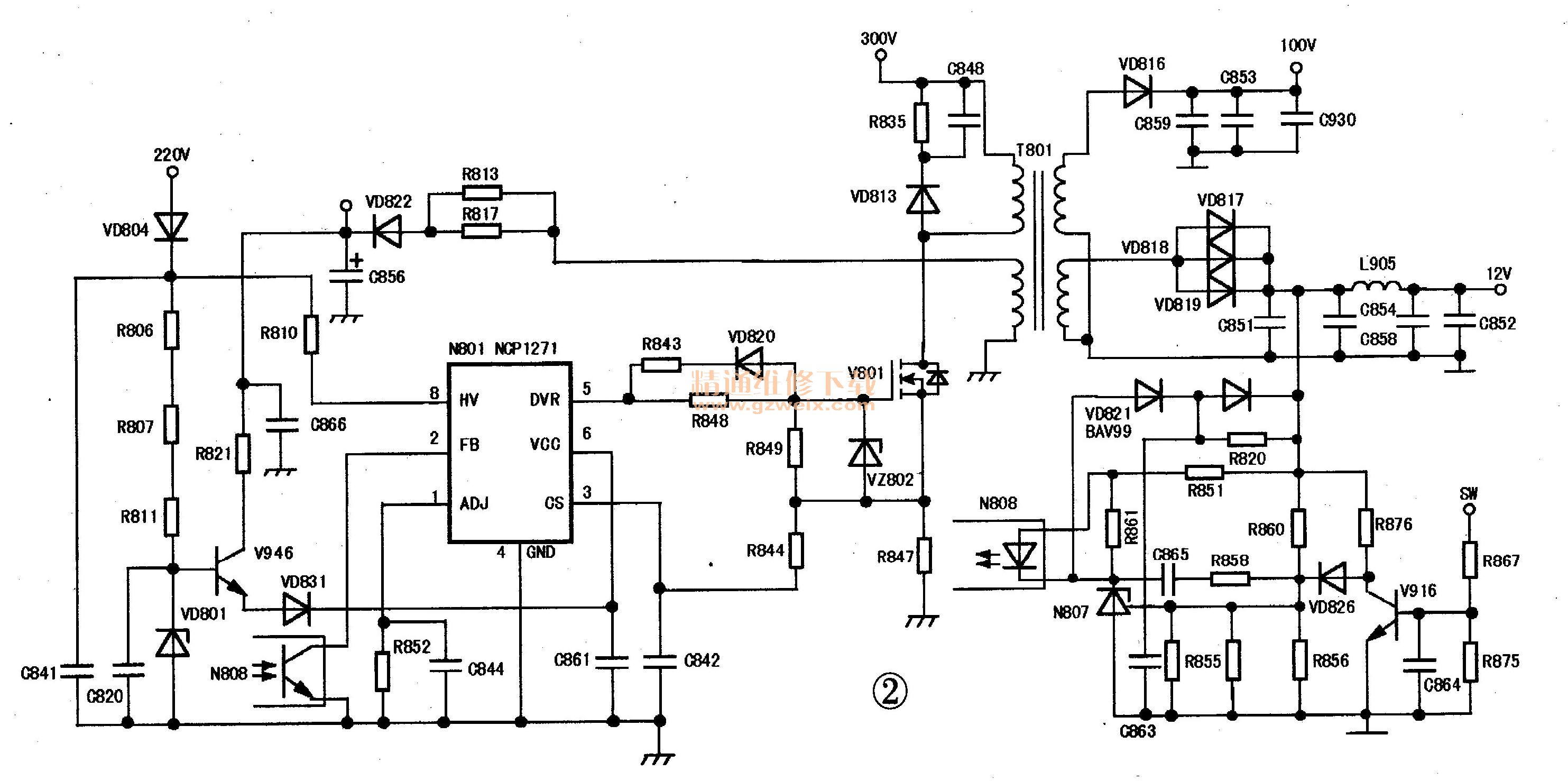

    主电源电路如图2所示，由振荡驱动电路N801（NCP 1271）、开关变压器T802、功率管V801和升压电路N807、N808等元件组成，产生12V和100V电压，其中12V送到主板，再经过多个DC -DC电路转换成主板需要的各种电压，12V同时为伴音电路供电，100V电压主要是为LED背光部分提供供电。

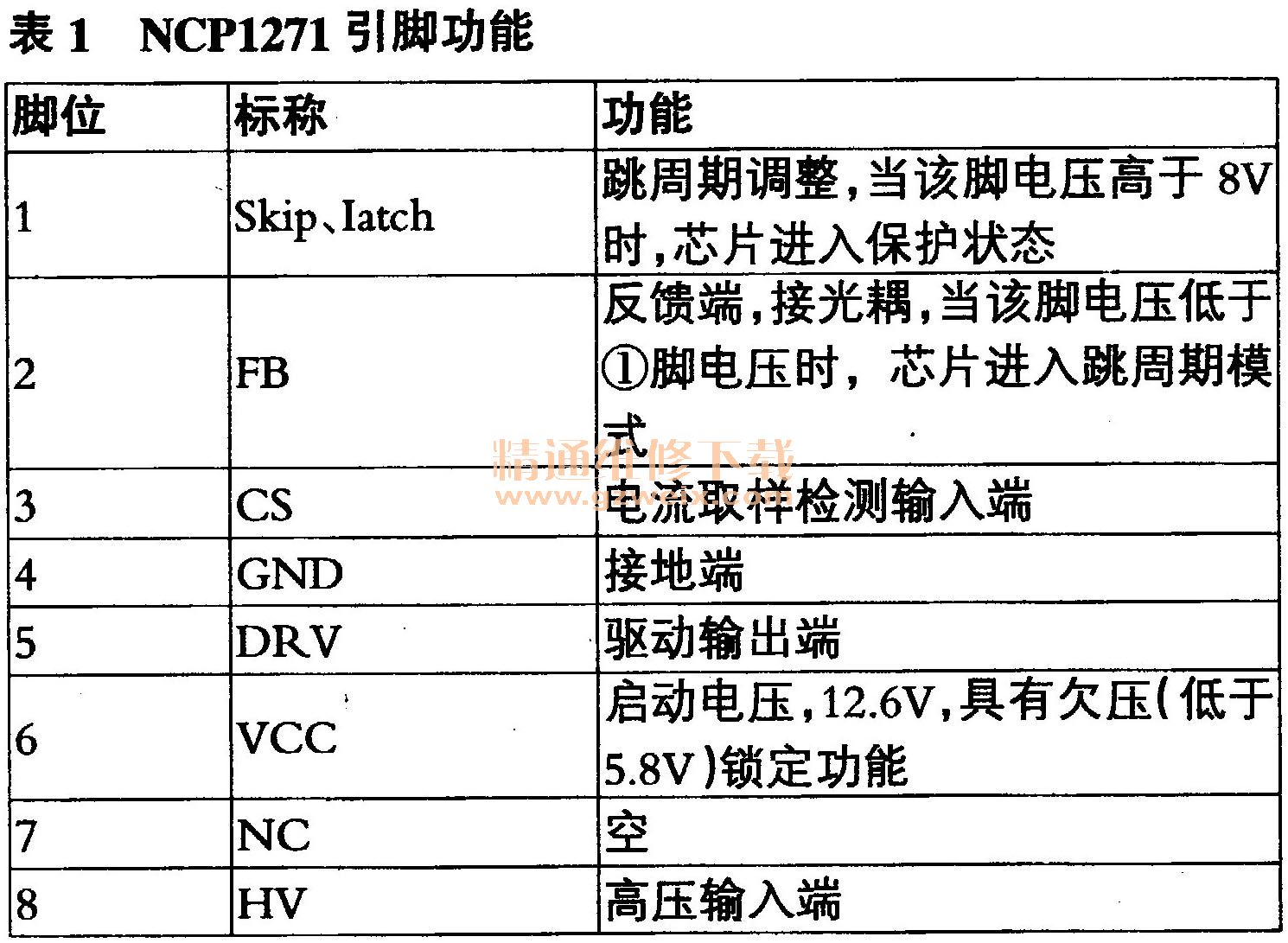

    NCP1271是安森美公司新一代固定频率电流反激变换式PWM控制芯片，特点是电路结构简单，外围元件少，在待机时能进入跳周期模式（SkipCycle Mode）、使待机功耗大大降低，本芯片同时采用频率抖动技术，减少了EMI，其各脚功能见表1。

    （1）启动工作过程：接通电源后，220V交流电通过整流滤波电路后得到的300V左右的电压，通过开关变压器T802初级③-①绕组加至V801的D极，作为Q801的工作电压；同时220V交流电通过VD804、R810送到N801的⑧脚，通过内部的电流源给接在⑥脚VCC端的电容C861充电，当充电电压达到12.6V时，芯片内部开始工作，⑤脚输出PWM脉冲到V801的G极，V801在PWM脉冲的控制下导通截止，开关变压器T802内部①-③绕组有交变电流流过，T802各个绕组产生感应电压，电路开始工作。
    T802的初级侧⑤-⑥辅助绕组输出的感应电压经过R813、R817限流，VD800整流，C845、C866滤波后，再经过V946、VZ801组成的稳压电路稳压后，给N801提供工作电压。
    T802的次级⑦-⑨绕组输出的感应电压通过VD816、C859、C853、C930整流滤波后得到100V电压，为 LED背光电路提供供电。
    T802的⑩-11-12绕组通过VD817整流，C851、C858、L805、C854、C852组成的滤波电路滤波后，得到12V电压，送往主板。
    （2）稳压控制电路。该电路的稳压控制主要由三端精密稳压器N807，光祸N808、12V取样电阻R860、R856、R855等元件组成反馈电压对N801的②脚进行控制。
    当12V输出电压升高时，取样电压也随之升高，加到三端稳压器N807的R端，N807的K端电压下降，光祸N808的①、②脚内部发光二极管发光增强，使N808的③、④脚间的光敏三极管导通程度加深，其c-e间等效电阻减小，使N801的②脚电压降低，经过②脚内部比较控制后，调整⑤脚输出WM脉冲的占空比变窄，缩短V801的导通时间，使输出电压降低，达到正常值，保持输出电压的稳定不变。当输出电压变低时，控制过程与此相反。
    （3）过流保护电路：R847为过流检测取样电阻，对流过功率管V801的电流进行检测，当某种原因引起V801电流过大时，R847上的压降也随之增大，这个电压反馈到N801的③脚，当升高至内部设置值（1v）时，芯片停止输出，等待下一个周期到来。
    （4）功率管V801保护电路：R835、VD813、C848组成RDC尖峰脉冲吸收保护电路，防止在开关管截止瞬间，T802初级绕组产生的尖峰脉冲把V801击穿；稳压管VZ802为V801的栅极保护二极管，R849为V801的栅极储存电容泄放电阻，在关机后泄放掉极间电容所储存的电荷，防止在下次开机上电瞬间，V801过流击穿。
    （5）待机节能控制：在待机时SW开关信号为低电平，V916截止，1VD826导通，N801的R端电压升高，光祸导通增强，拉低N801②脚电压，芯片工作模式变为跳周期模式，降低待机功耗。
