二、LED灯条背光恒流供电（恒流源）部分
    LED升压部分是把电源部分产生的100V电压，升为150V左右电压（因为为LED灯条提供的是恒流供电，电压值根据所配液晶屏型号不同电压也不同，本文按150V为例分析），为LED灯条恒流供电。LED背光供电升压电路，在PWM调光信号的控制下同步工作，为LED灯条间歇供电。这部分主要有LED升压电路，PWM亮度控制电路，LED恒流控制及保护电路几部分组成。

    1．LED背光升压电路
    LED背光升压部分由集成电路N901（AP3843CP）及其外围元件组成，AP3843CP是一款高性能固定频率电流模式控制电路。

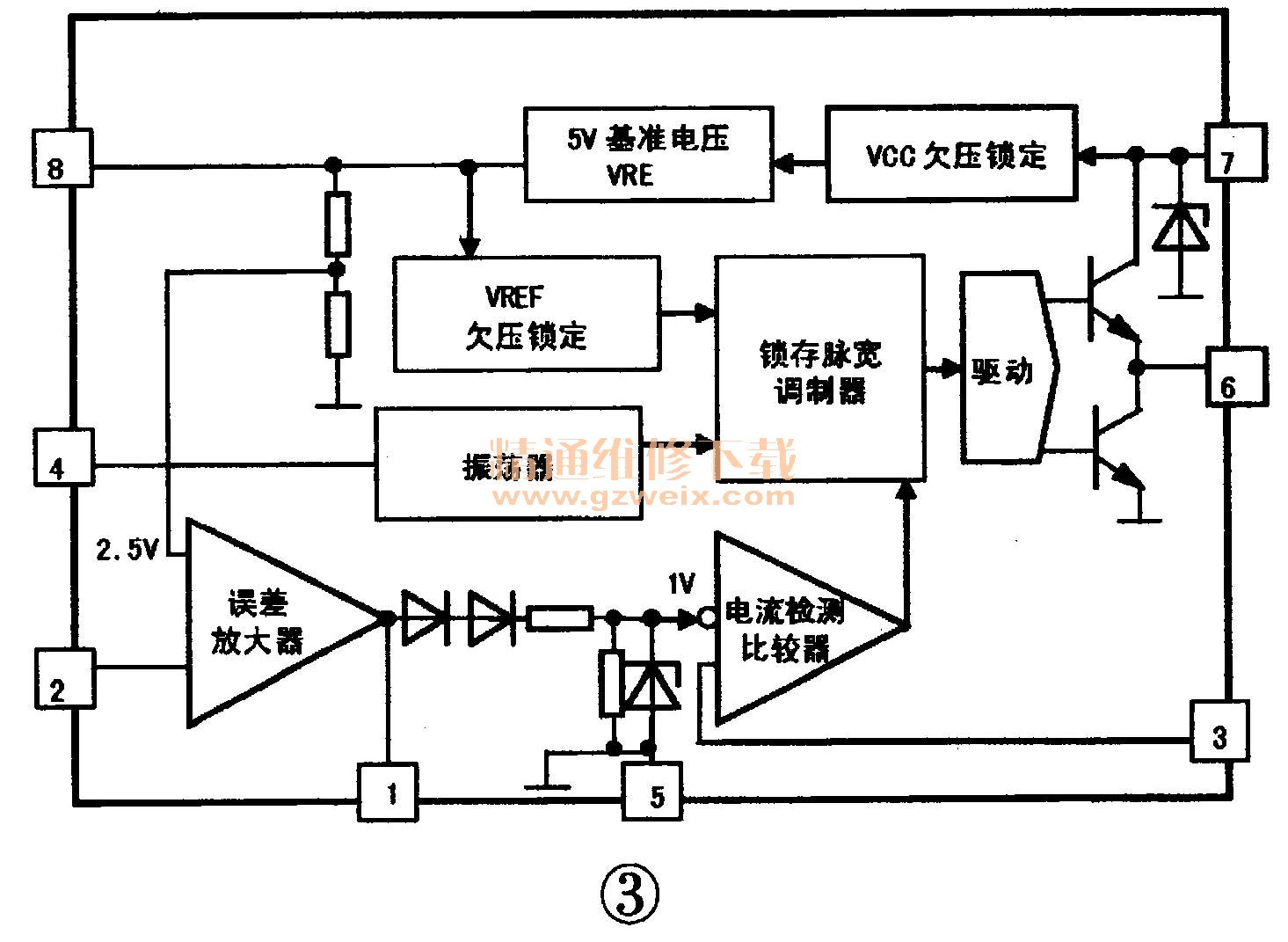

    其内部框图如图3所示。

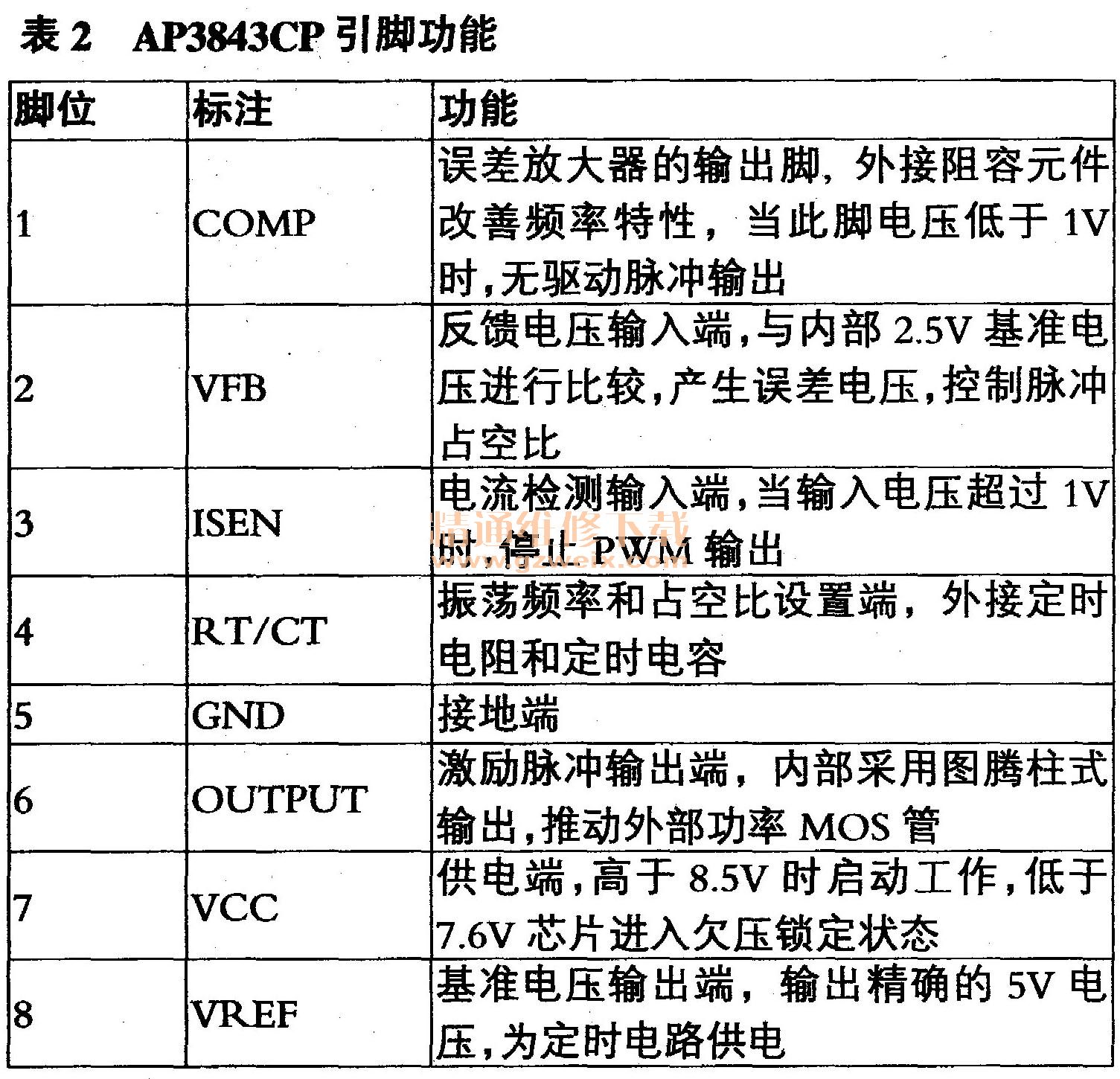

    N901各脚详细功能如表2所示。

    LED背光升压电路的工作过程：
    LED背光12V供电电路如图4所示，当主板发出背光开启信号后，4V的SW电压一路通过电阻R983加到V931的基极，V931导通集电极电压降低导致V932饱和导通，为背光升压部分提供12VCC供电。

    V914和V912组成与非门电路，只有当主板送来的背光开启电压SW （4V）及PWM亮度控制电平都为高电平（3V）时，两个三极管导通进入工作状态，此时DIM2端为低电平，V942处于截止状态，对芯片N901①脚没有任何影响，升压电路处在正常工作状态，当PWM亮度控制信号为低时，DIM2端为高电平，V942饱和导通，N901⑦脚被拉低至0.7V、N901停止工作。

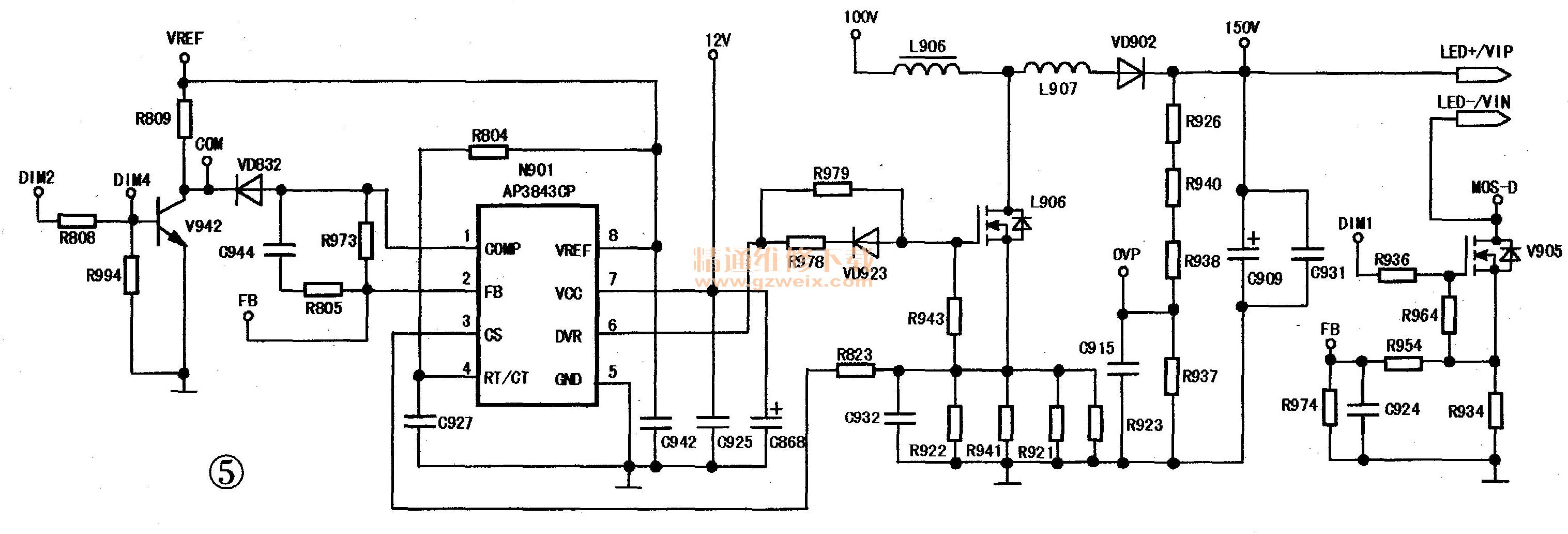

    LED灯条供电二次升压恒流源电路如图5所示，正常工作时N901产生频率固定脉宽可调的激励脉冲，从⑥脚输出推动功率管V902的导通和截止，当⑥脚的激励脉冲为高电平时，通过灌流电阻R979加到V902的栅极，V902导通，90V电压通过储能电感L906及导通的V902流通到地，此时电感处于储能状态，L906上的自感电势极性为左正右负；当⑥脚为低电平时，通过灌流电路的VD923、R978迅速拉低V902栅极电压使V902进入截止状态，因电感中的电流不能突变，此时电感中的自感电势极性变为左负右正，与90V电压相叠加，经过升压隔离二极管VD902整流，C909、C931滤波后得到150V左右电压，为LED灯条提供恒流供电。

    2. LED灯条恒流供电电压自动钳位（过压保护）电路灯条供电过压（限压）保护电路如图6所示，恒流电路为了保持电流的恒定不变，会根据负载的变化在一定的范围内自动调整输出电压的高低。为了防止（恒流源负载回路开路时电压会无限制升高）输出电压超出安全范围，特设有最高电压自动钳位电路。
