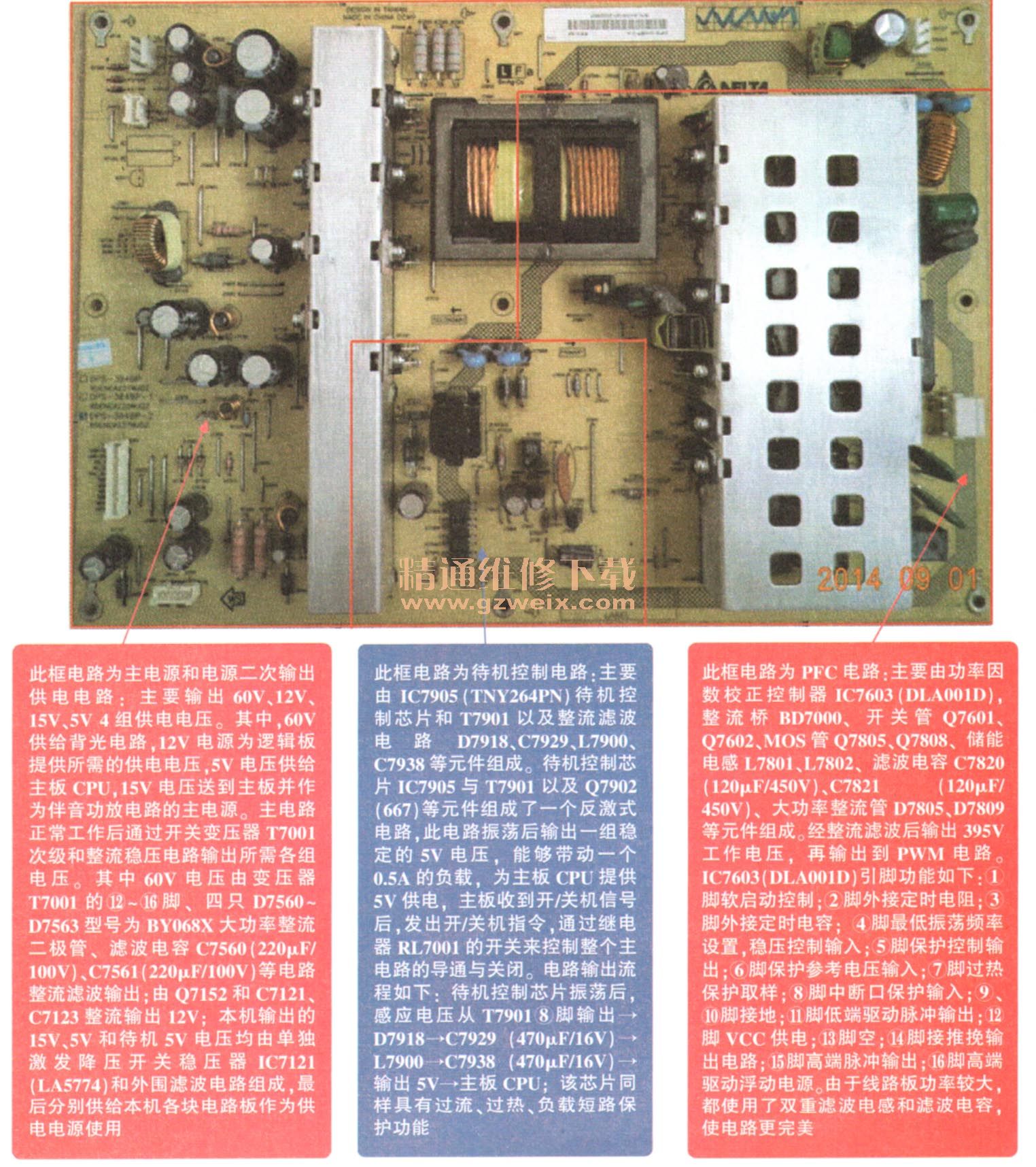

夏普液晶电视机采用了DPS-304BP-2、DPS-304BP型、DPS-304BP-1型等三个型号，电源板外观看来大同小异，代换时一定要看清型号，本文着重介绍DPS-304BP-2；广泛应用于LCD-46A63、LCD-46F63、LCD-46GX3、46U64、42GX3等大屏系列机芯中。翰出功率达250W、输出功耗为SA，所以易出故障。该机电源部分由两块板组成，由于功耗大，EMI防护与渝波电路单独制作了一块电路板，这样滤波效果更好，电源滤波电路更能承受高压谐波的冲击。说是进口机型，其实都由中国电源厂家代工生产，与传统电源没有什么太大区别，都由主电路和副电路构成，同样用继电器来控制开戍机；所不同的是输出的电压组数较多。一组68V电源为高压背光板供电。
