在检修新型液晶彩电时，常有查看开机打印信息的说法，那么开机打印信息是指什么？有什么意义？如何借助它来判断故障部位？

    一、开机打印信息的含义与主要内容
    1．开机打印信息的含义
    在新型的液晶彩电中，其主板上MCU固件程序在运行到关键位置时，会通过UART串口输出字符信息，经过编程器的虚拟串口，借助于相关软件，最后在电脑软件窗口中显示出来，以便实时查看彩电内部程序指令的运行状态和运行进度，从而方便调试检修。这些字符信息就是所谓的列印信息或打印信息。
    常说的开机打印信息就是指MCU在开机时运行程序的状态信息，这有点类似于总线彩电、空调或电脑等设备的自检功能，不同之处是，开机打印信息要通过外部设备及相关软件才能在电脑显示屏上显示出来。
    有了开机打印信息，那么彩电内部CPU的程序运行状态就一目了然了，就可以帮助我们快速判断出主板的故障范围，尤其是在检修主板电压正常但二次不开机故障时，就显得特别实用，例如：FLASH存储器异常会引起彩电二次不开机，DDR存储器异常也会引起该故障，加之有些彩电有两块甚至4块DDR存储器，那么二次不开机故障究竟是由哪块存储器引起的呢？这时通过查看开机打印信息就可准确判断。
    提示：液晶彩电是否具有打印信息功能，取决于板卡厂商的固件设计、板卡硬件和固件程序。早期的大部分液晶彩电不具有打印信息功能，后期生产的大部分液晶彩电具有此功能，尤其是3D及网络液晶彩电。
    2．开机打印信息的主要内容
    开机打印信息主要内容是彩电在开机时MCU检测硬件的情况。一般来说，开机时MCU首先会检测DDR存储器的版本以及DDR存储器与主芯片之间的通讯是否畅通，紧接着会对引导程序（即U_BOOT）的版本及运行情况进行检测，接下来会检测主程序（即NANDFLASH）的版本和运行情况，最后对USB、音效处理、高频调谐器等总线控制的器件进行检测。只有通过了上述检测，MCU才会发出开机指令。
    在上述检测中，若在某一步检测到异常，则电脑会有相应的字符显示，一般也不会再进行下一步检测，自然MCU也不会发出开机指令，则电视机表现为二次不开机故障。例如：打印信息显示只有DDR存储器相关信息，随后便停止显示了，这说明问题就出在DDR存储器或其外围线路上。
    由于打印信息的提示全是英文，还包括一些代码符号，要想完全看懂这些打印信息是很不容易的，但对于故障判断，只要能看懂以“DDR”、“DRAM”、“U –BOOT”、“NAND”等字母为打头的英文提示的含义，就能基本明白彩电的开机程序运行到了什么地方，例如：一台正常的创维8M92机芯液晶彩电的开机打印信息如图1所示（注意：图中括号及括号内文字为笔者所加说明，并非打印信息内容，下同），一开始出现的字符“BISTO”、“BIST1”表示第1、第2测试器件，根据上述检测顺序可以判定其为DDR1存储器和DDR2存储器。

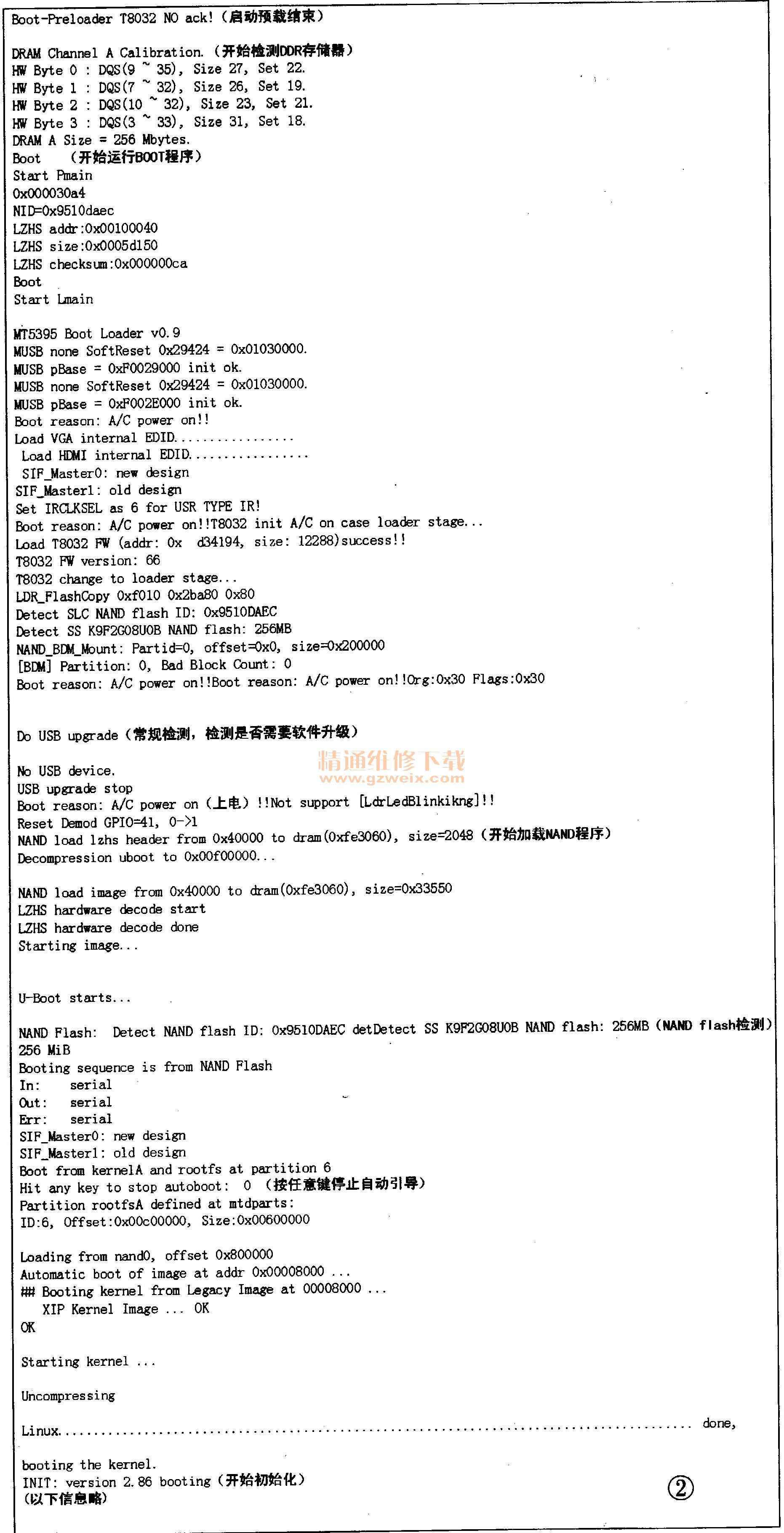

    值得一提的是，一台正常彩电的开机打印信息非常多，有的多达数十页，尤其是3D或网络电视，例如一台正常的创维8K86机芯液晶彩电，其开机打印信息就有十多页，最前面有关存储器的信息如图2所示。

    提示：DDR （Double Data Rate）是DDR SDRAM的简称，表示双倍速率同步动态随机存储器，是在SDRAM内存基础上发展而来的，仍然沿用SDRAM生产体系。

   二、获得开机打印信息的步骤

    1．需准备的硬件与软件
    获取开机打印信息需要准备一个液晶电视的ISP（在线编程）升级工具与一台电脑。ISP升级工具又称编程器，实质是一个串口TTL工具。常见的ISP升级工具其实就是一块USB转串口的的转接板，通过它能对主板的FLASH存储器进行升级，其实就是利用它来建立电脑USB口和主板主芯片串口之间的通讯，当通讯正常后，主芯片会将程序在电脑的控制下写入到FLASH存储器内。

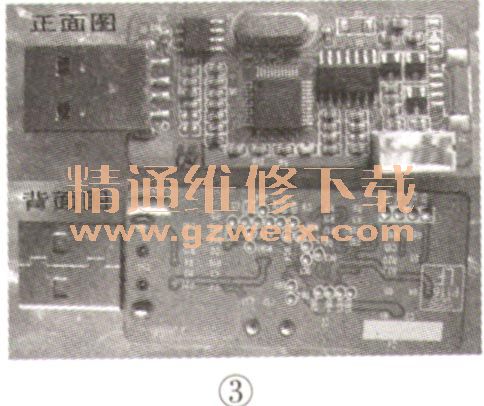

    目前，市售的ISP升级工具有多种，外形也多种多样，图3就是一款MST机芯液晶彩电常用的ISP升级工具。在实际使用中，由于ISP升级工具只是起到建立电脑和主板主芯片之间通讯的作用，因此随便选一款性能过得去的均具有查看打印信息的能力。但需注意的是，在选择升级工具的同时，还需准备相应的软件。

    需要的软件有两个：一是ISP升级工具所需的驱动程序，不同的ISP升级工具所用的转换芯片不同，则需对应不同的电脑驱动程序。只有安装了该驱动程序后，电脑才会识别ISP升级工具，也才能实现电脑和主板主芯片之间的通讯。第二个软件是SecureCRT软件，如图4所示。该软件用于查看打印信息，具体使用方法见后面的介绍。

    2。正确的连线与操作
    在读取开机打印信息前，首先要确认该液晶彩电具有打印信息功能，因为并非所有液晶彩电都具有打印信息功能，然后将ISP升级工具与电脑、电视正确地连接好，并在电脑上成功安装ISP升级工具的驱动程序（若之前已成功安装了，此处就不再安装），接下来检查确认主芯片的供电、晶振、复位等工作条件正常，因为只有主芯片的工作条件正常，MCU才能向外输出字符信息，最后确认SecureCRT软件中的COM口、波特率的设置是否正确，对于一些多功能液晶彩电ISP写程器还需正确设置线序。
    完成上述操作后，关断液晶彩电电源，等主板上电容放完电后再接通液晶彩电的电源，在此期间，观察电脑显示器的窗口中是否有打印信号显示。如果一台液晶彩电正常时应该有开机打印信息，但实际检测时却没有，这时应首先检查ISP升级工具是否连接正确，接下来检查主芯片的工作条件是否正常。

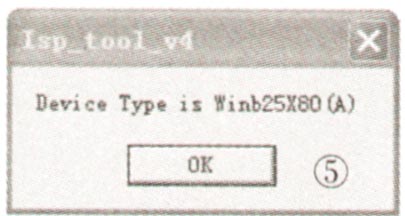

    在实际操作中，可先通过ISP升级工具的驱动软件进行连接检测，如连接正常，通常能显示FLASH存储器的型号，如图5所示，这说明主芯片的工作条件正常。一般来说，若DDR存储器异常，不会影响ISP连接检测。

    值得一提的是，有的液晶彩电的打印信息功能可以在工厂模式中进行开／关，例如TCL MS99机芯液晶彩电，在机器正常且连接正常的情况下，只能显示6行信息，若要显示更多的开机信息，则需要进入工厂模式，将打印信息设为“开”。另外，若MBOOT存储器内部有关打印程序损坏，这时也没有开机打印信息显示，这种情况在TCL MS28、MS28C、MS99等机芯液晶彩电中较常见，故障现象表现为不开机。
提示：1．开机打印信息只有在给电视机主板加电后那段时间才有输出。2．重新设定COM口、波特率或线序后，必须先关断液晶彩电电源，等主板上电容放完电后再上电。
