智能电视主板的应用与维修（四）

来源：家电维修作者：佚名 2018-10-20 08:38:19

    6.Boot Loader控制台下的几个芯片方案的常用命令
    （1）Mstar芯片
    1）擦空
    在Msta：芯片方案里，有三种组合：Nor ＋Nand、Nor ＋EMMC、单EMMC。而Nand和EMMC的擦除命令有区别，在擦空时一定要注意。
    若电视厂家提供的U盘升级软件不支持空片烧录，那么擦空后就会发现再也不能升级了。不过，此时可采用编程器RT809H，在擦除之前对Nand或EMMC做一个5％左右的备份，擦除后再写入5%即可（RT809H编程器自带擦空功能，也是可以直接擦空的，并且还具有时部分EMMC的修复功能）。

    2）升级
    升级是比较常用的一个命令，在Mstar方案中，不同的组合结构，不同的升级文件名，升级命令都不一样，如：MSD6i48芯片的命令有：
      usb reset
ustar
    这个命令是针对U盘升级文件为nand、sc如t两个文件夹（如图26所示）的，并不是所有MSD6i48都一样，同时U盘升级文件还要支持空片烧录，不然只能通过网络升级了。

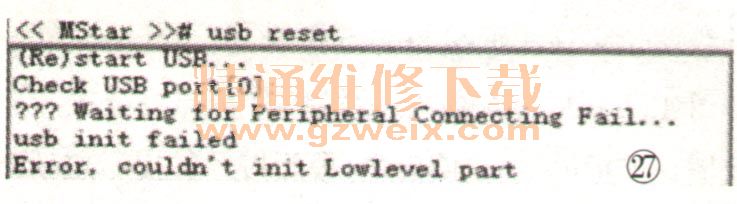

    Mstar芯片控制台下输入usb reset命令行后，没识别到U盘的一部分打印信息，如图27所示。因不同的主板，设计的U盘升级口可能也是不一样的，对此，需要检查U盘是否正确插入升级口U盘自身是否存在问题。

    正常识别到U盘的打印信息，随后才能继续输入升级命令，如图28所示。

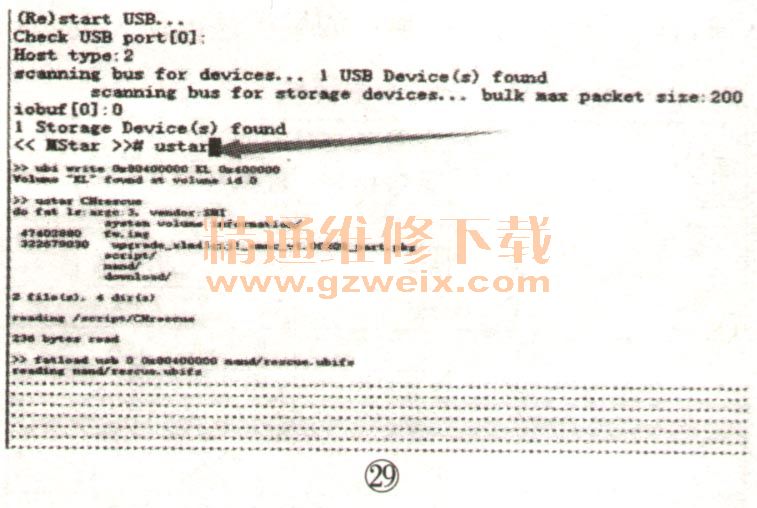

Mstar芯片控制台下输入升级命令ustar后回车，若升级软件正常，就会监控到升级打印进度，如图29所示。
