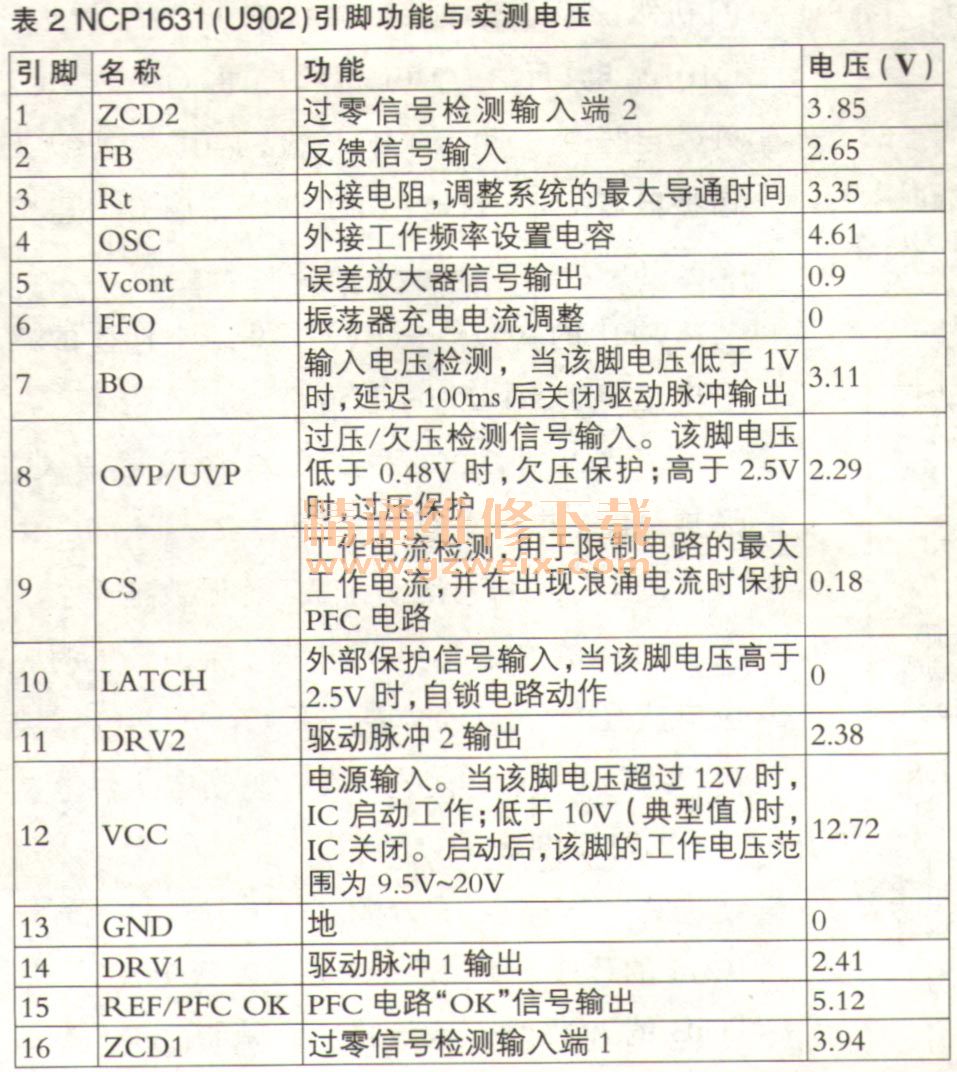

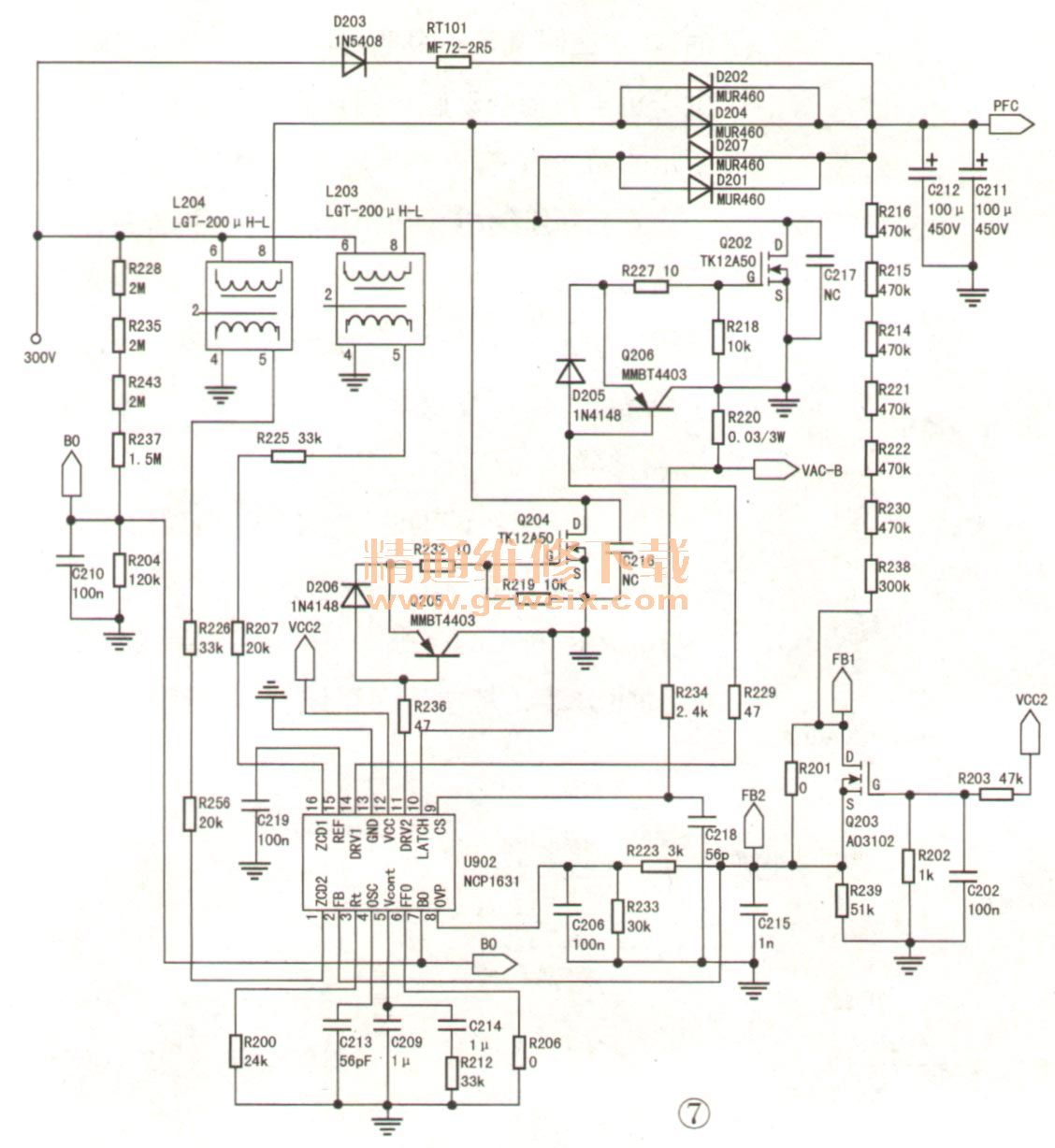

该板的功率因数校正电路以交错双相控制型PFC芯片NCP1631（U902）为核心组成，如图7所示。U902的引脚功能与实测电压见表2。



    1．启动过程
    二次开机后，12.8V的VCC2电压加到U902 （ NCP 1631）的12脚，同时，300V脉动直流电压经R228、R235、R243、R237和R204分压后，加到U902的⑦脚。当⑦脚电压高于1V时，U902内部电路工作，从14脚和11脚输出相位相反的驱动信号。下面以14脚输出的DRV1信号为例介绍。
    当14脚输出信号为高电平时，Q202饱和导通，电感L203储能；当14脚输出信号为低电平时，Q206导通，Q202栅极电压经R-227、Q206到地。Q202 M速由饱和转为截止，L203中的感应电动势极性变为⑧脚＋⑥脚－，与输入的＋300V电压叠加，通过D201、D207向负载供电，并向滤波电容C211、C212充电，在C211、C212上形成约393V的PFC电压。同理，U902的11脚输出的DRV2信号的驱动原理跟上述一样。采用交错双向驱动既增强了PFC带负载的能力，又减小了L203、L204、C211和C212的体积。
    2．过零检测
    为防止开关管在电感未放完电前导通，PFC电路必须设有过零信号检测电路。电感L203的④-⑤绕组产生的感应电压ZCD 1，经R225、R207加到U902的16脚（过零信号检测输入端1，与内部设定的开关管最大导通时间基准信号进行比较，当Q202的开关周期达到设计值时，过零比较器翻转，关闭⑩脚DRV 1信号输出，Q202截止，避免Q202损耗过大而损坏。同理，U902的①脚输入的信号为另一路PFC的过零检测信号。
