6．背光检测信号异常引起黑屏

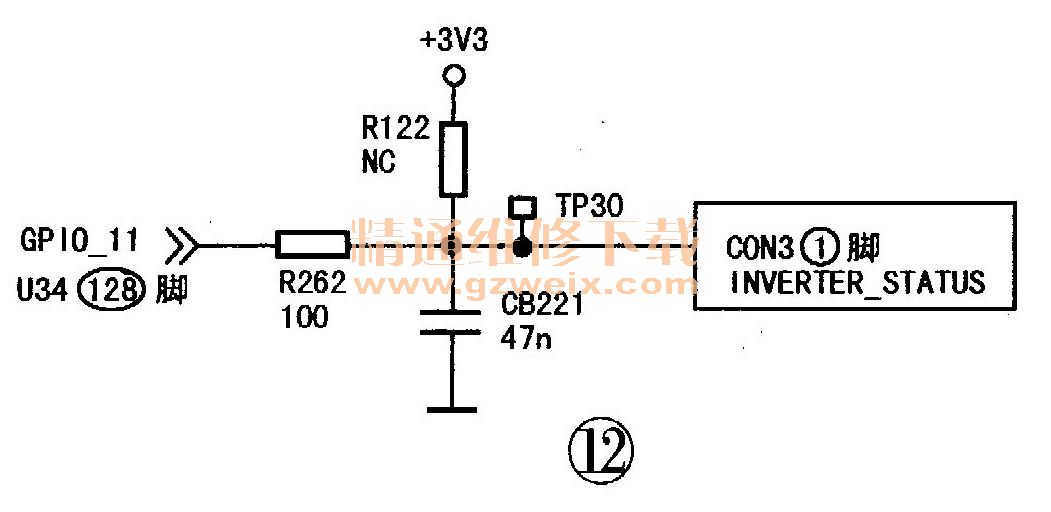

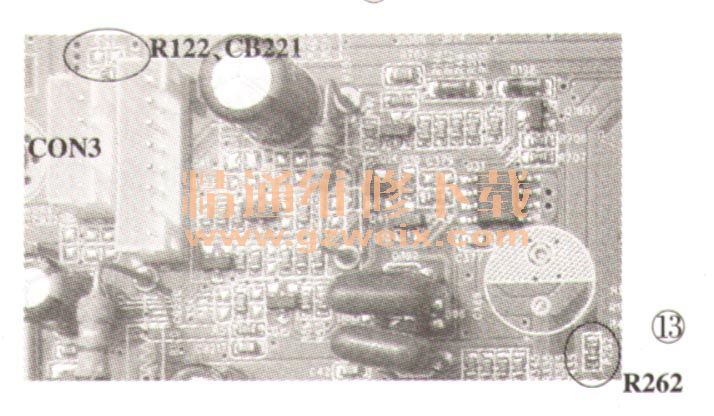

    带有屏背光状态检测的液晶产品，背光检测信号异常会出现冷开机一切正常，热机后背光闪烁或黑屏故障。如长虹LM24机芯液晶彩电主板插座CON3的①脚送入INVERTE又STATUS背光电路状态识别信号去主芯片MT8222（U34）的128脚，见图12。当128脚设计有此路信号时，此路信号需正常工作，否则出现冷开机整机工作一切正常，放一段时间指示灯有规律地闪红灯，图像和声音都正常，关机后再开机又正常，放一会儿又开始闪。这是控制系统判定逆变器电路有故障的提示信号，严重时会出现背光不能点亮。如长虹LT32720型液晶彩电使用有AUO和LG塑料背板屏，当为AUO屏时主芯片不会检查这个信号；如果是LG的屏，则检要检测R262处电压，正常应为低电平，如果是高电平，查看CB221（47kΩ）电阻，且确认R122（见图13）没有使用时，此路电压升高，有可能是逆变电路有故障，也有可能是主板主芯片或软件故障。如果开机进入总线查看屏参型号选错，或在总线调整状态下关闭参数和检查逆变电路无故障，此时对主板进行同机芯同屏软件升级或替换主板以排除故障。



    7. TCON板供电过压故障引起黑屏

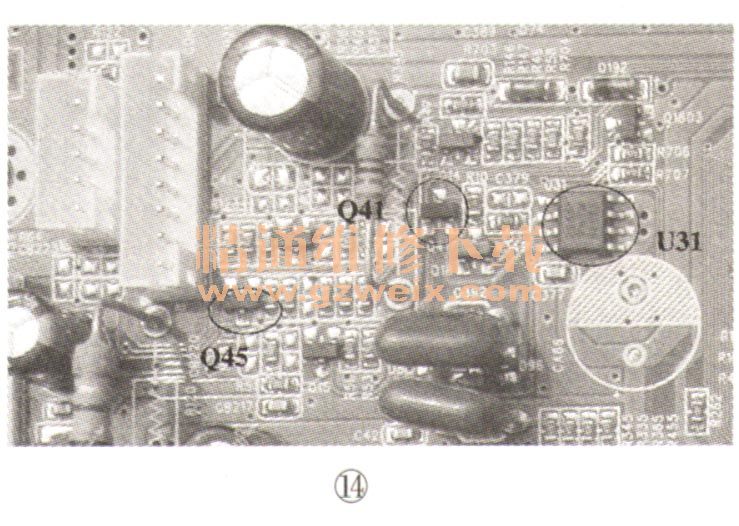

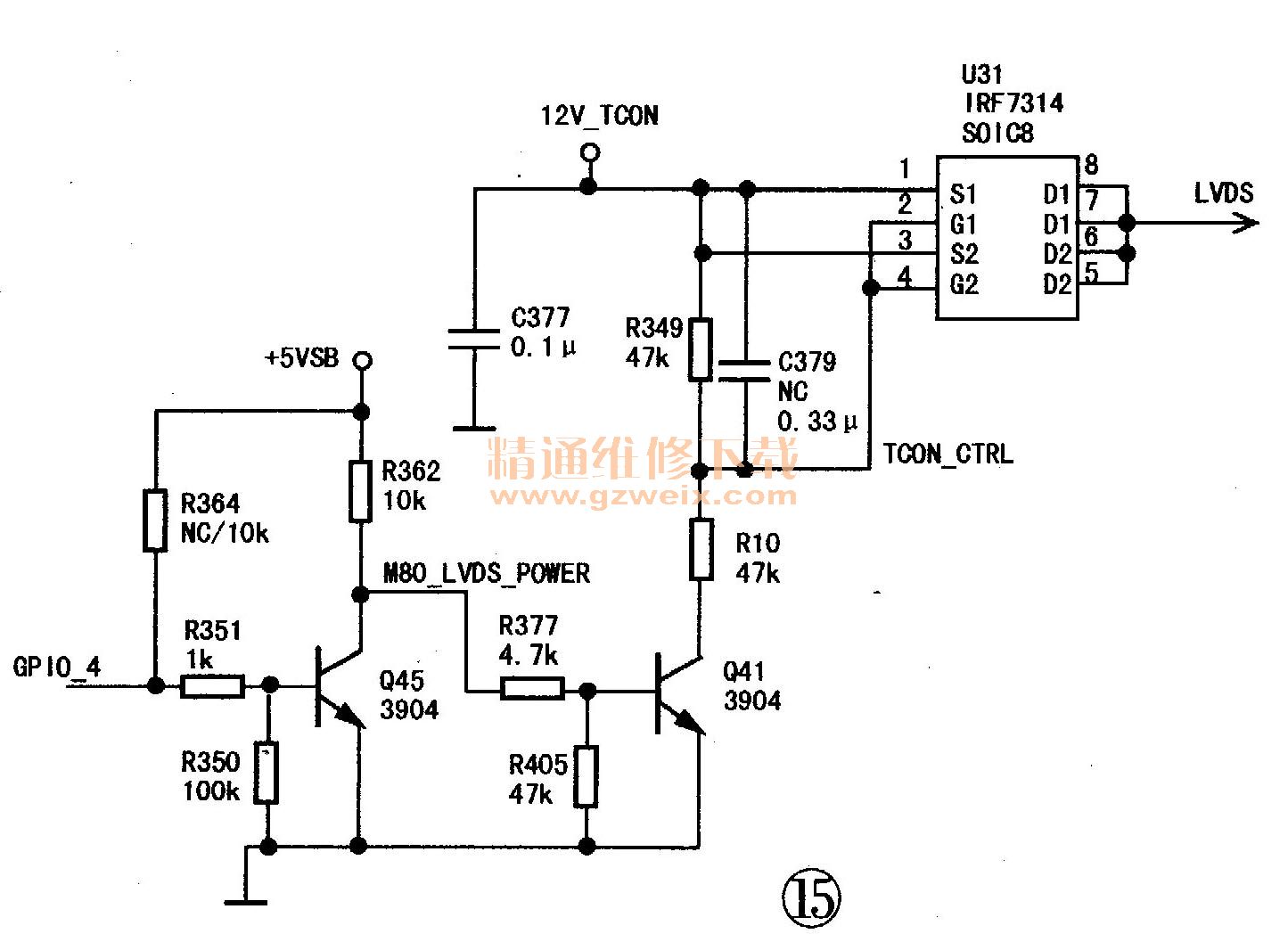

    有的液晶电视TCON板设置有供电过压检测信号，此路信号将送入主板屏供电控制电路。当屏供电超出标准值时，TCON板将送出保护TCON板的关闭信号，从而导致屏供电中断出现灰屏、有伴音、背光亮故障。如长虹LM24机芯液晶彩电上屏供电电路U31的G极，除受主芯片输出的屏供电GPI04信号控制外，Q45的c极按有TCON板送来的M80 LVDS- POWER信号控制去控制Q41，见图14。在整机使用LG或AUO屏时，上屏插座CON24 24脚送来的信号经电阻R377接入Q41基极，见图15。此路信号的产生是在上屏电压超过屏规定的电压值时，TCON板将输出低电平使Q41截止，从而迫使U31没有输出。



    不同的屏TCON供电保护信号符号标注是有区别的，如此机芯配三星屏时，TCON送出的屏过压检测信号从CON25的⑥脚（标的符号是PVP-SAMSUNG）送出，经电阻R1l接入Q41的c极，即直接控制U31停止输出供电，保护TCON。故出现灰屏这种故障时，可将Q41的c极对地短路判定。如果灰屏故障消失，便检查Q41、Q45相关联的电路来排除故障。正常工作时，Q45 b极应为低电平，Q41 b极应为高电平0.6V。
    8．其他原因引起的黑屏故障
    通常液晶电视背光电路与外组件相连的主要是主板和电源灯组件，但有的屏背光电源还与逻辑板有连接，逻辑板工作状态将给背光电路进行反馈，以正常启动背光电路板。逻辑板没能正常进入工作状态时，会出现伴音正常、黑屏故障。如长虹3D42A70001C型液晶彩电（LM381SD机芯），能听到开机音乐，但背光不亮。测背光控制信号（BL-ON）3.36V正常；断开背光升压板到逻辑板的连接线（CN3），背光恢复正常，还是黑屏。由此推断，主板或TCON板没工作。测上屏供电只有2.1V，不正常。后发现主板U21的①脚和③脚有12V输入，而输出端⑤脚～⑧脚电压为2A V。通过对U21组成的电路进行检查，最后替换U21故障排除，连接好逻辑板到高压板的连线，图像恢复正常。这里提醒同行，此故障如果判定不准确．常误判为逻辑板损坏。
