液晶彩电背光驱动电路的检测与代换
来源:本站整理  作者:佚名  2015-06-25 08:57:58

    一、背光驱动电路的检测

    背光驱动电路需接上相应的负一载才能正常工作。在实际维修中,若能确认其配套的背光源正常,则需接上该背光源通电试机,如背光源不发光,则表明该背光驱动电路有问题。若不能确认配套的背光源正常,或者是摘板检修背光驱动电路,这时需接上相应的假负载进行检测。因背光源不同,所用的假负载也有所不同,下面分别进行介绍:
    1.冷阴极灯管背光驱动电路
    若手头有多只与原机灯管长度相近的冷阴极灯管,则可外接上这些灯管进行检测,如图1所示。如果手头没有那么多灯管,也可只用一根灯管(长度不论),手持该灯管,将其一端与高压输出端口相接触,如图2所示。若通电开机后,该灯管与板相接一端能发光,则表明该端口有高压输出。



    另外,可用一只220kΩ~1MΩ的电阻来代替一只灯管,电阻的具体阻值与液晶屏的尺寸有关:42英寸及其以上一般选150kΩ-220kΩ,32~40英寸一般选220 kΩ~330 kΩ,24、26英寸一般选470kΩ,17~22英寸一般选820kΩ。由于用电阻作灯管的假负载后,电阻发热较快,因此该电阻的功率不得小于3W,一般选用5W或10W的电阻。
    2.LED背光U动电路

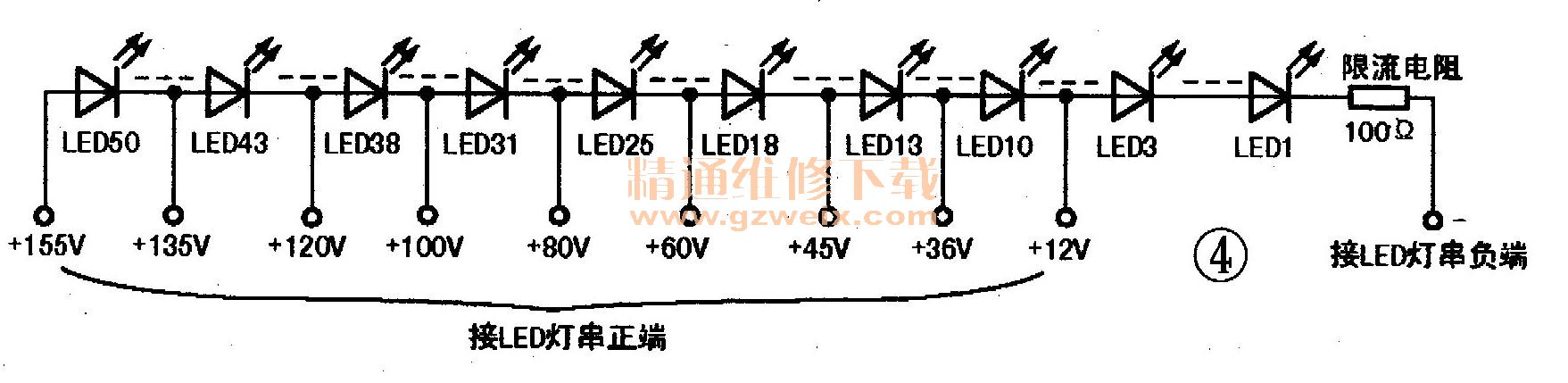

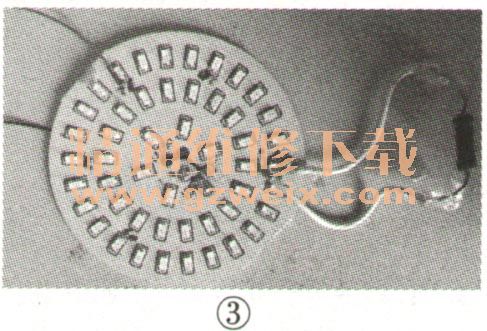

    LED背光驱动电路可用市售的LED照明灯(内部由几十只LED串联组成)作假负载。为了便于检测多种型号的LED驱动板,可在该LED照明灯的电路中串联一只阻值约100Ω的限流电阻,并设置多个接线端点,如图3所示,具体电路如图4所示。



    另外,也可用一两只大功率LED与多只电阻串联自制一个检测小工具,同样设置多个接线端点,电路如图5所示。

    检测时,将LED驱动板的输出负端(每一次只接一个负端)与上述检测工具的“-”端相连,LED驱动板的输出正端接在检测工具相近的电压端点上即可,如图6所示。

    另外,对于LED灯串的检测也可自制一个检测工具,其电路如图7所示。220V市电经半波整流、滤波后获得一直流电压,再通过两只1.5M Ω的电阻限流,最后加到LED灯串上(注意正负极),如灯串中所有LED均发光,则表明该灯串无问题。

    在确认某组LED灯串有问题后,若要进一步判断哪一只LED损坏,可拆开液晶屏,依次对每只LED外加3V直流电压进行检测,若哪一只LED不亮,则表明该只已损坏。
