2.LED灯串恒流控制
    由于单只LED的正向压降有所区别，串联后接入电路，灯管需要的电压相差就比较大，即四组LED灯串中，有一串的LED需要的电压最高。稳流电路采用四只二极管构成与门电路，那么，当四路电路中其中一路压降最大时，相应灯串流过的电流就会是最小的，通过与门电路后，加到U701 26脚的电压就会与电流最小的那路LED灯串匹配，40V稳流电路就满足LED灯串压降最大的驱动要求。

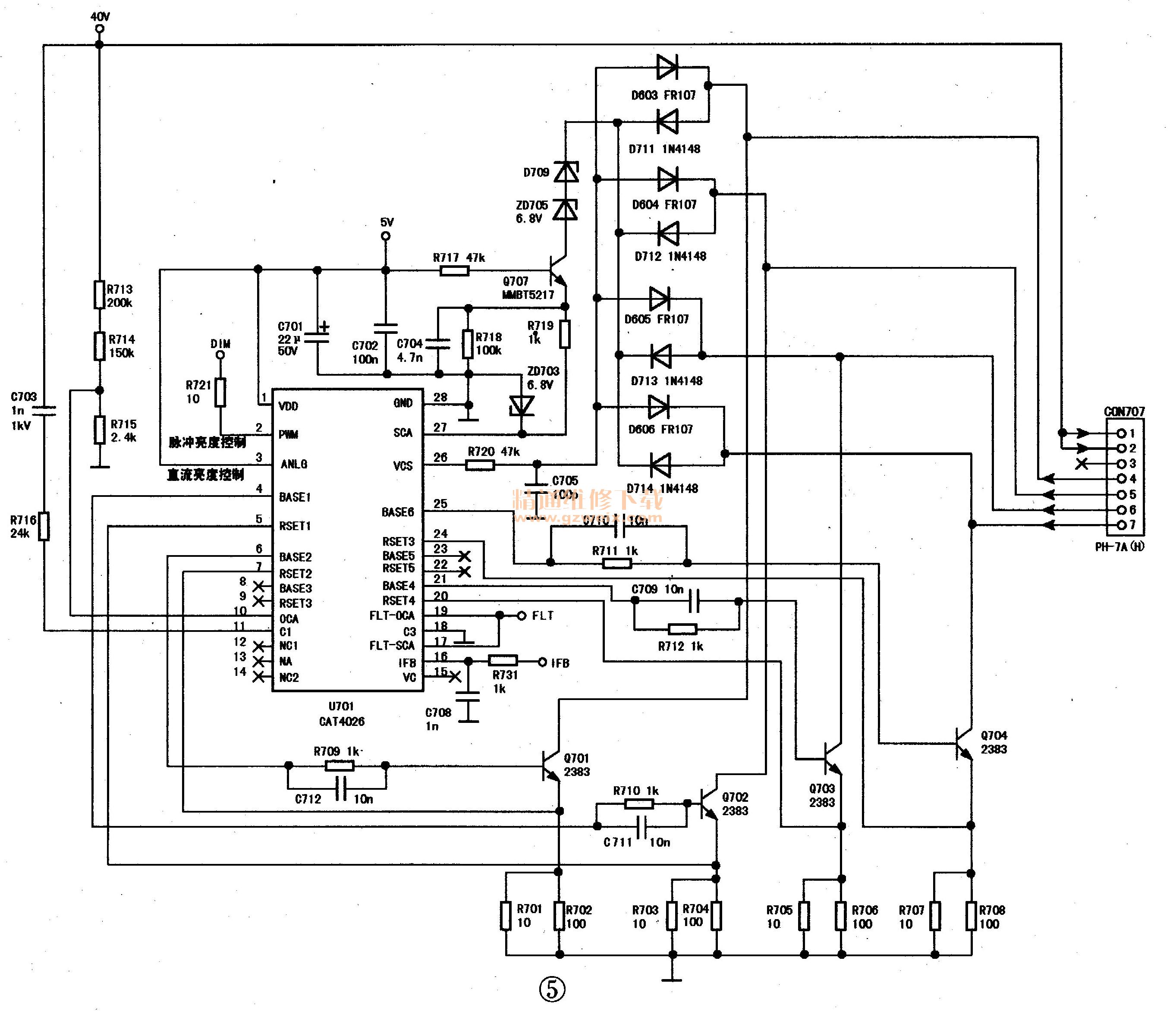

    为保证每路LED灯串电流都不超标，故设有均流与恒流控制电路，如图5所示。为便于分析，假设接Q701支路的LED灯串一压降最大，接Q702、 Q703的LED灯串次之，接Q704的LED灯串四压降最小。现只分析最大压降和最小压降的LED灯串，其他两组LED灯串不作分析。当40V稳流电路输出的电流满足压降最大的LED灯串时，那么其他三路的电流必然超标，造成LED过流。

    当U701在PWM信号的控制下，从⑥脚输出高电平的驱动信号时，该信号经R709加到Q701的基极，Q701导通，40V电压经LED灯串一、Q701和R701 /R702到地。LED灯串一内部有电流流过，电阻R701和 R702两端有电流流过，在R701和R702两端产生压降，形成电流检测信号，送入U701的⑦脚一比较器负端输入，使⑥脚输出的驱动信号减弱。从电路来看，这是一个典型的负反馈电路，稳定⑥脚输出的信号，使Q701的导通强度稳定，从而使流过LED灯串一的电流恒定在设计要求上。
    同时，从25脚输出的高电平驱动信号经R711加到Q704的基极，Q704导通，40V电压经LED灯串四、Q704和R707/R708到地。LED灯串四内部有电流流过。由于LED灯串四的压降低子LED灯串一的压降，而加到LED灯串阳极的电压固定，那么，LED灯串四流过的电流大于流过LED灯串一的电流。因此，流过R707和R708两端的电流比流过R701和R702两端的电流大，反馈输入到U701的24脚一比较器负端输入电流检测信号比反馈到U701的电流反馈信号高，25脚输出的信号会低于⑥脚输出信号，Q704的导通强度低于Q701、 Q704的等效电阻大于Q701的等效电阻，这样，使流过Q704的电流减小，最终使流过LED灯串四的电流恒定在设计要求上。
    通过U701内部电路、Q701、Q702、Q703、Q704及外围元器件，LED驱动电路实现了对每路LED灯串的恒流控制，从而使电视机屏幕亮度均匀。
    3．调光控制
    主板送来的调光控制信号经插座CON404的⑨脚输入，经R721限流后，直接送入U701的②脚（PwM信号输入端）。
    当DIM信号为高电平时，送入②脚的信号也为高电平，打开错误检测器，使26脚输入的电流检测经电流检测电路送入错误检测电路，去控制六路均衡恒流控制器。同时，该信号还使电流检测器输出的信号送入电流比较器，通过电压／电流转换后，从16脚灌流输入，控制IC601的控制极电平，使40V电压满足最大压降LED灯串的驱动电流，LED背光板正常发光。
    当DIM信号为低电平时，送入②脚的信号也为低电平，该信号关闭错误检测电路，使电流检测电路关闭输出，六路均衡恒流控制器不工作，电流通路被切断，LED背光板中因无电流通过而不发光。同时，该信号还切断电流检测器输出，使16脚无灌流信号输入，对40V形成电路的稳压控制电路无影响，保证LED背光板在不工作期间，40V电压不会因电流通路断开而异常升高，使LED灯管在下一次工作来临前，启动电流稳定功能。
    由于DIM信号频率在100Hz～800Hz之间，远高于人眼的视觉暂停频率，所以人眼看不见LED闪烁，只会看见LED灯的亮度发生变化。改变DIM信号脉冲的占空比，就改变了单位时间内LED的点亮时间，从而实现背光亮度控制的目的。

    四、保护电路

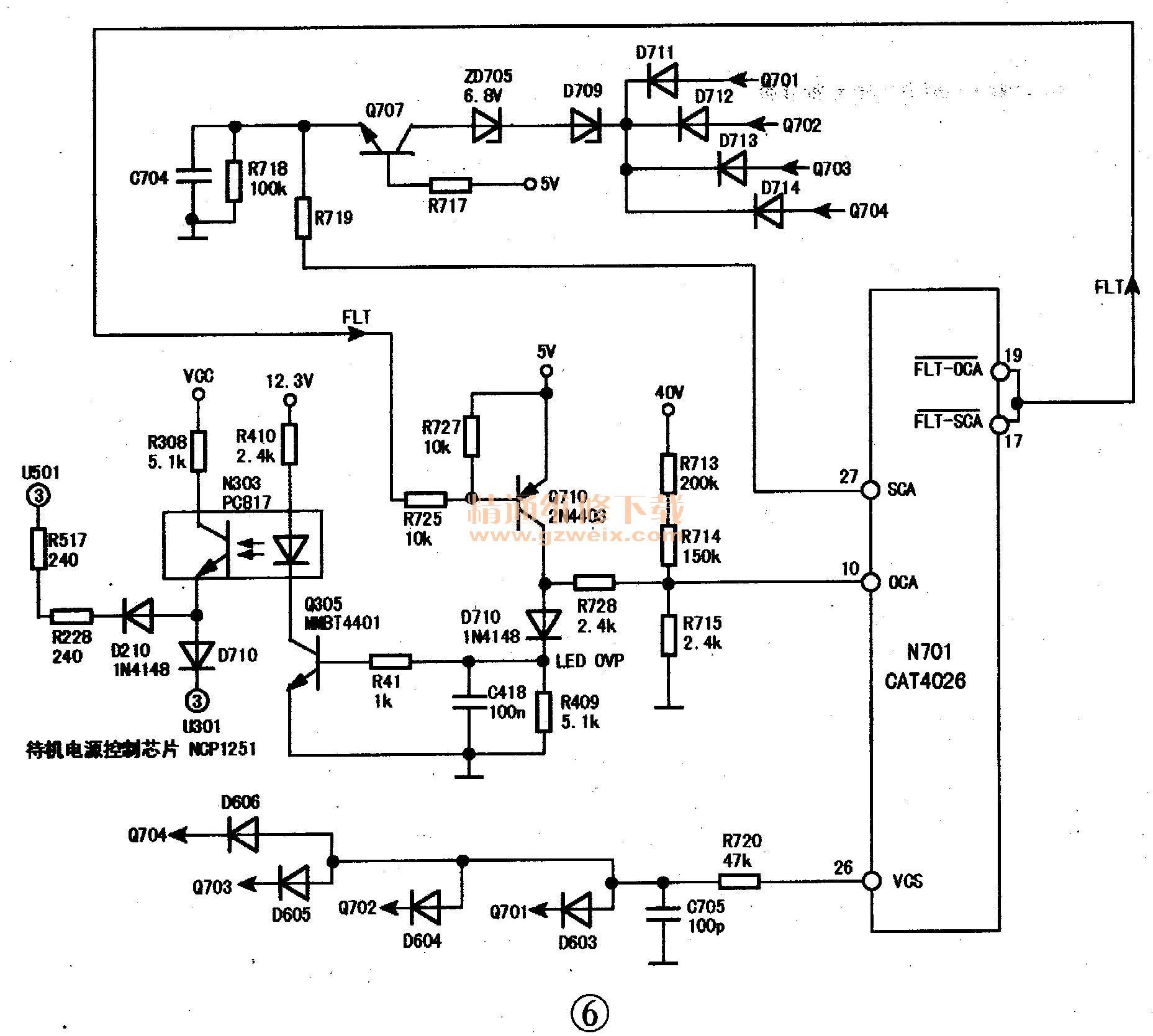

    保护电路主要由过压保护电路、LED背光开路保护电路、LED灯串局部短路保护电路及过热保护电路组成，如图6所示。
