二、背光驱动板的代换
    在代换背光驱动板（含电源背光二合一板上的背光驱动电路部分）时，主要考虑以下两点：一是代换板的背光灯接口数量与原板相同，这样是便于连接屏内全部背光源；二是背光驱动输出电压与电流应与原板接近，这是便于正常驱动背光源。第一点比较容易判断，如有条件的话，应尽可能选用背光灯接口形状一致的板，这样可免去焊线操作（若要焊线，应保证焊点圆滑，且在焊接处做好绝缘措施，以防打火）；对于第二点的判断，下面分别针对不同的背光源进行介绍：
    1．采用冷阴极灯管的背光驱动板
    这类背光驱动板的输出电压与电流可通过其配接的液晶屏大小来判断。由于液晶屏越大，其灯管就越长，启动电压（一般为1200V～1600V）与维持电压就越高，工作电流（单根冷阴极灯管的正常工作电流为6mA～10mA）也就越大，因此要求所配接的背光驱动板输出的电压与电流也越大（即输出功率越大）。若用小功率板配大屏，则会导致灯管不亮或亮度不够，并易导致驱动板过载损坏；若用大功率板配小屏，则会导致灯管过压损坏。
    在实际代换时，要求代换板配接的液晶屏尺寸应与故障机相近，如原机为32英寸液晶彩电，其背光代换板对应的也应是32英寸左右的液晶屏，只有这样才能保证背光驱动板与灯管较好地匹配，从而能正常点亮灯管，对灯管的使用寿命无多大影响。
    另外，该类背光驱动板输出功率也可通过高压变压器的体积大小来大致判断。一般来说，输出功率越大，高压变压器的体积也就越大。
    2。采用LED的背光驱动板

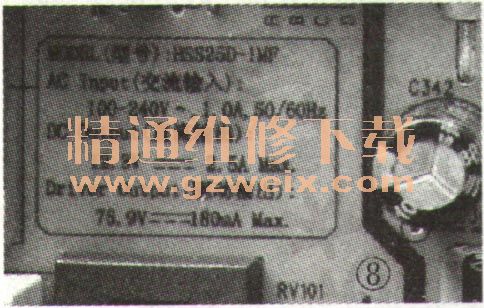

    部分LED背光驱动板标注有输出电压与最大输出电流，如图8所示。该板输出的LED驱动电压为75.9V，最大输出电流为180mA。

    若板上无标注，则需根据LED灯串的组数及每串LED的数量来估计。例如：V390HK1型液晶屏原配的LED背光驱动板型号是JUCA7.820.00058262 V3，该板通过插座CN2与屏内部的LED灯条相连，查看线路发现：CN2的①脚、12脚与LED灯串的正极相连，③～⑩脚与各LED灯串负极端相连。从LED灯串负极连线数量看，屏内共有8组LED灯串。拆开液晶屏，发现灯条上共有72只120mA的白光LED。由此看来，该机背光源为8组LED灯串，每一串由9只120mA的白光LED串联组成，这样就不难估算出该LED驱动板的输出电压约为28.8V（按每只LED压降为3.2V估算，3.2V×9=28.8V ），输出一的最大电流为960mA（120mAx8 ）。
