图解康佳液晶彩电KIP+L150112C2-01型IP板(下)
来源:本站整理  作者:佚名  2015-08-05 11:04:05



    三、背光灯部分原理精讲

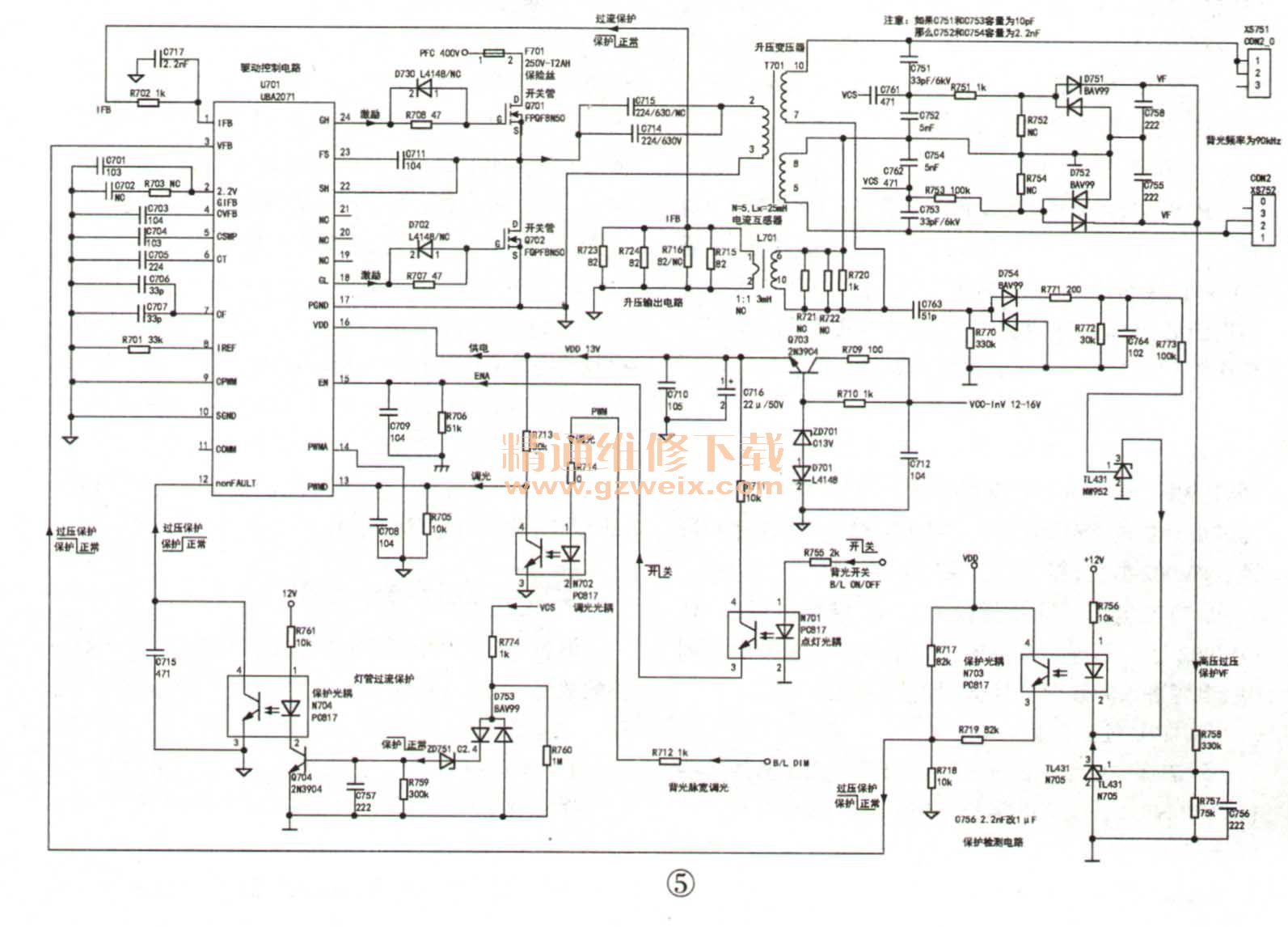

    背光灯电路如图5所示,它由驱动控制电路UBA2071(U701)、MOSFET开关管Q701、Q702、升压变压器T701为核心组成。

   1.背光灯基本电路
   (1)UBA2071简介
    UBA2071是NXP半导体公司生产的CCFL背光灯驱动控制检测电路,引脚功能与工作电压见表3。

   (2)供电电路
    振荡驱动电路由ZD701、Q703为核心组成供电电路。二次开机后,开/关机控制电路输出的VCC-Inv电压经由ZD701、Q703为核心组成的电子稳压器,形成13V的VDD电压提供给U701的⑩脚,为U701提供工作电压;PFC-400V为升压输出电路开关管Q701、Q702供电。
   (3)启动工作过程
    遥控开机后,主板送来高电平点灯控制电压B/LON/OFF,光辐N701导通,向U701的⑮脚输入高电平,U701内部振荡电路启动,从U701的18、24脚输出对称的开关激励脉冲,18脚输出开关脉冲驱动MOSFET开关管Q702 、24脚输出开关脉冲驱动MOSFET开关管Q701,激励脉冲推动MOSFET开关管Q701、Q702交替导通截止,产生的脉冲电流在升压变压器T701产生高频高压,经连接器将背光灯管点亮。
   (4)调光控制
    本逆变电路的调光控制是通过改变U701的⑬脚的电压来实现输出电压的控制,进而调整CCFL灯管的亮度。主板送来的亮度调整B/L DIM电压,经光耦N702对U701的⑬脚电压进行调整,达到调整亮度的目的。
    2.背光灯保护电路
   (1)灯管电压检测
    灯管电压检测由分压取样电路C751、C752 、C754、C753和R751、R752、R753、R754,误差放大器N705,光耦N703组成,对U701的③脚电压进行控制。当某根灯管损坏或本身不良时,其对应的高压变压器输出的交流高压将处于空载而上升,分压电路输出的取样电压升高,N705导通增强,通过光耦向U701的③脚输入的电压升高,当③脚电压超过保护设计值时,U701内部将关闭18、24脚输出的激励脉冲,逆变电路进入保护状态。
   (2)灯管电流检测
    在点亮灯管的过程中,若电压未高于0.25V,则视为灯管没有点亮,若 U701的①脚未高于1.05V则视为点灯电流不够。
   (3)故障检测保护
    U701的⑫脚外接光耦N704、Q704、ZD751检测电路,对分压电路产生的VCS取样电压进行检测。当背光灯管发生故障,造成高压板输出电压过高时,取样电压VCS升高,升高的VCS电压经D753整流后,击穿稳压管ZD751、Q704导通,通过光耦N704将U701的⑫脚电压拉低。其内部保护电路启动。

    四、背光灯板维修
    背光灯板电路故障:引发有伴音无光栅的故障;开机瞬间背光灯点亮,然后熄灭。前者是背光灯电路发生故障未工作,后者是背光灯保护电路启动。
    1.有伴音无光栅
    首先测量背光灯电路滤波电容C716两端的+13V的VDD供电是否正常,无+13V电压输出,则查以Q703和ZD701为核心的稳压降压电路和以Q901、U954的VCC-Inv电压控制电路。测量XS952的②脚(B/L ON/OFF点灯控制)电压,如果为低电压则是控制系统故障,可通过1kΩ电阻与5V稳压管分压后,获取点灯控制高电平后对背光灯板进行维修。
    再测量驱动控制电路U701的18、24脚有无激励脉冲输出,无则检查U701为核心的驱动控制电路,有则检查Q701、Q702组成的升压输出电路。常见为MOS开关管Q701、Q702击穿,烧断保险丝F701。
    用数字万用表交流电压挡间接测量输出连接器的感应电压。黑表笔接地,红表笔搭在高压输出连接器XS751、XS752的外皮上,通过感应方式判断背光灯是否有交流高压输出。正常时XS751、XS752的感应电压应相等,如果两个连接器的输出电压不相等,则可能是感应电压高的连接器背光灯管开路,或感应电压低的连接器升压变压器局部短路或背光灯管漏电。
    2.背光灯亮后熄灭
    该故障多为背光灯过压、过流保护电路启动所致。
    背光灯板过压保护电路主要对U701的③脚电压进行控制,③脚电压超过2.5V时,过压保护电路启动;电流检测保护电路对U701的①脚电压进行控制,①脚电压低于1.05V时,欠流保护电路启动;过流保护电路由U701的⑫脚内外电路组成,⑫脚为低电平时过流保护电路启动。发生灯管亮后熄灭故障时,可采取解除保护的方法进行检修。
    短路后通电试机,若所有灯管点亮,可判断故障在保护电路,若任意一根灯管不亮,则需进一步检查对应灯管驱动电路及灯管本身。如果灯管全不亮,则是背光灯板电路故障。
    3.维修实例
    例1:背光一闪无光。
    分析检修:测N701的①、②脚电压为1V,说明主板已经开机,短路N703的①、②脚和N704的①、②脚,背光正常,说明是高压过压或高压不平衡保护电路有故障。用万用表交流挡分别测C752和C754,电压为10.1V和5.6V,说明C752电容损坏或容量变小,换新后故障排除。
    例2:热机时,背光灯闪烁,不定时无光。
    分析检修:测量背光灯的供电、点灯控制电压均正常,热机时测量U701的各脚电压,发现亮度调整控制端⑬脚电压偏低,对⑬脚外部电路进行检测,未见异常,试将C708拆除后,试机数小时未再发生无光故障,故障排除。
