图解康佳“18”系列液晶彩色电视维修（上）
来源：本站整理  作者：佚名  2012-08-20 10:44:38

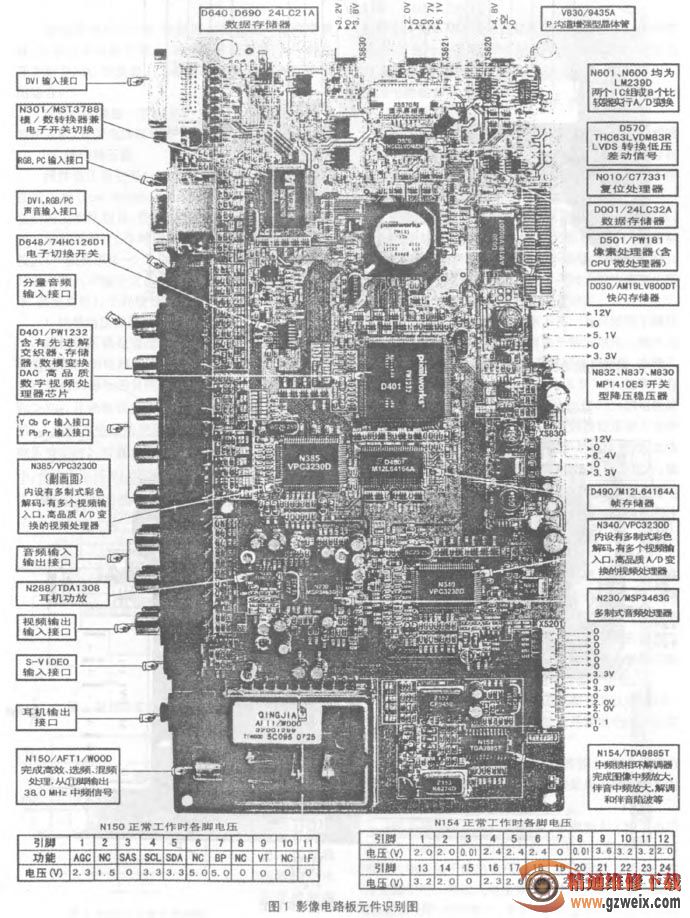

一、影像电路板元件识别图(见图 1)

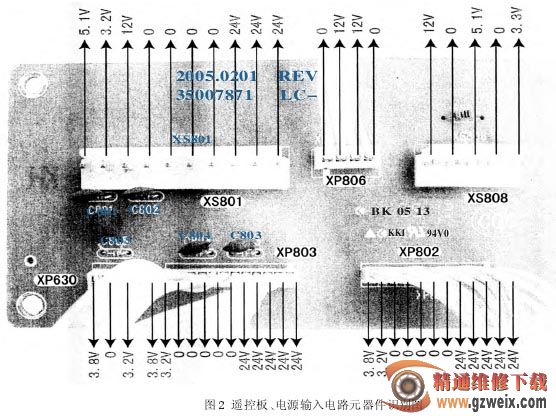

二、遥控板、电源输入电路元器件识别图（见图 2）

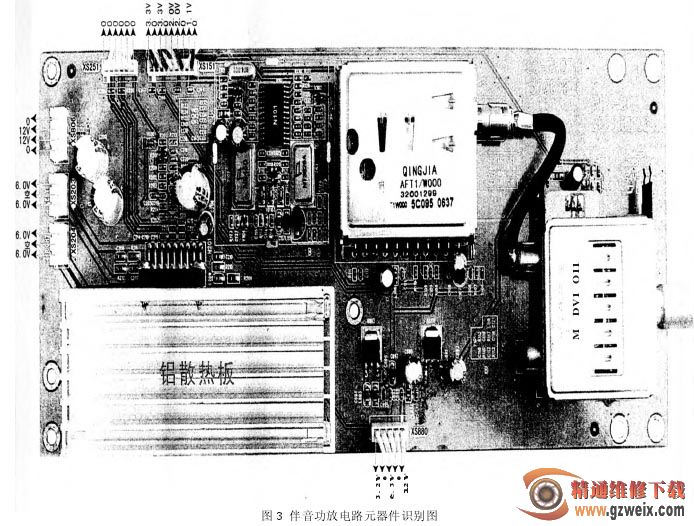

三、伴音功放电路元器件识别图（见图 3）
