康佳液晶彩电采用的34006601 （KIP+L150I12C2－01）型IP板，为开关电源＋背光灯二合一电路板，实物图解见图1所示，电路组成框图见图2所示，这款电源适用于32英寸的LCD屏。PFC电路主要采用方案是带零电流软开关技术的FAN7530芯片，输出最大12V、功率40W的PWM芯片FSQ0465R，高压半桥驱动使用N×P半导体公司的LTBA2071芯片，易实现软开关功能。这款电源背光部分由于采用“热地”驱动背光功率MOS管，发热量小，故障率低，成本低，效率高，可靠性高，体积小，在量产电视机中大量使用。型号为34007050、34008155、35014097的电源板，输出电压与340066001基本相同，可互相代换。

      应用于康佳LC32ES62（2BOM）、LC32ES62（3BOM）、LC32FS81B（3BOM）、 LC32FS81B（2BOM）、LC32FS82B、LC32FS82C（2BOM）、LC32FS82C、LC32GS80C（2BOM）、LC32GS80C（3BOM）、LC32HS62B（280M）、LC32HS62B、LC32IS68N、 LC32IS90N、LC32TS86C（280M）、LC32TS92C、LC32HS62B等液晶彩电中。
    KIP+L150I12C2－01型IP板的电源部分由抗干扰和市电整流滤波电路、PFC电路和开关电源电路组成。
    1.抗干抚和市电整流滤波电路
    （1）杭千扰电路
    抗干扰电路见图3上部所示，C902－C910和01 －L903组成抗干扰电路，市电经保险丝F901后，利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。
    （2）全桥整流滤波
    滤出脉冲干扰的市电，再经全桥DB901整流、电容C911、 L904、 C912、 C913滤波，由于滤波电容C911、C912、 C913容量较小，产生100Hz的脉动电压，送到PFC功率因数校正电路。
    2.PFC功率因数校正电路
    PFC电路见图3所示，该电路主要邮区动控制电路UF901 （FAN7530 ）、储能电感LF901、 MOS开关管QF901、 PFC整流滤波电路DF903、 CF901等元件组成。

    （1）FAN7530简介
    FAN7530是PFC功率因数校正电路专用集成电路，它的工作频率可根据需要设定调整，本电源设定的最低工作频率是27kHz，其引脚功能和对地参考电压见表1。

    （2）启动校正过程
    市电整流滤波后产生100Hz脉动直流电压，待机状态约为300V左右，开机状态在230V左右。该电压经LF901送到PFC功率因数校正电路QF901的D极；遥控开机后开／关机控制电路输出的PVCC电压向UF901的⑧脚提供工作电压，UF901启动工作，内部振荡电路和处理电路产生锯齿波脉冲电压，从⑦脚输出脉冲，激励开关管QF901工作于开关状态。
    当QF901饱和导通时，市电电压由整流后的300V电压经LF901、 QF901的D－S极到地，形成回路；当QF901截止时，300V电压经电感LF901、DP802对CF901充电，流过LF901电流呈减小趋
势，电感两端产生左负、右正的感应电压，与市电整流滤波后的300V电压的直流分量叠加，在滤波电容CF901正端形成PFC 400V左右的直流电压，为主电源供电。
    （3）稳压过程
    PFC电路输出电压经RF904、RF914、RF908、RF909与RF901、 RF905分压，将取样电压送到UF901的①脚，作为输出直流电压误差信号；LF901的次级的感应电压作为交流过零检测信号，经RF910送到UF901的②脚，经RF911送到UF901的⑤脚。上述直流取样和交流检测电压经UF901内部比较放大、对比与运算，产生误差调整电压，对⑦脚的脉冲占空比进行调整，控制QF901的导通时间，维持输出电压的稳定。
    当PFC输出电压降低时，UF901的⑦脚输出的脉冲占空比变大，QF901的导通时间延长，输出电压升高到正常值；当PFC输出电压升高时，UF901的⑦脚输出的脉冲占空比变小，QF901的导通时间缩短，输出电压降低到正常值。
    （4）过压、欠压保护电路
    FAN7530的⑧脚VCC供电送入端，内部设有UVLO电压检测电路，当⑧脚输入的VCC电压过低或过高时，⑧脚内部保护电路启动，切断IC内部供电，达到保护目的。
    FAN7530的①脚PFC输出电压取样输入端，内设误差放大器和电压比较保护OVP电路，该点正常电压在2.5V左右。当输入到①脚的电压低于0.45V或者高于2.675V时，①脚内部保护电路启动，PFC校正电路停止工作。
    （5）过流保护电路
    FAN7530的④脚为电流检测输入端，MOSFET开关管QF901的S极电阻RF916为过流取样电阻，RF916两端的电压降反映了：外C电路电流的大小。当QF901电流过大，RF916两端的电压降随之增大，FAN7530的④脚电压升高超过0.8V时，其内部保护路启动，PFC停止工作。
    3．开／关电源电路
    开／关电源电路如图4所示，以内含驱动控制电路和MOS开关管的厚膜电路FSQ0465 （NW901）、变压器TW901为核心，将＋300V供电转换为产生＋12V电压，为主板电路供电。

    （1）FSQ0465R简介

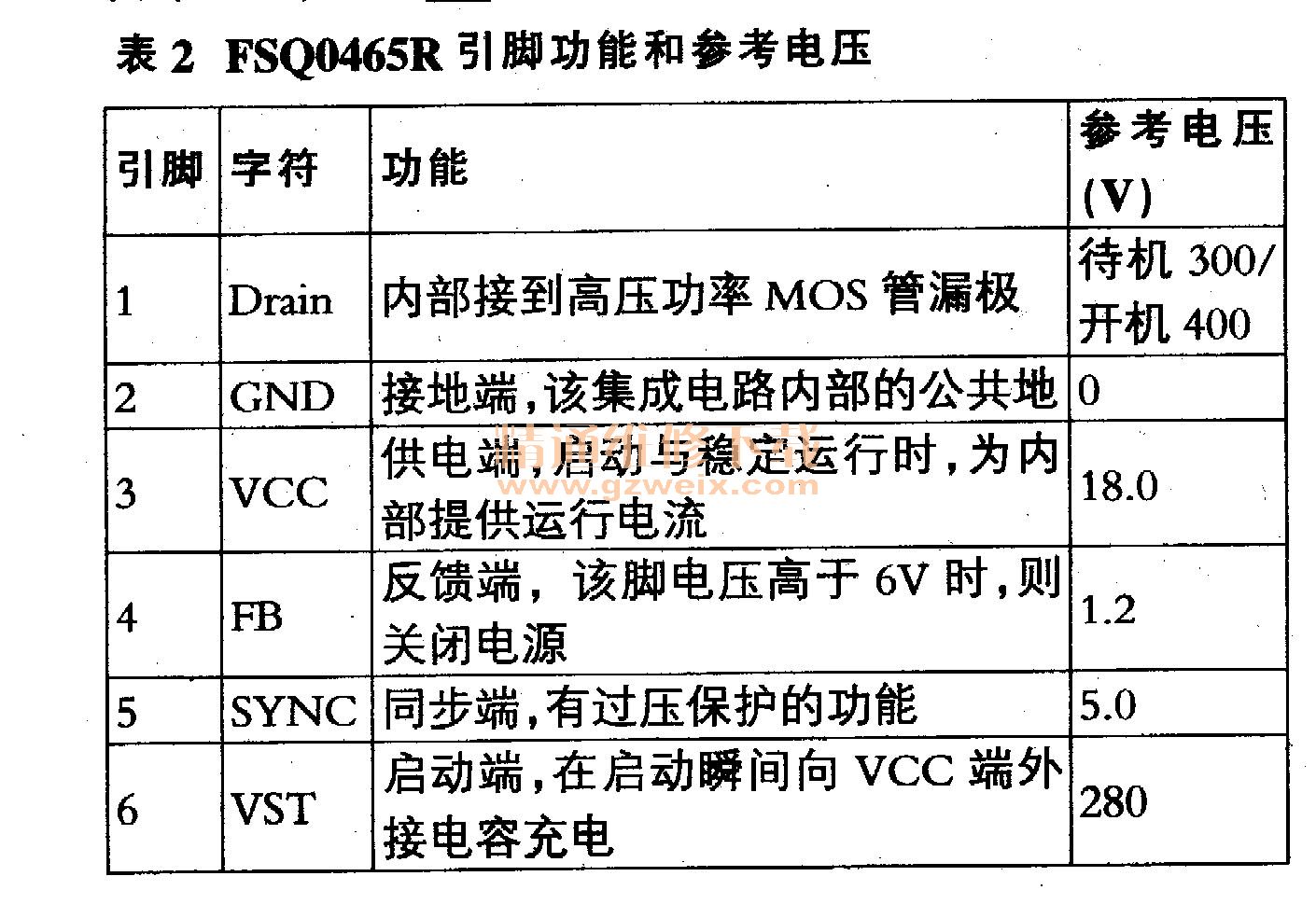

   FSQ0465R是PWM控制芯片／MOSFET大功率场效应管的复合电源芯片，它的引脚功能和对地参考电压见表2所示。
