二、常见故障检修
1．不开机
不开机是指接通电源，按下开／待机键后，指示灯不能改变颜色（正常开机时，指示灯由红色变为绿色），机器声、光全无。

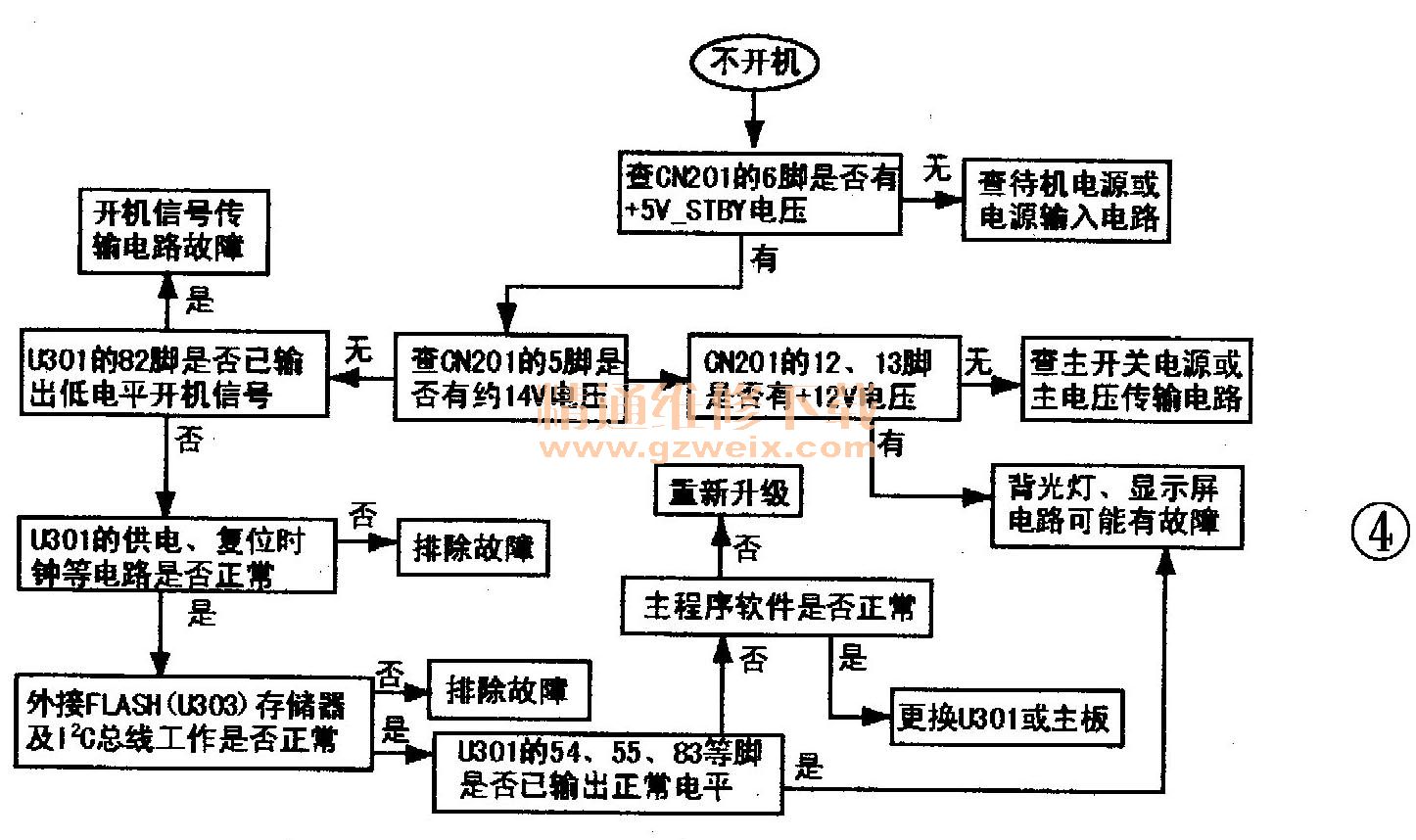

本机芯的开机过程是：通电后，开关电源中的待机电源先工作，产生＋5V STBY待机电压，一路供给指示灯、遥控、键盘、开／待机控制和存储器电路；另一路通过U208降为VCC 1.2V，作为主控芯片内核电路的工作电源。这时，若按下开／待机键（假定彩电此前是用遥控器开／待机键关的机），U301的82脚输出低电平开机信号，如图3所示，这时控制管Q308（TB3904）截止→集电极输出高电平→插座CN201⑤脚输出高电平→电源板上主电源工作，输出＋12V主电压去插座CN201 12、13脚。该电压一路经U502降为＋8V、+8V再经U503降为＋5V-TUNER;另一路变换为＋5V_IF和＋5V_B电压。这时U301的84脚输出高电平，使待机指示灯由红色变为绿色。同时，U301的55脚输出低电平BL-ON-OUT背光工作信号→Q205（BT3904）截止→集电极输出高电平→背光电路工作，此时背光控制块U901（OZ9926A）的开／关端19脚应有约＋4V的直流电压；U301的83脚输出低电平信号→控制管Q204（BT3904）截止→控制管Q202（BT3904）导通→开关管Q203导通，逻辑板获得＋12V工作电压；亮度控制端54脚输出ADJ PWN1亮度控制信号，此时U901的11脚（亮度控制端）直流电压不低于＋3.6V→背光灯亮，出现“TCL王牌”开机画面。若上述开机过程因故障受阻，主电源停止工作，红色待机指示灯重新点亮。不开机故障检修框图如图4所示。
实例：一台L32N05型彩电，接通电源后，红色待机指示灯亮；按遥控开机键，待机指示灯不熄灭。测插座CN201⑤脚无高电平开机信号，再测主控芯片U30183脚也未输出低电平开机信号，查U301相关端子供电情况，未发现异常。
从上述的开机过程可知，如果MCU内嵌CPU外接的时钟或复位电路有故障会导致不开机。于是，在按开机键前，在U301 70脚对地并接一只电压表，用以监测70脚有无复位高电平，试机始终未发现复位高电平。显然，复位电路未工作。查U301 70脚外接的复位电路，发现＋3.3V_MST工作电压为零。顺藤摸瓜检查，终于发现＋3.3V_MST电压输出块U204（L1117-3.3）输入端③脚焊点开焊，补焊后试机，故障排除。
2．无图像
无图像是指显示屏为黑屏、灰屏或彩色条纹（俗称花屏），但伴音正常。由于各通道图像信号的处理基本上都是在主芯片U301内进行的，因此检修无图像故障不太复杂，可按图5所示的流程图进行。
若是某个信号源无图像，应检查U301该信号输入端有无这个信号源的信号波形。若没有，应重点检查该信号源输入电路。若有信号波形，说明U301内部的信号切换开关或负责该信号处理的相关电路有故障。最后可尝试更新软件，若无效，应考虑更换主控芯片U301或数字板。
实例1：一台L32N5型彩电，无图像（黑屏）。
试机发现，背光灯未亮。测量U301 55脚已输出正常低电平，但U901的19脚仍为低电平（正常值约为＋4V），这说明背光开／关控制信号不正常。检查控制管Q205正常，但其集电极负载电阻R210上端有＋5V STBY电压，下端电压却接近0V，经查R210已可能，接新后故障排除。相关电路参见图3。
实例．2：一台L26M9型彩电，开机后出现满屏彩色条纹。
由上述分析可知，导致本故障的原因有：（1） LVDS信号格式错误；（2） LVDS信号插座或逻辑板上屏线插头接触不良；（3）数据存储器的供电丢失或本身损坏；（4）主控芯片U301的＋3.3VDDP供电丢失或内部数据处理及LVDS信号编码电路损坏。
测量LVDS信号插座CN306的26脚（信号格式选择端）是正常的低电平。观察LVDS信号插针（即CN306的插头），发现几处有氧化现象。考虑到LVDS信号插头与插座接触不好，会导致部分LVDS信号丢失，从而显示异常。拔出CN306的插头，清洗干净后试机，故障排除。
实例3：一台L32N9型彩电，无图像（灰屏）。
根据故障现象怀疑显示屏驱动电路未工作，而显示屏驱动电路工作的首要条件是VCC_ANEL（本机芯为＋12V）供电必须正常。于是首先测量LVDS信号插座CN306的27、29、30脚电压，发现为0V。参见图3，开机后，U301的83脚输出低电平→Q204截止→Q202导通→Q203导通，CN306的27、29、30脚输出＋12V电压，供给逻辑板。测开关管Q203的S极有正常的＋12V电压，但D极电压却为0V。经查Q202集电极负载电阻R203一端脱焊，补焊后试机故障排除。
