2．开关机控制电路
开关机控制电路由晶体管QB851、光耦合器PC801 S、VCC电压控制电路QB802等元件组成。主电路板控制系统的开关机控制电压ON/OFF，经连接器送到电源板，加到QB851的B极。
（1）开机状态
开机时，主电路板控制系统送到电源板的ON/OFF电压为高电平，QB851导通，光耦合器PC801S内部发光二极管发光，光耦合器的内部的光敏晶体管导通，为ICB801 S的B极提供正向偏置电压，QB802导通，由副电源提供的VCC电压经QB802输出，变为M-VCC电压，送到PFC电路ICP801 S的8脚和主电源驱动电路ICM801的15脚，为其提供工作电压；主电源启动工作，整机进入开机收看状态。
（2）待机状态
遥控关机时，主电路板控制系统送到电源板的ON/OFF电压为低电平，使QB851截止，光耦合器PC801S截止，晶体管QB802也截止，切断了PFC电路和主电源的工作电压，主电源停止工作，整机进入待机状态。
3. PFC电路
三星液晶彩电BN44- 00155A电源板中的PFC电路如图3-4左部所示，由驱动电路TDA4863 G（ICP801 S）和大功率MOSFET开关管QP801S、储能电感LP801为核心组成。提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染，提高电网的供电质量，校正后为主电源提供约380V的直流电压。
（1）TDA4863 G简介

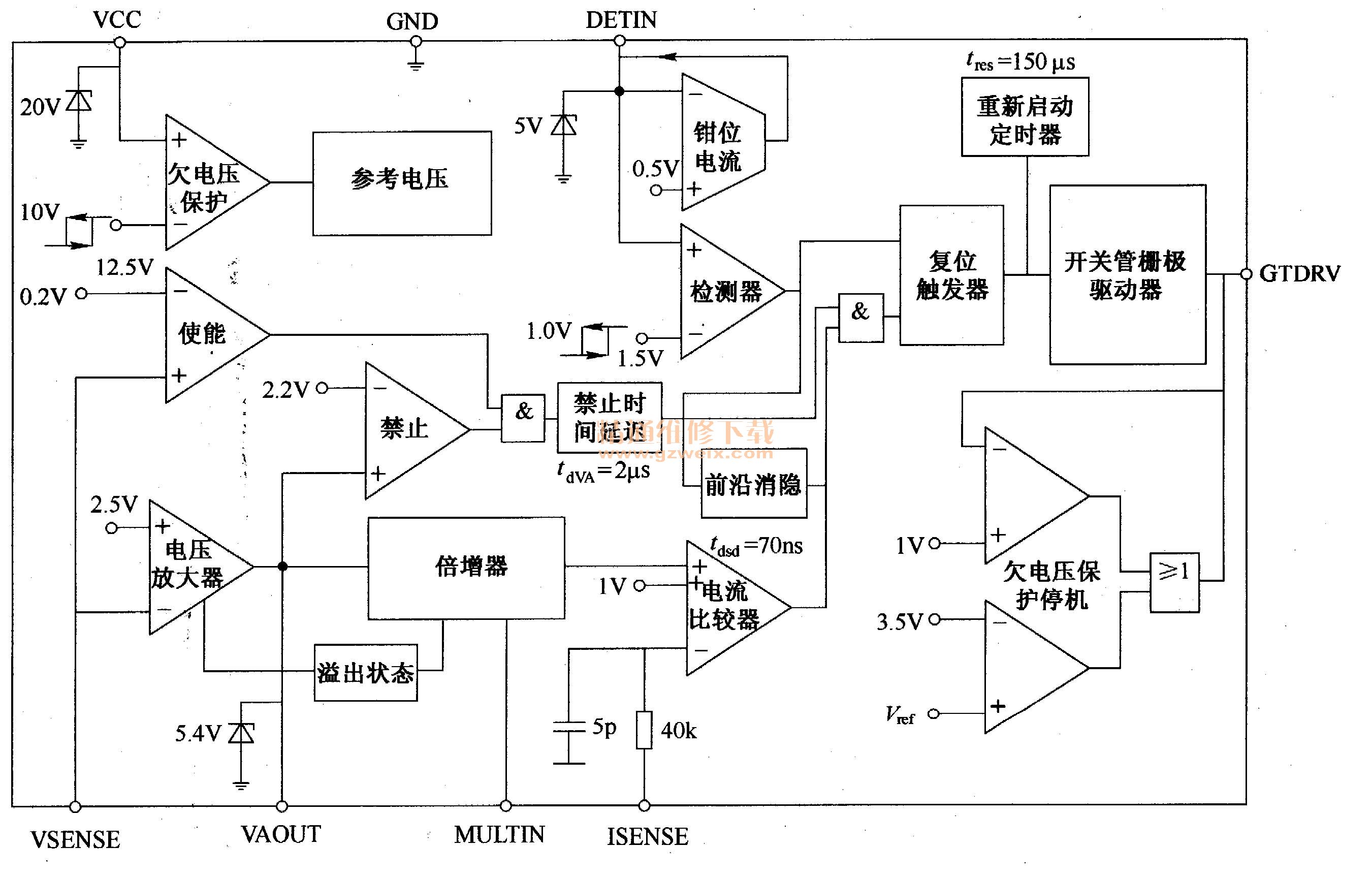

TDA4863 G是西门子公司生产的一种新型PFC控制器，内部电路框图如图3-6所示，内部集成有高精度的基准电压源、启动定时器、一误差放大器、模拟乘法器、电流检测放大器、RS锁存器、MOSFET驱动级以及过电压保护、过电流保护和欠电压锁定（UVLO）电路等。TDA4863 G构成的离线式有源PFC前量变换电路，其特点是储能电感电流为零时，MOSFET功率管才进入导通，这样有效降低了开关管的应力和损耗。基于零电流导通开关管的驱动脉冲没有死区，因此输入电感电流是连续平滑的正弦波，进一步提高了电路的单位功率因数（PF）值。TDA4863有P-PID- 8和PDSO-8两种塑封形式，TDA4863 G的引脚功能和对地电压见表3-2。
（2）启动工作过程
AC 220V市电经桥式整流后，滤波电容滤波，产生的100 Hz的300V脉动直流电压，一路经储能电感LP801送到大功率MOSFET开关管QP801 S的D极；二次开机后，开关机控制电路为ICP801 S的8脚提供M-VCC供电，PFC电路启动工作，ICP801 S从7脚输出激励脉冲，推动QP801 S工作于开关状态，与储能电感LP801和PFC整流滤波电路DP802、CP803配合，将供电电压和电流校正为同相位，提高功率因数，减少污染，并将PFC-OUT输出电压由待机状态300V提升到380V，为主电源和副电源电路供电。
储能电感LP801二次绕组7-8感应的脉冲经RP807限流后加到TDA4863 G的零电流检测端5脚，控制驱动脉冲从7脚输出高电平，使QP801 S导通，进行下一周期工作准备。
（3）防止QP801 S峰谷状态饱和损坏
100Hz脉动直流电压经RP801～RP805与RP806分压后加到TDA4863 G的3脚，为TDA4863 G内部的误差放大器提供一个电压波形信号，与5脚输入的过零检测信号一起，使7脚输出的脉冲调制信号占空比随100Hz电压波形信号改变，实现了电压波形与电流波形同相，防止Q901在脉冲的峰谷来临时，输入电压接近0V 、Q901处于导通状态而损坏。
（4）稳压控制电路
PFC电路输出的PFC-OUT电压，经RP809～RP813与RP814分压后，送到TDA4863 G的1脚内部的乘法器第二个输入端，经内部电路比较放大后，控制7脚输出的脉冲，达到稳定输出电压的目的。
（5）过电压、欠电压保护电路
TDA4863 G的2脚为欠电压反馈脚，内部设有输出欠电压／反馈开路保护电路，兼有过、欠电压保护功能。当送到TDA4863 G的1脚VB电压低于或高于保护启动设定值时，TDA4863 G内部会关断内部驱动脉冲，PFC电路停止工作。
（6）过电流保护电路
TDA4863 G的4脚为开关管过电流保护检测输入脚，RP819是取样电阻，连接IC内部电流比较器，对MOSFET大功率开关管QP801 S的D极电流进行检测。
正常工作时，MOSFET大功率开关管QP801 S的D极电流在RP819上形成
电压降很低，反馈到TDA4863 G的4脚的电压接近0V。当某种原因导致MOSFET大功率开关管QP801S的D极电流增大时，则RP819上的
电压降增大，送到TDA4863 G的4脚的电压升高，内部过电流保护电路启动，关闭7脚输出的驱动脉冲，PFC电路停止工作。
